K7261
De VSH Multipress K7261 is een wartelstuk met een pers- en binnendraad aansluiting. Met VSH MultiPress heeft Aalberts integrated piping systems een betrouwbaar en hoogwaardig kunststofleidingsysteem in huis. VSH Multipress is hét ideale kunststofsysteem door zijn handige features.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 3823900 | 16xG1/2" | 0,05 kg | 39x24x24 mm | zak (10 st) | 08711985275759 |
| 3823911 | 16xG3/4" | 0,08 kg | 47x30x30 mm | zak (10 st) | 08711985275766 |
| 3823922 | 20xG3/4" | 0,09 kg | 43x30x30 mm | zak (10 st) | 08711985275773 |
| 3823933 | 20xG1" | 0,13 kg | 36x37x37 mm | zak (5 st) | 08711985275780 |
| 3823944 | 25xG3/4" | 0,14 kg | 56x30x30 mm | zak (5 st) | 08711985275797 |
| 3823955 | 25xG1" | 0,17 kg | 54x37x37 mm | zak (5 st) | 08711985275803 |
| 3823966 | 25xG1 1/4" | 0,21 kg | 48x45x45 mm | zak (5 st) | 08711985275810 |
| 3823977 | 32xG1" | 0,23 kg | 62x37x37 mm | zak (5 st) | 08711985281033 |
| 3823988 | 32xG1 1/4" | 0,27 kg | 58x45x45 mm | zak (5 st) | 08711985281040 |
| 3823999 | 32xG1 1/2" | 0,33 kg | 60x53x53 mm | zak (5 st) | 08711985281057 |
| 3824000 | 40xG1 1/2" | 0,44 kg | 68x53x53 mm | zak (2 st) | 08711985293937 |
| 3824001 | 40xG2" | 0,45 kg | 57x65x65 mm | zak (2 st) | 08711985293944 |

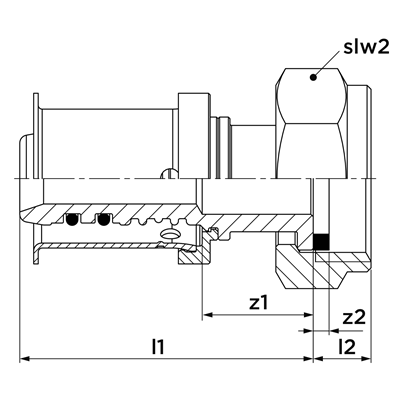

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 3823900 | 16xG1/2" | 16,0 | DN12 | 37 | 14 | 1/2" (DN15) | 7 | 2 | 24 |
| 3823911 | 16xG3/4" | 16,0 | DN12 | 38 | 15 | 3/4" (DN20) | 9 | 2 | 30 |
| 3823922 | 20xG3/4" | 20,0 | DN15 | 41 | 18 | 3/4" (DN20) | 10 | 2 | 30 |
| 3823933 | 20xG1" | 20,0 | DN15 | 34 | 11 | 1" (DN25) | 13 | 2 | 37 |
| 3823944 | 25xG3/4" | 25,0 | DN20 | 54 | 22 | 3/4" (DN20) | 9 | 2 | 30 |
| 3823955 | 25xG1" | 25,0 | DN20 | 52 | 20 | 1" (DN25) | 13 | 2 | 37 |
| 3823966 | 25xG1 1/4" | 25,0 | DN20 | 46 | 14 | 1 1/4" (DN32) | 10 | 2 | 45 |
| 3823977 | 32xG1" | 32,0 | DN25 | 60 | 28 | 1" (DN25) | 11 | 2 | 37 |
| 3823988 | 32xG1 1/4" | 32,0 | DN25 | 56 | 23 | 1 1/4" (DN32) | 9 | 2 | 45 |
| 3823999 | 32xG1 1/2" | 32,0 | DN25 | 47 | 15 | 1 1/2" (DN40) | 13 | 2 | 53 |
| 3824000 | 40xG1 1/2" | 40,0 | DN32 | 66 | 25 | 1 1/2" (DN40) | 13 | 2 | 53 |
| 3824001 | 40xG2" | 40,0 | DN32 | 55 | 14 | 2" (DN50) | 17 | 2 | 65 |
| kleur | messing |
|---|---|
| materialen | messing (CW617N) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | press (U, TH/U), G - binnendraad gas cilindrisch (BSPP) |
| afdichting | EPDM |
| productgroep | fittingen (meerdelig) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | MultiPress |
| type | K7261 |
| SCIP | e83ea394-2a3f-4a9f-92a4-760b0a4b74f8 |
 K7261 afbeelding |
png | download |
VSH MultiPress ETA 16-63mm certificaten |
download | |
VSH MultiPress KIWA 14-40mm certificaten |
download | |
VSH MultiPress KOMO 14-40mm certificaten |
download | |
VSH MultiPress WRAS 16-63mm certificaten |
download | |
 Diagram diagram |
png | download |

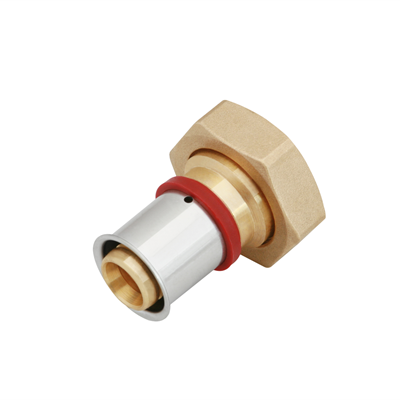

 3823900_p.png afbeelding |
png | download |
VSH MultiPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 2-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Aansluiting 2 | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
| Hoofdkleur fitting | Messing |
| Druktrap klasse flens | PN 10 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Werkende lengte aansluiting 2 | 2mm |
| Werkende lengte aansluiting 2 (imperial) | 0,08" |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Max. werkdruk bij 20°C | 10bar |
| Max. werkdruk bij 20°C (imperial) | 145,04psi |
| Met pakkingen | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Ja |
