K7242P
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 3802722 | 20x16x16 | 0,04 kg | 82x56x26 mm | zak (5 st) | 08711985275230 |
| 3802744 | 20x20x16 | 0,04 kg | 81x58x26 mm | zak (5 st) | 08711985275247 |
| 3802766 | 25x20x16 | 0,06 kg | 94x62x31 mm | zak (5 st) | 08711985275261 |
| 3802755 | 25x16x20 | 0,05 kg | 90x62x31 mm | zak (5 st) | 08711985275254 |
| 3802777 | 25x20x20 | 0,06 kg | 94x62x31 mm | zak (2 st) | 08711985275278 |
| 3805945 | 25x25x20 | 0,08 kg | 102x75x31 mm | zak (2 st) | 08711985364026 |
| 3802801 | 32x20x25 | 0,09 kg | 115x72x38 mm | zak (2 st) | 08711985275285 |
| 3802810 | 32x25x25 | 0,12 kg | 121x82x38 mm | zak (2 st) | 08711985275292 |
| 3802816 | 32x32x25 | 0,12 kg | 127x83x38 mm | zak (2 st) | 08711985293913 |
| 3802815 | 32x32x20 | 0,11 kg | 117x83x38 mm | zak (2 st) | 08711985293906 |
| 3802821 | 40x20x32 | 0,15 kg | 125x80x46 mm | zak (1 st) | 08711985275308 |
| 3802832 | 40x25x32 | 0,15 kg | 133x90x46 mm | zak (2 st) | 08711985275315 |
| 3802843 | 40x32x32 | 0,14 kg | 109x91x46 mm | zak (2 st) | 08711985275322 |
| 3802865 | 40x40x32 | 0,21 kg | 147x101x46 mm | zak (1 st) | 08711985293920 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3802722 | 20x16x16 | 20,0 | DN15 | 41 | 18 | 16,0 | DN12 | 43 | 20 | 16,0 | DN12 | 41 | 18 |
| 3802744 | 20x20x16 | 20,0 | DN15 | 41 | 18 | 20,0 | DN15 | 45 | 22 | 16,0 | DN12 | 41 | 18 |
| 3802766 | 25x20x16 | 25,0 | DN20 | 52 | 20 | 20,0 | DN15 | 46 | 20 | 16,0 | DN12 | 42 | 19 |
| 3802755 | 25x16x20 | 25,0 | DN20 | 50 | 18 | 16,0 | DN12 | 46 | 23 | 20,0 | DN15 | 40 | 17 |
| 3802777 | 25x20x20 | 25,0 | DN20 | 52 | 20 | 20,0 | DN15 | 46 | 19 | 20,0 | DN15 | 42 | 19 |
| 3805945 | 25x25x20 | 25,0 | DN20 | 56 | 24 | 25,0 | DN20 | 59 | 27 | 20,0 | DN15 | 46 | 23 |
| 3802801 | 32x20x25 | 32,0 | DN25 | 58 | 25 | 20,0 | DN15 | 53 | 30 | 25,0 | DN20 | 57 | 25 |
| 3802810 | 32x25x25 | 32,0 | DN25 | 61 | 28 | 25,0 | DN20 | 63 | 31 | 25,0 | DN20 | 60 | 27 |
| 3802816 | 32x32x25 | 32,0 | DN25 | 64 | 31 | 32,0 | DN25 | 64 | 31 | 25,0 | DN20 | 63 | 31 |
| 3802815 | 32x32x20 | 32,0 | DN25 | 64 | 31 | 32,0 | DN25 | 64 | 31 | 20,0 | DN15 | 53 | 30 |
| 3802821 | 40x20x32 | 40,0 | DN32 | 67 | 25 | 20,0 | DN15 | 57 | 34 | 32,0 | DN25 | 58 | 25 |
| 3802832 | 40x25x32 | 40,0 | DN32 | 71 | 29 | 25,0 | DN20 | 67 | 35 | 32,0 | DN25 | 62 | 29 |
| 3802843 | 40x32x32 | 40,0 | DN32 | 74 | 32 | 32,0 | DN25 | 68 | 35 | 32,0 | DN25 | 35 | 32 |
| 3802865 | 40x40x32 | 40,0 | DN32 | 78 | 36 | 40,0 | DN32 | 78 | 36 | 32,0 | DN25 | 69 | 36 |
| kleur | zwart |
|---|---|
| materialen | kunststof (PPSU) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | T-stuk, verloop (90º) |
| verbinding | press (U, TH/U), Press (U, TH/U) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 39174000 |
| merk | VSH |
| serie | MultiPress |
| type | K7242P |

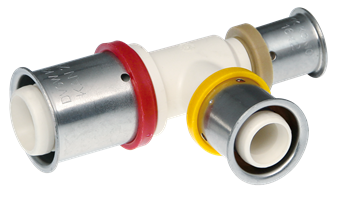

 K7242 afbeelding |
png | download |
VSH MultiPress ETA 16-63mm certificaten |
download | |
VSH MultiPress KIWA 14-40mm certificaten |
download | |
VSH MultiPress KOMO 14-40mm certificaten |
download | |
VSH MultiPress WRAS 16-63mm certificaten |
download | |
 Diagram diagram |
jpg | download |
 3802722_p.png afbeelding |
png | download |
 3802744_p.png afbeelding |
png | download |
 3802766_p.png afbeelding |
png | download |
 3802777_p.png afbeelding |
png | download |
 3802810_p.png afbeelding |
png | download |
 3802816_p.png afbeelding |
png | download |
VSH MultiPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Kwaliteitsklasse aansluiting 1 | Polyphenylsulfon (PPSU) (vervallen) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebescherming aansluiting 3 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 3 | Geen (onbehandeld) |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Aansluiting 2 | Persmof |
| Aansluiting 3 | Persmof |
| Druktrap klasse flens | PN 10 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 10bar |
| Max. werkdruk bij 20°C (imperial) | 145,04psi |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Ja |
