group: K7240P
drinkwater
verwarming
koeling
perslucht
gebouwinstallaties
ACS
DVGW Wasser
KIWA
KOMO
QB (CSTBat)
VA (ETA)
WRAS
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 3802117 | 16 | 0,03 kg | 77x52x22 mm | zak (10 st) | 08711985275056 |
| 3802139 | 20 | 0,04 kg | 81x58x26 mm | zak (5 st) | 08711985275063 |
| 3802141 | 25 | 0,09 kg | 112x75x31 mm | zak (2 st) | 08711985275070 |
| 3802150 | 32 | 0,13 kg | 128x83x38 mm | zak (2 st) | 08711985275087 |
| 3802161 | 40 | 0,23 kg | 156x101x46 mm | zak (1 st) | 08711985275094 |
| 3805912 | 50 | 0,22 kg | 153x106x59 mm | zak (1 st) | 08711985364156 |
| 3805923 | 63 | 0,36 kg | 216x144x71 mm | doos (3 st) | 08711985364545 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3802117 | 16 | 16,0 | DN12 | 39 | 16 | 16,0 | DN12 | 41 | 18 | 16,0 | DN12 | 39 | 16 |
| 3802139 | 20 | 20,0 | DN15 | 41 | 18 | 20,0 | DN15 | 45 | 22 | 20,0 | DN15 | 41 | 18 |
| 3802141 | 25 | 25,0 | DN20 | 56 | 24 | 25,0 | DN20 | 59 | 27 | 25,0 | DN20 | 56 | 24 |
| 3802150 | 32 | 32,0 | DN25 | 64 | 31 | 32,0 | DN25 | 64 | 31 | 32,0 | DN25 | 64 | 31 |
| 3802161 | 40 | 40,0 | DN32 | 78 | 36 | 40,0 | DN32 | 78 | 36 | 40,0 | DN32 | 78 | 36 |
| 3805912 | 50 | 50,0 | DN40 | 77 | 39 | 50,0 | DN40 | 77 | 39 | 50,0 | DN40 | 77 | 39 |
| 3805923 | 63 | 63,0 | DN50 | 108 | 48 | 63,0 | DN50 | 108 | 48 | 63,0 | DN50 | 108 | 48 |
| kleur | zwart |
|---|---|
| materialen | kunststof (PPSU) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |

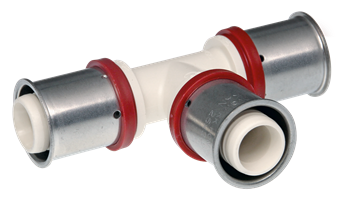

| vorm | T-stuk (90º) |
| verbinding | press (U, TH, TH/U), Press (U, TH, TH/U) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 39174000 |
| merk | VSH |
| serie | MultiPress |
| type | K7240P |
 3802117 afbeelding |
png | download |
VSH MultiPress ETA 16-63mm certificaten |
download | |
VSH MultiPress KIWA 14-40mm certificaten |
download | |
VSH MultiPress KIWA 50-63mm certificaten |
download | |
VSH MultiPress KOMO 14-40mm certificaten |
download | |
VSH MultiPress KOMO 50-63mm certificaten |
download | |
VSH MultiPress WRAS 16-63mm certificaten |
download | |
 Diagram diagram |
png | download |
 3802139 afbeelding |
png | download |
 3802141 afbeelding |
png | download |
 3802150 afbeelding |
png | download |
 3802161 afbeelding |
png | download |
 K7240 afbeelding |
png | download |
VSH MultiPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Kwaliteitsklasse aansluiting 1 | Polyphenylsulfon (PPSU) (vervallen) |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Nee |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Aansluiting 2 | Persmof |
| Aansluiting 3 | Persmof |
| Druktrap klasse flens | PN 10 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 10bar |
| Max. werkdruk bij 20°C (imperial) | 145,04psi |
| Mediumtemperatuur (continu) | -20°C - 70°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 158°F |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Ja |
| Gastec QA - KE 214 (H2) | Nee |
