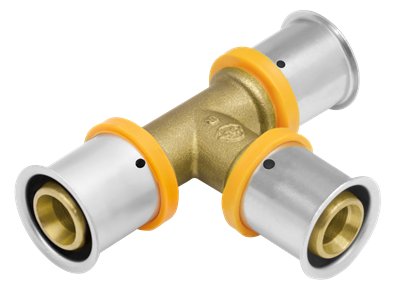

VSH MultiPress T-stuk messing (3 x press)

VSH MultiPress T-stuk messing (3 x press)

K7240

De VSH Multipress K7240 is een T-stuk met 3 pers aansluitingen. Met VSH MultiPress heeft Aalberts integrated piping systems een betrouwbaar en hoogwaardig kunststofleidingsysteem in huis. VSH Multipress is hét ideale kunststofsysteem door zijn handige features.

  • Verpressbaar met zowel U- als TH-profiel
  • Kleurcodering per maat
  • Optimale positionering pressbek voor snelle en zekere verpressing
  • Leak Before Pressed-functie t/m 32 mm

toepassingen

drinkwater verwarming koeling perslucht

segmenten

gebouwinstallaties

certificaten

ACS DVGW Wasser KIWA KOMO QB (CSTBat) VA (ETA) WRAS
artikelnummer afmeting gewicht afmetingen verpakking gtin RSK
3802106 14 0,07 kg 75x50x20 mm zak (10 st) 08711985275049
123459809 16 0,08 kg 77x52x22 mm zak (10 st) 08711985506679
123459810 20 0,13 kg 81x58x26 mm zak (5 st) 08711985506686
123459811 25 0,26 kg 112x75x31 mm zak (2 st) 08711985506693
artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2 d3 l3 z3 DN3
3802106 14 14 (DN10) 38 15 DN10 14 (DN10) 40 17 DN10 14 (DN10) 38 15 DN10
123459809 16 16 (DN12) 39 16 DN12 16 (DN12) 41 18 DN12 16 (DN12) 39 16 DN12
123459810 20 20 (DN15) 41 18 DN15 20 (DN15) 45 22 DN15 20 (DN15) 41 18 DN15
123459811 25 25 (DN20) 56 24 DN20 25 (DN20) 59 27 DN20 25 (DN20) 56 24 DN20
zie hierboven voor de afbeelding met afmetingen
kleur messing
materialen messing (CW617N)
afwerking geen
producent 8711985000009
vorm T-stuk (90º)
verbinding press (U, TH/U), Press (U, TH/U)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003025 Fitting met 3 aansluitingen
intrastatnummer 74122000
land van oorsprong Polen
merk VSH
serie MultiPress
type K7240
SCIP e83ea394-2a3f-4a9f-92a4-760b0a4b74f8
label waarde
ETIM klasse EC003025 Fitting met 3 aansluitingen
Materiaal aansluiting 1 Messing
Kwaliteitsklasse aansluiting 1 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Messing
Kwaliteitsklasse aansluiting 2 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Materiaal aansluiting 3 Messing
Kwaliteitsklasse aansluiting 3 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 3 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 3 Geen (onbehandeld)
Uitvoering T-stuk
Hoek 90°
Verlopend Nee
Meerdelig Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Aansluiting 2 Persmof
Aansluiting 3 Persmof
Druktrap klasse flens PN 10
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Messing
Mediumtemperatuur (continu) -20°C - 70°C
Mediumtemperatuur (continu) (imperial) -4°F - 158°F
Max. werkdruk bij 20°C 10bar
Max. werkdruk bij 20°C (imperial) 145,04psi
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Met stootnok/-rand Ja
Afgedopt Nee
Aansluitingsindicator Ja
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Ja
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Ja
