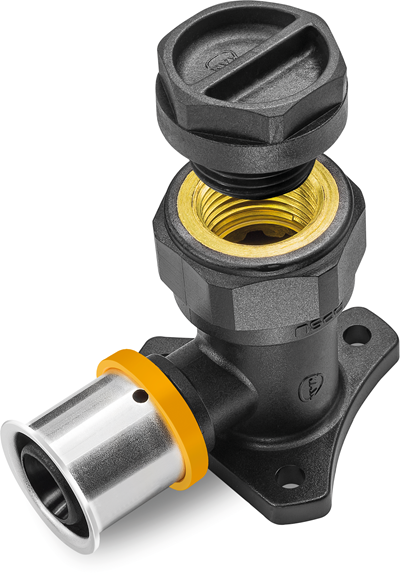

VSH MultiPress muurplaat hoog 90° PPSU (press x binnendraad)

groep: K7052P

De VSH Multipress K7052 is hoge 90° muurplaat met een pers- en binnendraad aansluiting. Met VSH MultiPress heeft Aalberts integrated piping systems een betrouwbaar en hoogwaardig kunststofleidingsysteem in huis. VSH Multipress is hét ideale kunststofsysteem door zijn handige features.

  • Verpressbaar met zowel U- als TH-profiel
  • Kleurcodering per maat
  • Optimale positionering pressbek voor snelle en zekere verpressing
  • Leak Before Pressed-functie t/m 32 mm
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

drinkwater

drinkwater

verwarming

verwarming

perslucht

perslucht

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

certificaten

DVGW Wasser

DVGW Wasser

KIWA

KIWA

KOMO

KOMO

VA (ETA)

VA (ETA)

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radius

hoek

artikelnummer

3803008

size

16xRp1/2"

d1

16,0

DN1

DN12

l1

47

z1

24

d2

21,3

DN2

1/2" (DN15)

l2

36

z2

24

radius

20

hoek

120

artikelnummer

3803019

size

20xRp1/2"

d1

20,0

DN1

DN15

l1

47

z1

24

d2

21,3

DN2

1/2" (DN15)

l2

36

z2

24

radius

20

hoek

120

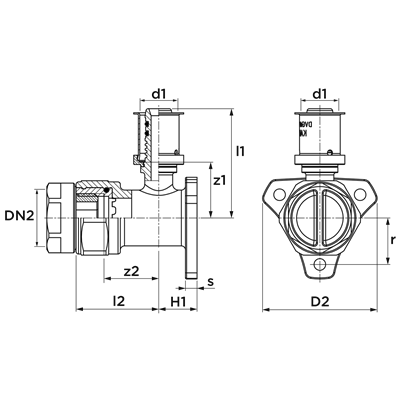

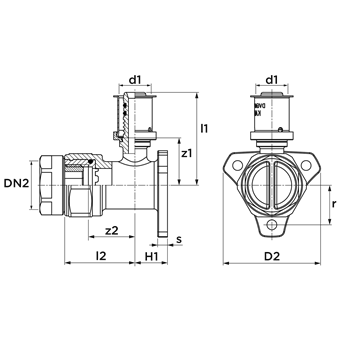

technical drawing for product

karakteristieken

kleur

zwart

materialen

kunststof (PPSU)

afwerking

geen

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

muurplaat (120º)

verbinding

press (TH/U)

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003099 Muurplaat

intrastatnummer

74122000

merk

VSH

serie

MultiPress

type

K7052P

SCIP

e83ea394-2a3f-4a9f-92a4-760b0a4b74f8

label

waarde

label

ETIM klasse

label

Materiaal behuizing

waarde

Kunststof (vervallen)

label

Oppervlaktebescherming

waarde

Onbehandeld

label

Systeemgebonden

waarde

Ja

label

Nom. diameter aansluiting 2

waarde

1/2" (15)

label

Uitwendige buisdiameter aansluiting 2

waarde

21,3mm

label

Uitwendige buisdiameter aansluiting 2 (imperial)

waarde

0,84"

label

Aansluiting

waarde

Persmof

label

Draadmaat kraanaansluiting

waarde

1/2"

label

Lengte aansluiting 1

waarde

47mm

label

Lengte aansluiting 1 (imperial)

waarde

1,85"

label

Werkende lengte aansluiting 1

waarde

24mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,94"

label

Wanddikte aansluiting 1

waarde

0,63mm

label

Lengte aansluiting 2

waarde

35,5mm

label

Lengte aansluiting 2 (imperial)

waarde

1,4"

label

Werkende lengte aansluiting 2

waarde

23,5mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

0,93"

label

Lengte vanaf muurplaat

waarde

62mm

label

Mediumtemperatuur (continu)

waarde

-20°C - 70°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 158°F

label

Max. werkdruk bij 20°C

waarde

10bar

label

Max. werkdruk bij 20°C (imperial)

waarde

145,04psi

label

Contourcode

waarde

TH/U

label

Met aansluitingsindicator

waarde

Ja

label

Met beschermkap

waarde

Ja

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Ja

label

KIWA-keur

waarde

Ja

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Ja

label

Gastec QA - KE 214 (H2)

waarde

Nee
