VSH Super/MPI verdeler

groep: K3068

De VSH Super MPI K3068 is een messing verdeler geschikt voor aansluiting op VSH Super MPI 15 en 16 sets voor het verbinden van kunststof- en meerlagenbuis. VSH Super biedt een breed assortiment aan fittingen voor elke toepassing, ontworpen voor optimaal installatiegemak. Eenvoudige installatie en hoge kwaliteit staan ​​bij het VSH Super assortiment hoog in het vaandel. Makkelijke installatie met standaard gereedschap.
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

perslucht

perslucht

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

certificaten

geen certificaten beschikbaar

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

0883850

afmeting

2-gr G1/2"

afmetingen

98x57x35 mm

gewicht

0,35 kg

verpakking

zak (1 st)

gtin

08711985264173

artikelnummer

0883861

afmeting

3-gr G1/2"

afmetingen

148x57x35 mm

gewicht

0,36 kg

verpakking

zak (1 st)

gtin

08711985264180

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

z2

d3

DN3

z3

artikelnummer

0883850

size

2-gr G1/2"

d1

26,9

DN1

3/4" (DN20)

l1

30

z1

18

d2

16,0

DN2

DN12

z2

39

d3

26,9

DN3

3/4" (DN20)

z3

30

artikelnummer

0883861

size

3-gr G1/2"

d1

26,9

DN1

3/4" (DN20)

l1

30

z1

18

d2

16,0

DN2

DN12

z2

39

d3

26,9

DN3

3/4" (DN20)

z3

32

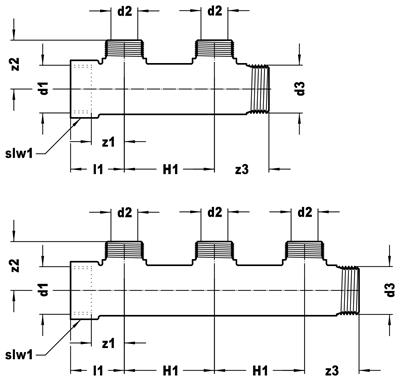

technical drawing for product

karakteristieken

kleur

messing

materialen

messing (CW602N (DZR))

afwerking

geen

vorm

recht

verbinding

G - binnendraad gas cilindrisch (BSPP), knel, G - buitendraad gas cilindrisch (BSPP)

afdichting

Messing

algemeen

productgroep

verdelers

ETIM klasse

EC003885 Verdeler

intrastatnummer

74122000

merk

VSH

serie

Super

type

K3068

SCIP

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

techniek

max. werkdruk

10 bar

min. mediumtemperatuur

-20 °C

max. mediumtemperatuur

70 °C

piek mediumtemperatuur

95 °C

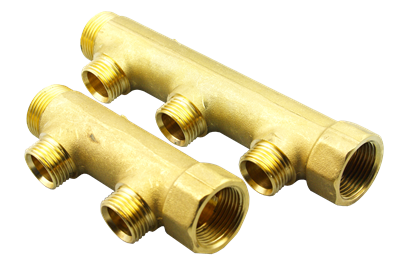

image for K3068

afbeelding | png

K3068

image for Diagram

diagram | jpg

Diagram

data sheet | pdf

MSDS_VSH_Super

label

waarde

label

ETIM klasse

label

Geschikt voor tapwater

waarde

Ja

label

Geschikt voor cv-water

waarde

Ja

label

Geschikt voor gas

waarde

Nee

label

Materiaal

waarde

Messing

label

Oppervlaktebescherming

waarde

Onbehandeld

label

Nom. diameter aansluiting 1

waarde

3/4" (20)

label

Uitwendige buisdiameter aansluiting 1

waarde

26,9mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

1,06"

label

Aansluiting 1

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Druktrap klasse

waarde

PN 10

label

Max. mediumtemperatuur (continu)

waarde

70°C

label

Max. mediumtemperatuur (continu) (imperial)

waarde

158°F

label

Systeemgebonden

waarde

Ja

label

Met isolatie

waarde

Nee

label

Breedte

waarde

57mm

label

Hoogte

waarde

35mm

label

Lengte aansluiting 1

waarde

30mm

label

Lengte aansluiting 1 (imperial)

waarde

1,18"

label

Werkende lengte aansluiting 1

waarde

18mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,71"

label

KOMO-keur

waarde

Nee

artikelnummer

CO2-footprint (A-C) embodied carbon

gegevensbron

artikelnummer

0883850

CO2-footprint (A-C) embodied carbon

1,56kgCO2e

gegevensbron

TM65

artikelnummer

0883861

CO2-footprint (A-C) embodied carbon

1,59kgCO2e

gegevensbron

TM65
