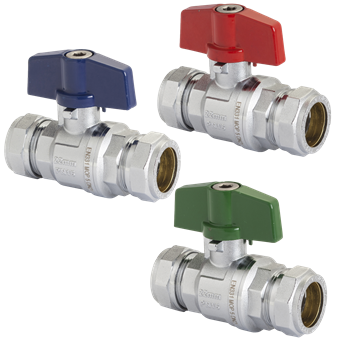

Apollo kogelafsluiter met T-hendel (2 x knel)

Apollo kogelafsluiter met T-hendel (2 x knel)

K2350

De PB300T afsluiter is een compacte, eenvoudig te bedienen, kogelafsluiter in het Apollo-assortiment en is ontworpen voor langdurig en probleemloos gebruik. Deze afsluiter is een ideale oplossing voor het afsluiten van leidingen voor vloeistoffen of gassen.

  • PN16
  • volle doorlaat
  • PTFE zittingen
  • T-hendel

toepassingen

drinkwater aardgas verwarming stoom perslucht

segmenten

gebouwinstallaties scheepsbouw industrie

certificaten

BSI WRAS
artikelnummer afmeting gewicht afmetingen verpakking gtin
0319066 22 (DN20) blauw 0,41 kg 145x38x69 mm doos (10 st) 05013866034329
0319077 22 (DN20) rood 0,42 kg 145x38x69 mm doos (10 st) 05013866011924
artikelnummer afmeting DN1 l1 z1 slw1 DN2 l2 z2 slw2 M1 M2 H Y V U a
0319066 22 (DN20) blauw 3/4" (DN20) 43 27 32 3/4" (DN20) 43 27 32 30 30 50 25 23 18 90
0319077 22 (DN20) rood 3/4" (DN20) 43 27 32 3/4" (DN20) 43 27 32 30 30 50 25 23 18 90
zie hierboven voor de afbeelding met afmetingen
kleur chroom
materialen messing (CW617N)
afwerking verchroomd
producent Pegler Yorkshire
vorm recht (0º)
verbinding knel
druktrap product PN 16
afdichting FPM, PTFE
productgroep afsluiters (kogelafsluiter)
ETIM klasse EC011343 Kogelafsluiter
intrastatnummer 84818081
merk VSH
serie kogelafsluiter
type PB300T
UNSPS 40141607
label waarde
ETIM klasse EC011343 Kogelafsluiter
Materiaal behuizing Messing
Kwaliteitsklasse CuZn40Pb2 (CW617N)
Oppervlaktebescherming behuizing Verchroomd
Materiaal kogelafdichting Polytetrafluorethyleen (PTFE)
Materiaal kogel Messing
Materiaal spindel Messing
Materiaal spindelafdichting primair Fluorelastomeer rubber (FPM/FKM)
Nom. diameter aansluiting 1 3/4" (20)
Aansluiting 1 Knelring
Met koppeling aansluiting 1 Nee
Nom. diameter aansluiting 2 3/4" (20)
Aansluiting 2 Knelring
Met koppeling aansluiting 2 Nee
Druktrap klasse PN 16
Druktrap klasse flens PN 16
Met aftapper Nee
Met aftapmogelijkheid (aansluiting) Nee
Met terugslagklep Nee
Met filter Nee
Met thermometer Nee
Uitvoering Recht
Met isolatieschaal Nee
FM keur Nee
UL-keur Nee
ULC keur Nee
LPCB keur Nee
Mediumtemperatuur (continu) -10°C - 110°C
Mediumtemperatuur (continu) (imperial) 14°F - 230°F
Medisch schoon Nee
Vetvrij Nee
Bediening T-greep
Constructie huis 1-delig
Volle doorlaat Ja
Kvs-waarde 41
Lengte aansluiting 1 43mm
Lengte aansluiting 1 (imperial) 1,69"
Werkende lengte aansluiting 1 27mm
Werkende lengte aansluiting 1 (imperial) 1,06"
Lengte aansluiting 2 43mm
Lengte aansluiting 2 (imperial) 1,69"
Werkende lengte aansluiting 2 27mm
Werkende lengte aansluiting 2 (imperial) 1,06"
Hoogte handgreep 25mm
Hoogte handgreep (imperial) 0,98"
Lengte handgreep 30mm
Lengte handgreep (imperial) 1,18"
Hoek van de afsluiter
Sleutelwijdte wartel 32mm
Sleutelwijdte wartel (imperial) 1,26"
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
