VSH gaskogelkraan (binnen- x buitendraad)

groep: K1015

De VSH gaskogelkraan K1015  met binnendraad x buitendraad heeft Gastec Qa keur en CE-markering en kan gebruikt worden in combinatie met  wartelkoppelingen VSH Draad,  VSH Soldeer en VSH Super. Kan ook gebruikt worden in combinatie met VSH XPress, VSH SudoPress en VSH UltraPress met Gastec QA keur.
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

aardgas

aardgas

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

CE

CE

GASTEC

GASTEC

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

0604010

afmeting

Rp1/2"xG3/4"

afmetingen

50x26x49 mm

gewicht

0,12 kg

verpakking

doos (75 st)

gtin

08711985334500

artikelnummer

size

d1

DN1

l1

z1

DN2

z2

H1

M

artikelnummer

0604010

size

Rp1/2"xG3/4"

d1

21,3

DN1

1/2" (DN15)

l1

30

z1

15

DN2

3/4" (DN20)

z2

20

H1

34

M

36

technical drawing for product

karakteristieken

kleur

messing

materialen

messing (CW617N)

afwerking

geen

vorm

recht

verbinding

Rp - binnendraad cilindrisch (BSPT), G - buitendraad gas cilindrisch (BSPP)

algemeen

productgroep

afsluiters (kogelafsluiter, gaskranen)

ETIM klasse

EC011015 Gaskraan

intrastatnummer

84819000

merk

VSH

type

K1015

UNSPS

40141607

SCIP

4164f411-1503-4f1c-9573-17d1ce0b4799

techniek

min. mediumtemperatuur

-5 °C

max. mediumtemperatuur

60 °C

image for K1015

afbeelding | png

K1015

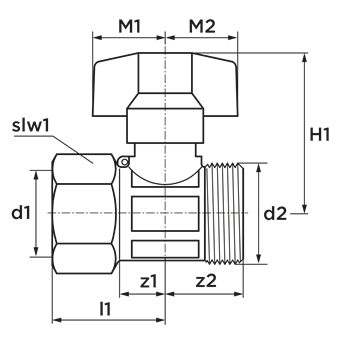

image for Diagram

diagram | png

Diagram

overige bijlage | pdf

CE declaration VSH gas ball valves

certificaten | pdf

Reach declaration

certificaten | pdf

VSH gas ball valve Gastec QA

handleiding | pdf

VSH Gaskogel- en gasaansluitkraan instructiehandleiding

label

waarde

label

ETIM klasse

label

Materiaal behuizing

waarde

Messing

label

Kwaliteitsklasse materiaal behuizing

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming behuizing

waarde

Onbehandeld

label

Nom. diameter aansluiting 1

waarde

1/2" (15)

label

Uitwendige buisdiameter aansluiting 1

waarde

21,3mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

0,84"

label

Aansluiting 1

waarde

Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

label

Met koppeling aansluiting 1

waarde

Nee

label

Nom. diameter aansluiting 2

waarde

3/4" (20)

label

Aansluiting 2

waarde

Buitendraad cilindrisch BSPP-G (ISO 228-1)

label

Met koppeling aansluiting 2

waarde

Nee

label

Goedkeuring volgens EN 331

waarde

Ja

label

Bediening

waarde

Knop (vervallen)

label

Lengte aansluiting 1

waarde

29,5mm

label

Lengte aansluiting 1 (imperial)

waarde

1,16"

label

Werkende lengte aansluiting 1

waarde

14,5mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,57"

label

Werkende lengte aansluiting 2

waarde

20mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

0,79"

label

Lengte handgreep/diameter handwiel

waarde

36mm

label

Lengte handgreep/diameter handwiel (imperial)

waarde

1,42"

label

DVGW-keur voor gas

waarde

Nee

label

Gastec QA

waarde

Ja
