H305E

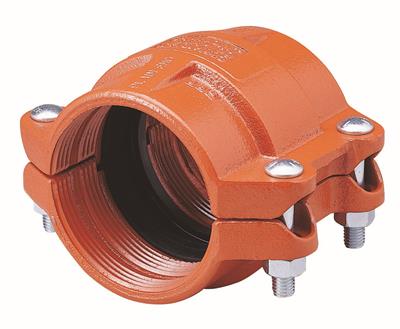

De VSH Shurjoint Model H305 HDPE-koppelingen zijn uitgevoerd met vier bouten en een reeks scherp bewerkte tanden die in de buis grijpen wanneer de moeren worden vastgedraaid. Het resultaat is een lekdichte verbinding die even sterk of sterker is dan de buis zelf. De H305 heeft een slanke behuizing met schuine zijden langs de buitendiameter om de koppeling over de meeste obstakels te laten glijden tijdens het verplaatsen van leidingen.
toepassingen
segmenten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 1H3050015E01 | 50 | 1,5 kg | 105x115x72 mm | krat (480 st) | 04710574260996 |
| 1H3050020E01 | 63 | 2,6 kg | 105x128x85 mm | krat (400 st) | 04710574240028 |
| 1H3050025E01 | 75 | 2,4 kg | 105x140x97 mm | krat (260 st) | 04710574240042 |
| 1H3050030E01 | 90 | 3,63 kg | 105x169x113 mm | krat (230 st) | 04710574240080 |
| 1H3050045E01 | 110 | 5,22 kg | 112x181x139 mm | krat (170 st) | 04710574240134 |
| 1H3050052E01 | 140 | 4,5 kg | 118x210x169 mm | krat (130 st) | 04710574240158 |
| 1H3050065E01 | 160 | 8,23 kg | 118x232x190 mm | krat (95 st) | 04710574240219 |
| 1H3050070E01 | 180 | 6,06 kg | 118x253x211 mm | krat (65 st) | 04710574240226 |
| 1H3050085E01 | 200 | 13,36 kg | 127x305x236 mm | krat (48 st) | 04710574240271 |
| 1H3050090E01 | 225 | 10,05 kg | 127x330x261 mm | krat (40 st) | 04710574240288 |
| 1H30500A1E01 | 250 | 19,8 kg | 134x351x289 mm | krat (32 st) | 04710574240325 |
| 1H30500A2E01 | 280 | 18,4 kg | 134x406x319 mm | krat (25 st) | 04710574240332 |
| 1H30500A3E01 | 315 | 25,57 kg | 134x438x354 mm | krat (14 st) | 04710574240370 |
| 1H30500A4E01 | 355 | 41,2 kg | 256x489x412 mm | krat (8 st) | 04710574240400 |
| 1H30500A6E01 | 400 | 44,2 kg | 256x540x462 mm | krat (5 st) | 04710574240431 |
| 1H30500A8E01 | 450 | 50,48 kg | 256x595x515 mm | krat (4 st) | 04710574240462 |

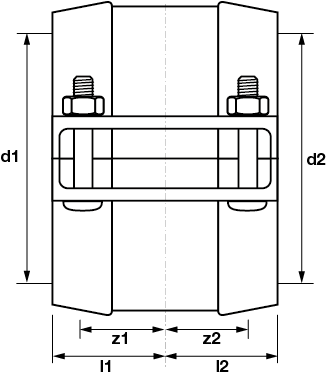

| artikelnummer | afmeting | d1 | l1 | d2 | l2 |
|---|---|---|---|---|---|
| 1H3050015E01 | 50 | 50,0 | 53 | 50,0 | 53 |
| 1H3050020E01 | 63 | 63,0 | 58 | 63,0 | 58 |
| 1H3050025E01 | 75 | 75,0 | 53 | 75,0 | 53 |
| 1H3050030E01 | 90 | 90,0 | 58 | 90,0 | 58 |
| 1H3050045E01 | 110 | 110,0 | 73 | 110,0 | 73 |
| 1H3050052E01 | 140 | 140,0 | 59 | 140,0 | 59 |
| 1H3050065E01 | 160 | 160,0 | 75 | 160,0 | 75 |
| 1H3050070E01 | 180 | 180,0 | 59 | 180,0 | 59 |
| 1H3050085E01 | 200 | 200,0 | 77 | 200,0 | 77 |
| 1H3050090E01 | 225 | 225,0 | 64 | 225,0 | 64 |
| 1H30500A1E01 | 250 | 250,0 | 83 | 250,0 | 83 |
| 1H30500A2E01 | 280 | 280,0 | 90 | 280,0 | 90 |
| 1H30500A3E01 | 315 | 315,0 | 90 | 315,0 | 90 |
| 1H30500A4E01 | 355 | 355,0 | 128 | 355,0 | 128 |
| 1H30500A6E01 | 400 | 400,0 | 128 | 400,0 | 128 |
| 1H30500A8E01 | 450 | 450,0 | 128 | 450,0 | 128 |
| kleur | oranje |
|---|---|
| materialen | gietijzer (ASTM A536 65-45-12) |
| afwerking | gelakt |
| producent | Shurjoint |
| vorm | recht |
| verbinding | rilgroef |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73071910 |
| merk | VSH |
| serie | Shurjoint Plain-End |
| type | H305E |
| UNSPS | 40171704 |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Gietijzer |
| Oppervlaktebescherming aansluiting 1 | Gelakt |
| Materiaal aansluiting 2 | Gietijzer |
| Oppervlaktebescherming aansluiting 2 | Gelakt |
| Vorm | Recht |
| Uitvoering | 2-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Rilgroef (groefkoppeling) |
| Aansluiting 2 | Rilgroef (groefkoppeling) |
| Hoofdkleur fitting | Oranje |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Nee |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -34°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -29,2°F - 230°F |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
