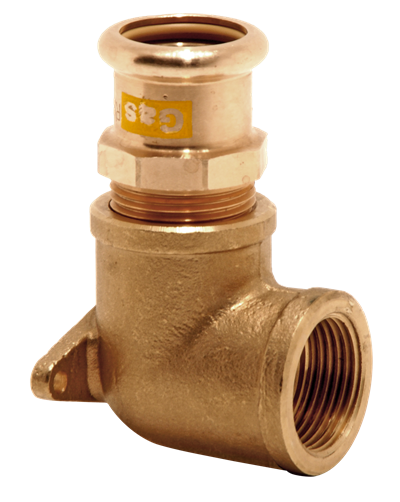

VSH XPress Koper Gas muurplaat 90° (press x binnendraad)

VSH XPress Koper Gas muurplaat 90° (press x binnendraad)

G6471G

De VSH XPress G6471G is een 90° muurplaat messing met een pers en een binnendraad aansluiting, geschikt voor Gas. De gele O-ring en markering op de fitting zorgen voor een duidelijke identificatie van het systeem. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • Veiligere installatie: geen open vuur of hitte nodig
  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting

toepassingen

aardgas

segmenten

gebouwinstallaties industrie

certificaten

ARGB-KVBG BSI DVGW Gas GASTEC ÖVGW Gas
artikelnummer afmeting gewicht afmetingen verpakking gtin
4804954 15xRp1/2" 0,16 kg 20x40x45 mm zak (1 st) 05022050033659
4804965 18xRp1/2" 0,16 kg 30x44x72 mm zak (1 st) 05022050199461
4804976 22xRp3/4" 0,32 kg 30x48x65 mm zak (1 st) 05022050033819
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 radius hoek
4804954 15xRp1/2" 15,0 DN12 51 31 21,3 1/2" (DN15) 22 11 20 180
4804965 18xRp1/2" 18,0 DN15 51 31 21,3 1/2" (DN15) 22 10 20 180
4804976 22xRp3/4" 22,0 DN20 61 40 26,9 3/4" (DN20) 31 15 20 180

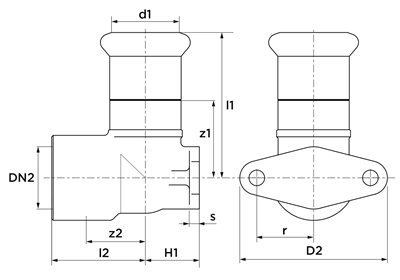

zie hierboven voor de afbeelding met afmetingen
kleur koper
materialen brons, messing (EN CC499K)
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm muurplaat (180º)
verbinding press (M), Rp - binnendraad cilindrisch (BSPT)
afdichting NBR (Nitrilrubber)
productgroep fittingen
ETIM klasse EC003099 Muurplaat
intrastatnummer 74122000
land van oorsprong Hongarije
merk VSH
serie XPress Koper Gas
type G6471G
SCIP 966cd6bc-74ae-47a8-951b-016935a13ff8
label waarde
ETIM klasse EC003099 Muurplaat
Kwaliteitsklasse Brons (Rg 5)
Oppervlaktebescherming Geen (onbehandeld)
Vorm Haaks
Systeemgebonden Ja
Aansluiting Persmof
Min. mediumtemperatuur (continu) -20°C
Min. mediumtemperatuur (continu) (imperial) -4°F
Mediumtemperatuur (continu) -20°C - 70°C
Mediumtemperatuur (continu) (imperial) -4°F - 158°F
Max. mediumtemperatuur (continu) 70°C
Max. mediumtemperatuur (continu) (imperial) 158°F
Contourcode M
Met aansluitingsindicator Nee
Met beschermkap Nee
DVGW-keur voor gas Ja
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Ja
KOMO-keur Nee
