Product Image for VSH XPress Koper Gas wartelstuk (press x binnendraad)

groep: G6360

De VSH XPress G6360 is een overgangskoppeling met een pers en een wartel aansluiting, geschikt voor Gas. Een vlakke dichtring is inbegrepen. De gele O-ring en markering op de fitting zorgen voor een duidelijke identificatie van het systeem. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

veiligere installatie: geen open vuur of hitte nodig
insteekstop: stoprand voor buisuiteinde
voorzien van alle relevante keuren
duidelijke herkenning van materiaal en afmeting

Wartelkoppelingen moeten worden gecombineerd met tegendelen met buitendraad met de juiste ondersteuning voor de platte afdichtring. Meestal zal dit parallelle (G-)draad zijn. Het is niet aan te raden om onderdelen met conisch buitendraad (R-draad) te gebruiken omdat deze meestal te weinig ondersteuning bieden voor de vlakke afdichting

controleer de kwaliteit en integriteit van de vlakke afdichting. De rubber ring moet onbeschadigd zijn en de afdichtings- en steunvlakken moeten schoon en krasvrij zijn
monteer de wartel handvast op de buitendraad
draai 1/8 tot 1/4 slag aan met een bijpassende sleutel. Te sterke aandraaiing kan schade aan de afdichtring veroorzaken

lees meer

lees minder

if the download did not start automatically, click here

PDF generation failed, please try again later

aardgas

lees meer

lees minder

woningbouw

utiliteitsbouw

industrie

lees meer

lees minder

ARGB-KVBG

Kitemark

DVGW Gas

ÖVGW Gas

lees meer

lees minder

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

afmeting

15xG7/8"

afmetingen

30x35x35 mm

gewicht

0,1 kg

verpakking

zak (5 st)

gtin

05022050194244

artikelnummer

afmeting

28xG1 3/8"

afmetingen

45x48x48 mm

gewicht

0,23 kg

verpakking

zak (5 st)

gtin

05022050195289

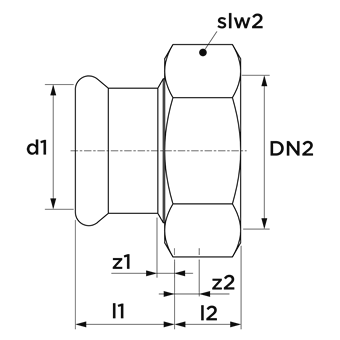

artikelnummer

size

d1

DN1

l1

z1

DN2

l2

z2

slw2

artikelnummer

4803733

size

15xG7/8"

d1

15,0

DN1

DN12

l1

20

z1

4

DN2

1 3/4" (DN40)

l2

14

z2

9

slw2

34

artikelnummer

4803755

size

28xG1 3/8"

d1

28,0

DN1

DN25

l1

23

z1

4

DN2

1 3/8" (DN25)

l2

22

z2

18

slw2

48

karakteristieken

kleur

koper

materialen

brons, messing (EN CC499K)

afwerking

geen

vorm

recht

verbinding

press (M), G - binnendraad gas cilindrisch (BSPP)

afdichting

NBR (Nitrilrubber)

algemeen

productgroep

fittingen (meerdelig)

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

XPress Koper Gas

type

G6360

SCIP

966cd6bc-74ae-47a8-951b-016935a13ff8

image for G6360

afbeelding | png

G6360

image for Diagram

diagram | png

Diagram

data sheet | pdf

MSDS_VSH_XPress_Copper

certificaten | pdf

VSH XPress Copper Gas ÖVGW

certificaten | pdf

VSH XPress Koper Gas ARGB-KVBG

certificaten | pdf

XPress Copper BSI

certificaten | pdf

XPress Copper DVGW Gas

installatie- & onderhoudsdocument | pdf

VSH XPress installation instructions

label

waarde

label

ETIM klasse

waarde

EC003024 Fitting met 2 aansluitingen

label

Materiaal aansluiting 1

waarde

Brons

label

Kwaliteitsklasse aansluiting 1

waarde

CuSn5Zn5Pb2

label

Oppervlaktebescherming aansluiting 1

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 1

waarde

Onbehandeld

label

Materiaal aansluiting 2

waarde

Messing

label

Oppervlaktebescherming aansluiting 2

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 2

waarde

Onbehandeld

label

Vorm

waarde

Recht

label

Model

waarde

2-delig

label

Verlopend

waarde

Nee

label

Excentrisch

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

M

label

Aansluiting 2

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Hoofdkleur fitting

waarde

Koper

label

Materiaal afdichting

waarde

NBR (Nitril Butadieen Rubber)

label

Met stootnok/-rand

waarde

Ja

label

Hoge treksterkte

waarde

Ja

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,16"

label

Mediumtemperatuur (continu)

waarde

-20°C - 70°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 158°F

label

Met thermische isolatie

waarde

Nee

label

Met pakkingen

waarde

Ja

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Nee

label

Met ontluchter

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

DIN-CERTCO certificaat

waarde

Nee

label

VdS keur

waarde

Nee

label

Met TUV goedkeuring

waarde

Nee

label

DVGW-keur voor gas

waarde

Ja

label

DVGW-keur voor water

waarde

Nee

label

Gecertificeerd volgens NF 545

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee

label

Type goedkeuring volgens BBR / EKS

waarde

Nee

artikelnummer

CO2-footprint (A-C) embodied carbon

gegevensbron

artikelnummer

CO2-footprint (A-C) embodied carbon

0,49kgCO2e

gegevensbron

TM65

artikelnummer

CO2-footprint (A-C) embodied carbon

1,11kgCO2e

gegevensbron

TM65
