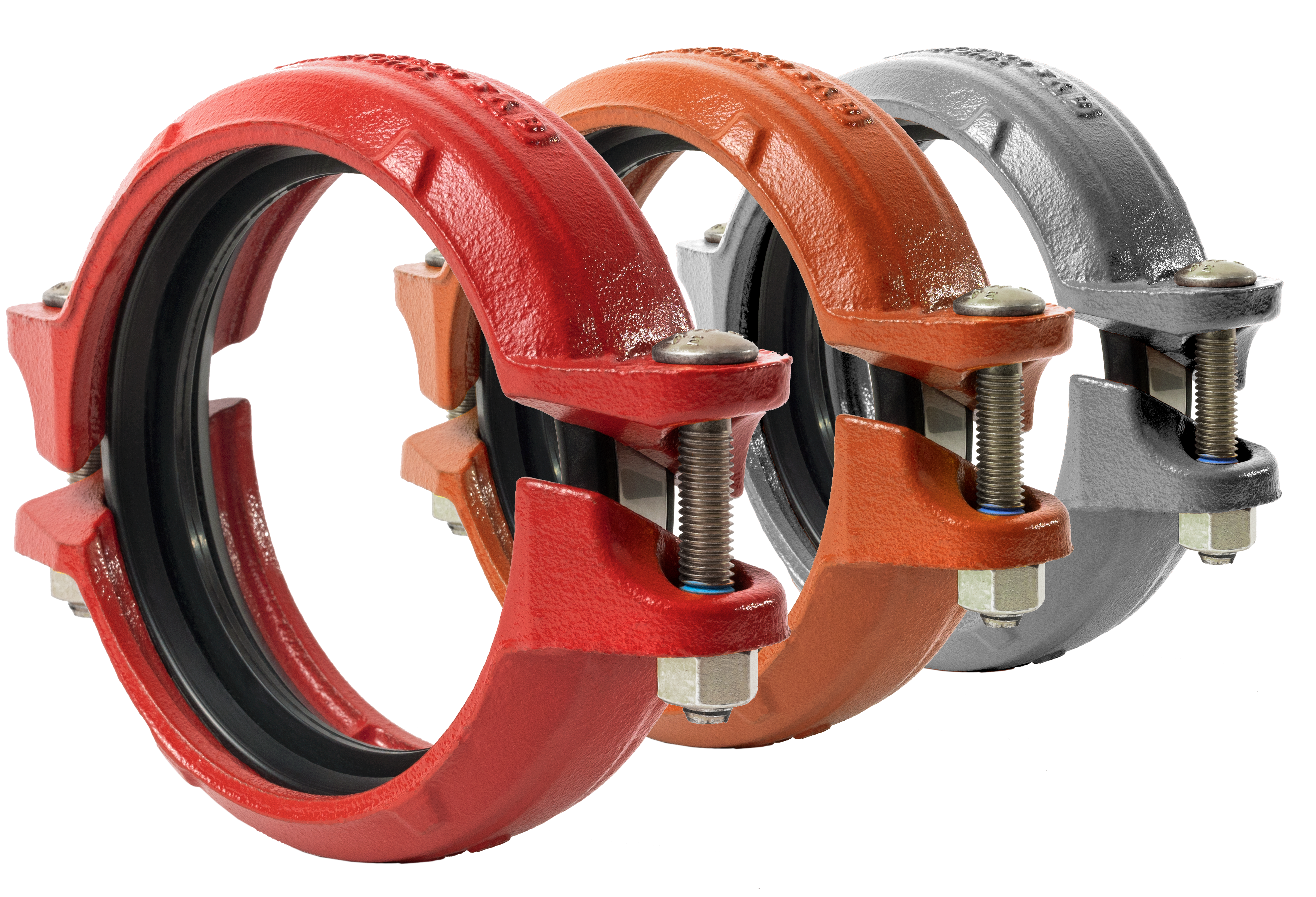

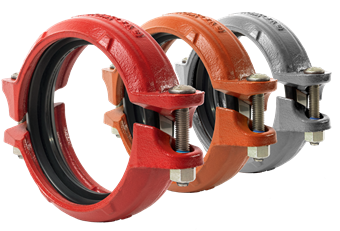

VSH Shurjoint FP snelkoppeling star (2x groef)

Product Image for VSH Shurjoint FP snelkoppeling star (2x groef)
Product Image for VSH Shurjoint FP snelkoppeling star (2x groef)

groep: F09

Shurjoint Model F09 is een gebruiksklare starre koppeling voor medium pressure leidingsystemen, waaronder brandleidingen, lange rechte stukken en afluiter-aansluitingen. Het “angle-pad” ontwerp maakt eenvoudige installatie over gegroefde buisuiteinden mogelijk en zorgt voor een starre verbinding die hoekverdraaiing bij lange rechte stukken voorkomt. Ondersteuning en ophanging volgens ANSI B31.1, B31.9 en NFPA 13.

Shurjoint Model F09 is verkrijgbaar met een EPDM-voorgesmeerde pakking, inclusief een GapSeal en een centrale lip om de koppeling tijdens installatie te ondersteunen.

De F09 heeft een ondersteunende ring tussen de pakking en de segmenten. Deze steunring werkt stabiliserend en zorgt voor stijfheid om te helpen bij het gemakkelijker uitlijnen van de spie en de groef tijdens verticale installaties. Deze steunring helpt ook voorkomen dat de pakking per ongeluk bekneld raakt tijdens het installatieproces.

De F09-bouten worden geleverd met een torsiebestendige lijm die strategisch is geplaatst om de installateur te helpen en feedback te geven terwijl de moeren gelijkmatig en afwisselend worden vastgedraaid.

  • F09-koppelingen moeten altijd zo worden geïnstalleerd dat de segmenten metaal-op-metaal contact maken.
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

sprinkler

sprinkler

droge blusleiding

droge blusleiding

lees meer
lees minder

segmenten

brandbeveiliging

brandbeveiliging

lees meer
lees minder

certificaten

FM

FM

UL

UL

ULc

ULc

lees meer
lees minder
  • assortiment
  • afmetingen
  • specificaties
  • downloads
  • ETIM

code

afmeting

afmetingen

gewicht

verpakking

gtin

code

10F090012002

afmeting

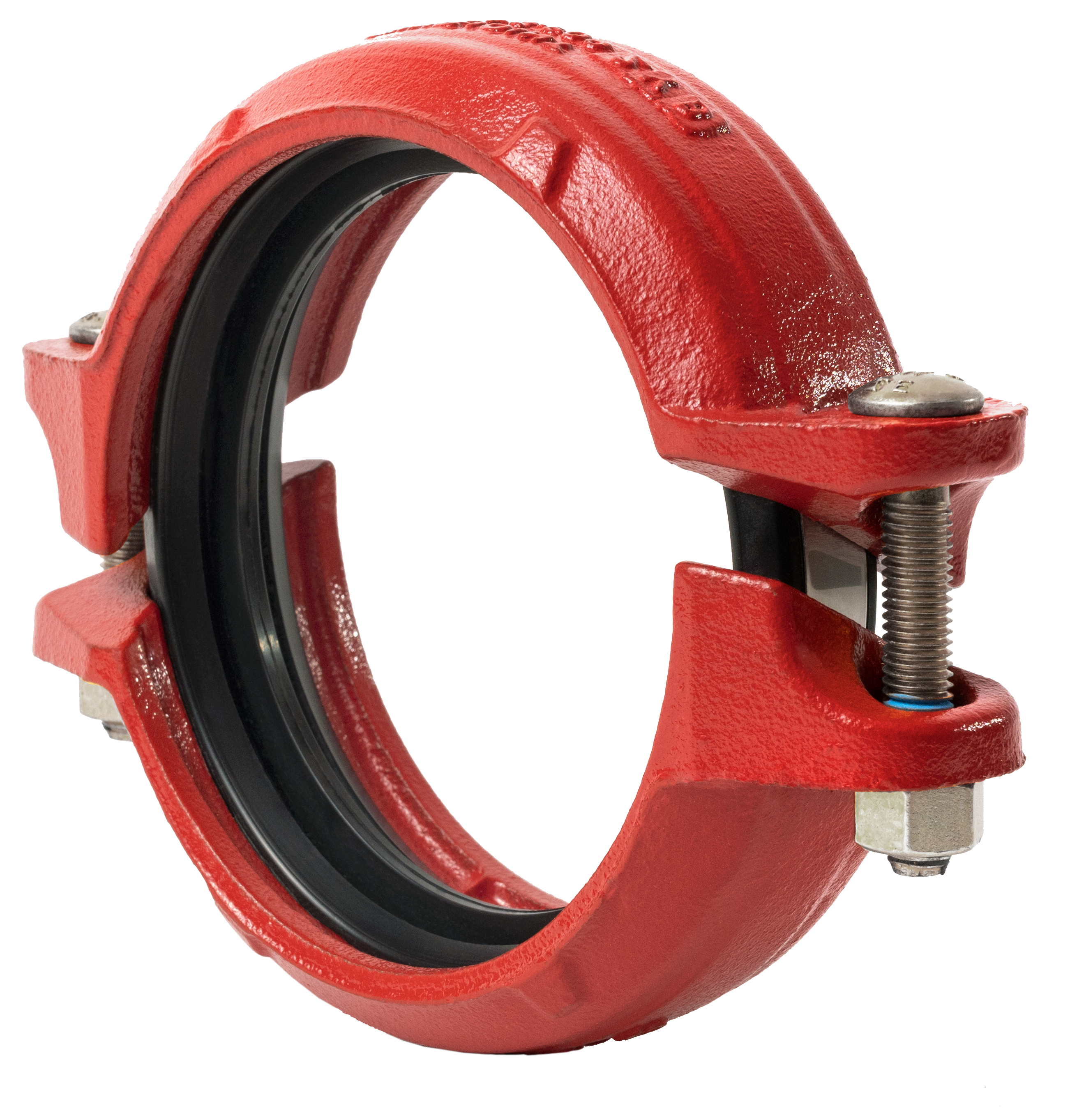

42.2 rood ISO

afmetingen

49x113x70 mm

gewicht

0,77 kg

verpakking

onverpakt (1 )

gtin

04710574661632

code

10F090012M03

afmeting

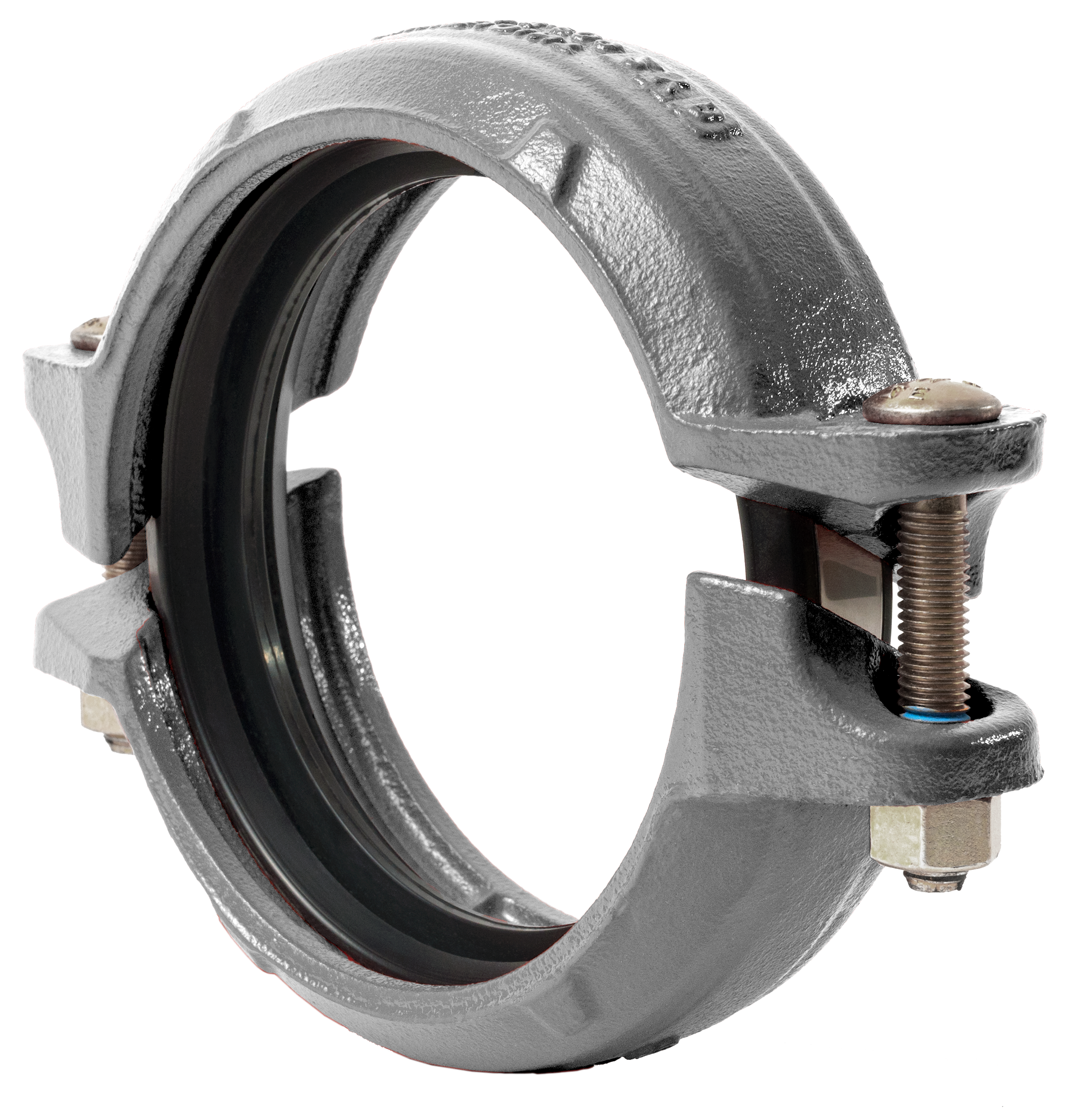

42.2 verzinkt ISO

afmetingen

49x113x70 mm

gewicht

0,77 kg

verpakking

onverpakt (1 )

gtin

04710574661779

code

10F090015002

afmeting

48.3 rood ISO

afmetingen

49x119x72 mm

gewicht

0,79 kg

verpakking

onverpakt (1 )

gtin

04710574661649

code

10F090015M03

afmeting

48.3 verzinkt ISO

afmetingen

49x119x72 mm

gewicht

0,79 kg

verpakking

onverpakt (1 )

gtin

04710574661786

code

10F090020002

afmeting

60.3 rood ISO

afmetingen

49x129x87 mm

gewicht

0,92 kg

verpakking

onverpakt (1 )

gtin

04710574661656

code

10F090020M03

afmeting

60.3 verzinkt ISO

afmetingen

49x129x87 mm

gewicht

0,92 kg

verpakking

onverpakt (1 )

gtin

04710574661793

code

10F090025002

afmeting

73 rood ISO

afmetingen

49x140x100

gewicht

0,99 kg

verpakking

onverpakt (1 )

gtin

04710574661663

code

10F090025M03

afmeting

73 verzinkt ISO

afmetingen

49x140x100

gewicht

0,99 kg

verpakking

onverpakt (1 )

gtin

04710574661809

code

10F090029002

afmeting

76.1 rood ISO

afmetingen

49x142x103 mm

gewicht

1,02 kg

verpakking

onverpakt (1 )

gtin

04710574661670

code

10F090029M03

afmeting

76.1 verzinkt ISO

afmetingen

49x142x103 mm

gewicht

1,02 kg

verpakking

onverpakt (1 )

gtin

04710574661816

code

10F090030002

afmeting

88.9 rood ISO

afmetingen

49x159x115 mm

gewicht

1,19 kg

verpakking

onverpakt (1 )

gtin

04710574661687

code

10F090030M03

afmeting

88.9 verzinkt ISO

afmetingen

49x159x115 mm

gewicht

1,19 kg

verpakking

onverpakt (1 )

gtin

04710574661823

code

10F090045002

afmeting

114.3 rood ISO

afmetingen

51x186x142 mm

gewicht

1,48 kg

verpakking

onverpakt (1 )

gtin

04710574661694

code

10F090045M03

afmeting

114.3 verzinkt ISO

afmetingen

51x186x142 mm

gewicht

1,48 kg

verpakking

onverpakt (1 )

gtin

04710574661830

code

afmeting

d1

DN1

l1

z1

d2

DN2

l2

z2

code

10F090012002

afmeting

42.2 rood ISO

d1

42,2

DN1

1 1/4" (DN32)

l1

25

z1

2

d2

42,2

DN2

1 1/4" (DN32)

l2

25

z2

2

code

10F090012M03

afmeting

42.2 verzinkt ISO

d1

42,2

DN1

1 1/4" (DN32)

l1

25

z1

2

d2

42,2

DN2

1 1/4" (DN32)

l2

25

z2

2

code

10F090015002

afmeting

48.3 rood ISO

d1

48,3

DN1

1 1/2" (DN40)

l1

25

z1

2

d2

48,3

DN2

1 1/2" (DN40)

l2

25

z2

2

code

10F090015M03

afmeting

48.3 verzinkt ISO

d1

48,3

DN1

1 1/2" (DN40)

l1

25

z1

2

d2

48,3

DN2

1 1/2" (DN40)

l2

25

z2

2

code

10F090020002

afmeting

60.3 rood ISO

d1

60,3

DN1

2" (DN50)

l1

25

z1

2

d2

60,3

DN2

2" (DN50)

l2

25

z2

2

code

10F090020M03

afmeting

60.3 verzinkt ISO

d1

60,3

DN1

2" (DN50)

l1

25

z1

2

d2

60,3

DN2

2" (DN50)

l2

25

z2

2

code

10F090025002

afmeting

73 rood ISO

d1

73,0

DN1

2 1/2" (DN65)

l1

25

z1

3

d2

73,0

DN2

2 1/2" (DN65)

l2

25

z2

3

code

10F090025M03

afmeting

73 verzinkt ISO

d1

73,0

DN1

2 1/2" (DN65)

l1

25

z1

3

d2

73,0

DN2

2 1/2" (DN65)

l2

25

z2

3

code

10F090029002

afmeting

76.1 rood ISO

d1

76,1

DN1

2 1/2" (DN65)

l1

25

z1

3

d2

76,1

DN2

2 1/2" (DN65)

l2

25

z2

3

code

10F090029M03

afmeting

76.1 verzinkt ISO

d1

76,1

DN1

2 1/2" (DN65)

l1

25

z1

3

d2

76,1

DN2

2 1/2" (DN65)

l2

25

z2

3

code

10F090030002

afmeting

88.9 rood ISO

d1

88,9

DN1

3" (DN80)

l1

25

z1

3

d2

88,9

DN2

3" (DN80)

l2

25

z2

3

code

10F090030M03

afmeting

88.9 verzinkt ISO

d1

88,9

DN1

3" (DN80)

l1

25

z1

3

d2

88,9

DN2

3" (DN80)

l2

25

z2

3

code

10F090045002

afmeting

114.3 rood ISO

d1

114,3

DN1

4" (DN100)

l1

26

z1

3

d2

114,3

DN2

4" (DN100)

l2

26

z2

3

code

10F090045M03

afmeting

114.3 verzinkt ISO

d1

114,3

DN1

4" (DN100)

l1

26

z1

3

d2

114,3

DN2

4" (DN100)

l2

26

z2

3

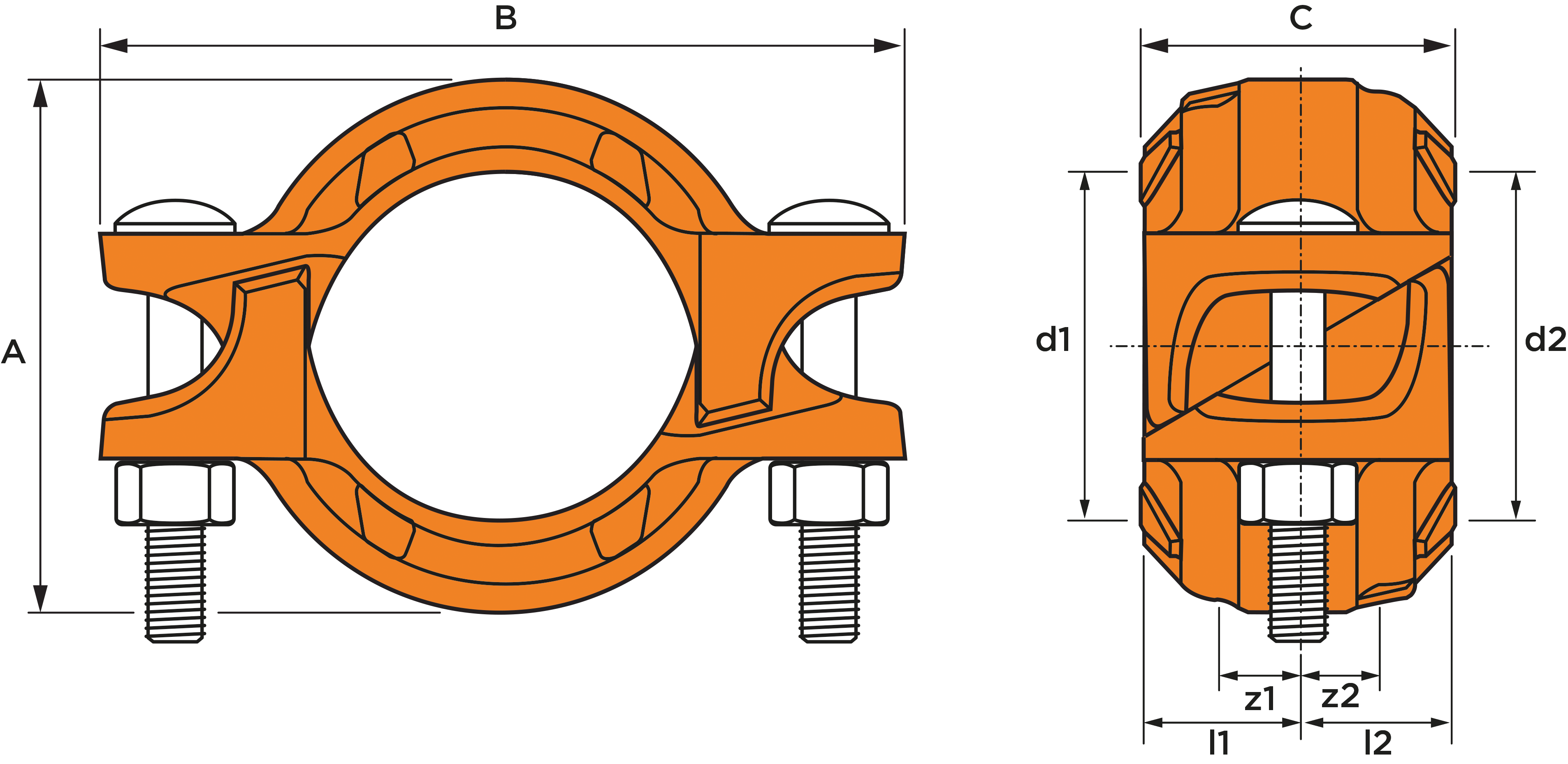

technical drawing for product

productinformatie

artikel

VSH Shurjoint FP snelkoppeling star (2x groef)

artikelnummer met gtin

F09

producent

Shurjoint

gewicht

1,48 kg

afmetingen

51x186x142 mm

karakteristieken

kleur

rood, zilver

materialen

gietijzer (ASTM A536 65-45-12)

afwerking

gelakt, thermisch verzinkt

vorm

recht

verbinding

rilgroef

druktrap product

PN 25

afdichting

EPDM

techniek

max. werkdruk

25 bar

algemeen

productgroep

fittingen (demontabel)

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

73071910

merk

VSH

serie

Shurjoint

type

F09

image for Diagram

diagram | png

Diagram

opslaan in my IPS

submittal sheet | pdf

Datasheet

opslaan in my IPS

handleiding | pdf

Installation Instruction

opslaan in my IPS
image for F09

afbeelding | png

F09

opslaan in my IPS

certificaten | pdf

EPD VSH Shurjoint Grooved Couplings

opslaan in my IPS
image for F09

afbeelding | png

F09

opslaan in my IPS
image for F09

afbeelding | png

F09

opslaan in my IPS

certificaten | pdf

FM F09

opslaan in my IPS

certificaten | pdf

UL Fittings, Rubber Gasketed

opslaan in my IPS

certificaten | pdf

ULc Fittings, Rubber Gasketed

opslaan in my IPS

label

waarde

label

etim-class

waarde

EC003024 Fitting met 2 aansluitingen

label

Materiaal aansluiting 1

waarde

Gietijzer

label

Kwaliteitsklasse aansluiting 1

waarde

ASTM A536 65-45-12

label

Materiaal aansluiting 2

waarde

Gietijzer

label

Kwaliteitsklasse aansluiting 2

waarde

ASTM A536 65-45-12

label

Vorm

waarde

Recht

label

Verlopend

waarde

Nee

label

Excentrisch

waarde

Nee

label

Systeemgebonden

waarde

Nee

label

Aansluiting 1

waarde

Rilgroef (groefkoppeling)

label

Aansluiting 2

waarde

Rilgroef (groefkoppeling)

label

Druktrap klasse flens (PN)

waarde

PN 25

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Met stootnok/-rand

waarde

Nee

label

Max. werkdruk bij 20°C

waarde

25bar

label

Max. werkdruk bij 20°C (imperial)

waarde

362,59psi

label

Met pakkingen

waarde

Nee

label

Afgedopt

waarde

Nee

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

FM keur

waarde

Ja

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Ja

label

UL-keur

waarde

Ja

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee
