VSH Draad Y-stuk DZR (2 x binnendraad x buitendraad)

VSH Draad Y-stuk DZR (2 x binnendraad x buitendraad)

D1119

De VSH Draad D1119 is een Y-stuk DZR met 2 binnendraad aansluitingen en een buitendraad aansluiting. VSH Draad biedt een breed assortiment fittingen voor elke toepassing. Gebruiksgemak en hoge kwaliteit zijn de topprioriteiten van het VSH Draad assortiment.

  • vervaardigd uit hoogwaardig messing
  • dezelfde fitting toepassingen voor water en gas
  • voorzien van alle relevante keuren

toepassingen

drinkwater verwarming perslucht

segmenten

gebouwinstallaties industrie
artikelnummer afmeting gewicht afmetingen verpakking gtin
0470415 G1/2" DZR Cr 0,11 kg 60x60x50 mm zak (10 st) 08711985146547
artikelnummer afmeting d1 l1 DN1 d2 l2 DN2 d3 l3 DN3
0470415 G1/2" DZR Cr 21,3 (1/2" (DN15)) 27 1/2" (DN15) 21,3 (1/2" (DN15)) 27 1/2" (DN15) 21,3 (1/2" (DN15)) 23 1/2" (DN15)

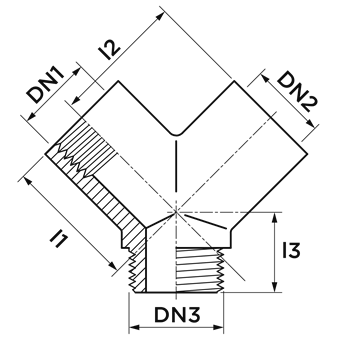

zie hierboven voor de afbeelding met afmetingen
kleur chroom
materialen messing (CB772S-G)
afwerking verchroomd
producent 8711985000009
vorm Y-stuk 45gr
verbinding G - binnendraad gas cilindrisch (BSPP), G - buitendraad gas cilindrisch (BSPP)
productgroep fittingen (demontabel)
ETIM klasse EC003025 Fitting met 3 aansluitingen
intrastatnummer 74122000
land van oorsprong Zweden
merk VSH
serie Draad
type D1119
label waarde
ETIM klasse EC003025 Fitting met 3 aansluitingen
Materiaal aansluiting 1 Messing
Oppervlaktebescherming aansluiting 1 Verchroomd
Materiaal aansluiting 2 Messing
Oppervlaktebescherming aansluiting 2 Verchroomd
Materiaal aansluiting 3 Messing
Oppervlaktebescherming aansluiting 3 Verchroomd
Uitvoering Y-stuk
Stromende uitvoering (met binnenradius) Nee
Verlopend Nee
Meerdelig Nee
Systeemgebonden Ja
Nom. diameter aansluiting 1 1/2" (15)
Uitwendige buisdiameter aansluiting 1 21,3mm
Uitwendige buisdiameter aansluiting 1 (imperial) 0,84"
Aansluiting 1 Binnendraad cilindrisch BSPP-G (ISO 228-1)
Nom. diameter aansluiting 2 1/2" (15)
Uitwendige buisdiameter aansluiting 2 21,3mm
Uitwendige buisdiameter aansluiting 2 (imperial) 0,84"
Aansluiting 2 Buitendraad cilindrisch BSPP-G (ISO 228-1)
Nom. diameter aansluiting 3 1/2" (15)
Uitwendige buisdiameter aansluiting 3 21,3mm
Uitwendige buisdiameter aansluiting 3 (imperial) 0,84"
Aansluiting 3 Binnendraad cilindrisch BSPP-G (ISO 228-1)
Hoofdkleur fitting Grijs
Lengte aansluiting 1 26,5mm
Lengte aansluiting 1 (imperial) 1,04"
Hoge treksterkte Ja
Lengte aansluiting 2 26,5mm
Lengte aansluiting 2 (imperial) 1,04"
Lengte aansluiting 3 22,5mm
Lengte aansluiting 3 (imperial) 0,89"
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Met thermische isolatie Nee
Met stootnok/-rand Ja
Afgedopt Nee
Aansluitingsindicator Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
