groep: CUN7520

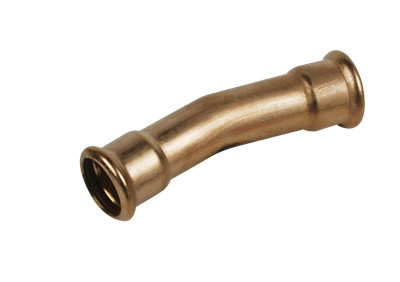

De VSH XPress CUN7520 is een 15° bocht CuNi met 2 pers aansluitingen. VSH XPress CuNi is geschikt voor gebruik in zout water en daarmee uitermate geschikt voor de scheepsbouw. Deze fittingen zijn voorzien van een bruine NBR o-ring. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
koeling
industrie
scheepsbouw
Bureau Veritas
DNV-GL
Lloyds Register
RINA
artikelnummer
afmeting
afmetingen
gewicht
verpakking
gtin
artikelnummer
afmeting
15
afmetingen
50x22x22 mm
gewicht
0,05 kg
verpakking
zak (5 st)
gtin
08711985358735
artikelnummer
afmeting
22
afmetingen
60x30x30 mm
gewicht
0,09 kg
verpakking
zak (2 st)
gtin
08711985358742
artikelnummer
afmeting
28
afmetingen
75x35x35 mm
gewicht
0,12 kg
verpakking
zak (2 st)
gtin
08711985358759
artikelnummer
afmeting
35
afmetingen
85x40x40 mm
gewicht
0,21 kg
verpakking
zak (1 st)
gtin
08711985358766
artikelnummer
afmeting
42
afmetingen
100x50x50 mm
gewicht
0,32 kg
verpakking
zak (1 st)
gtin
08711985358773
artikelnummer
afmeting
54
afmetingen
120x63x63 mm
gewicht
0,53 kg
verpakking
zak (1 st)
gtin
08711985358780
artikelnummer
afmeting
76,1
afmetingen
185x95x95 mm
gewicht
1,64 kg
verpakking
zak (1 st)
gtin
08711985358797
artikelnummer
afmeting
88,9
afmetingen
220x105x105 mm
gewicht
2,16 kg
verpakking
zak (1 st)
gtin
08711985358803
artikelnummer
afmeting
108
afmetingen
270x130x130 mm
gewicht
3,86 kg
verpakking
zak (1 st)
gtin
08711985358810
kleur
koper
materialen
koper nikkel (Cuni10Fe1.6Mn)
afwerking
geen
vorm
bocht (15º)
verbinding
press (M)
afdichting
NBR (Nitrilrubber)
productgroep
fittingen
ETIM klasse
EC003024 Fitting met 2 aansluitingen
intrastatnummer
74122000
merk
VSH
serie
XPress CuNi
type
CUN7520
max. werkdruk
16 bar
min. mediumtemperatuur
-20 °C
max. mediumtemperatuur
95 °C
piek mediumtemperatuur
110 °C
label
waarde
label
ETIM klasse
label
Materiaal aansluiting 1
waarde
Cunifer
label
Kwaliteitsklasse aansluiting 1
waarde
CuNi10Fe1.6Mn
label
Oppervlaktebescherming aansluiting 1
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 1
waarde
Onbehandeld
label
Materiaal aansluiting 2
waarde
Cunifer
label
Kwaliteitsklasse aansluiting 2
waarde
CuNi10Fe1.6Mn
label
Oppervlaktebescherming aansluiting 2
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 2
waarde
Onbehandeld
label
Vorm
waarde
Bocht
label
Bochthoek
waarde
15°
label
Verlopend
waarde
Nee
label
Excentrisch
waarde
Nee
label
Systeemgebonden
waarde
Ja
label
Aansluiting 1
waarde
Persmof
label
Contourcode aansluiting 1
waarde
M
label
Aansluiting 2
waarde
Persmof
label
Contourcode aansluiting 2
waarde
M
label
Hoofdkleur fitting
waarde
Koper
label
Druktrap klasse flens (PN)
waarde
PN 16
label
Materiaal afdichting
waarde
NBR (Nitril Butadieen Rubber)
label
Met stootnok/-rand
waarde
Nee
label
Hoge treksterkte
waarde
Ja
label
Mediumtemperatuur (continu)
waarde
-20°C - 95°C
label
Mediumtemperatuur (continu) (imperial)
waarde
-4°F - 203°F
label
Max. werkdruk bij 20°C
waarde
16bar
label
Max. werkdruk bij 20°C (imperial)
waarde
232,06psi
label
Met thermische isolatie
waarde
Nee
label
Met pakkingen
waarde
Nee
label
Afgedopt
waarde
Nee
label
Met aansluitingsindicator
waarde
Nee
label
FM keur
waarde
Nee
label
LPCB keur
waarde
Nee
label
ULC keur
waarde
Nee
label
UL-keur
waarde
Nee
label
DIN-CERTCO certificaat
waarde
Nee
label
VdS keur
waarde
Nee
label
Met TUV goedkeuring
waarde
Nee
label
DVGW-keur voor gas
waarde
Nee
label
DVGW-keur voor water
waarde
Nee
label
Gecertificeerd volgens NF 545
waarde
Nee
label
KIWA-keur
waarde
Nee
label
Gastec QA
waarde
Nee
label
KOMO-keur
waarde
Nee
label
Gastec QA - KE 214 (H2)
waarde
Nee
label
Type goedkeuring volgens BBR / EKS
waarde
Nee
