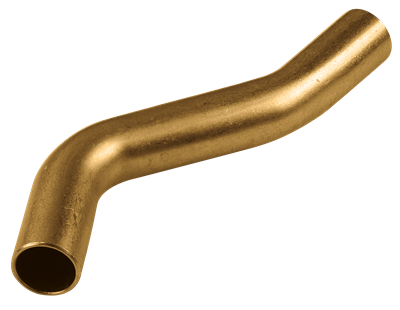

VSH XPress CuNi passeerbocht (2 x insteek)

VSH XPress CuNi passeerbocht (2 x insteek)

CUN7517

De VSH XPress CUN7517 is een CuNi passeerbocht met 2 buiseinden. VSH XPress CuNi is geschikt voor gebruik in zout water en daarmee uitermate geschikt voor de scheepsbouw. Deze fittingen zijn voorzien van een bruine NBR o-ring. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • Voorzien van alle relevante keuren

toepassingen

koeling

segmenten

scheepsbouw industrie

certificaten

Bureau Veritas DNV-GL Lloyds Register RINA
artikelnummer afmeting gewicht afmetingen verpakking gtin
7501340 15 0,09 kg 140x40x23 mm zak (2 st) 08711985358919
7501351 18 0,11 kg 150x55x25 mm zak (2 st) 08711985358926
7501362 22 0,15 kg 168x60x30 mm zak (2 st) 08711985358933
7501373 28 0,23 kg 190x80x28 mm zak (2 st) 08711985358940
kleur koper
materialen koper nikkel (Cuni10Fe1.6Mn)
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm sprong
verbinding buiseind
afdichting NBR (Nitrilrubber)
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
merk VSH
serie XPress CuNi
type CUN7517
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Cunifer
Kwaliteitsklasse aansluiting 1 CuNi10Fe1.6Mn
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Cunifer
Kwaliteitsklasse aansluiting 2 CuNi10Fe1.6Mn
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Sprong
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Verjongd spie/insteek eind
Aansluiting 2 Verjongd spie/insteek eind
Druktrap klasse flens PN 16
Materiaal afdichting NBR (Nitril Butadieen Rubber)
Met stootnok/-rand Nee
Hoge treksterkte Ja
Mediumtemperatuur (continu) -20°C - 95°C
Mediumtemperatuur (continu) (imperial) -4°F - 203°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
Gecertificeerd volgens NF 545 Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
