C9435
VSH PowerPress® C9435 is een 3-delige verloopkoppeling met buitendraad geschikt voor dikwandige buis. Door het toepassen van VSH PowerPress® kan op een snelle, eenvoudige en schone manier worden geïnstalleerd. Het assortiment bestaat uit DW-profiel pressfittingen en appendages in de afmetingen ½" tot en met 2”.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| PWR9401436 | 1/2"xR1/2" | 0,22 kg | 81x36x40 mm | zak (5 st) | 08711985471212 |
| PWR9401447 | 3/4"xR3/4" | 0,16 kg | 92x41x45 mm | zak (2 st) | 08711985471229 |
| PWR9401458 | 1"xR1" | 0,25 kg | 101x50x55 mm | zak (2 st) | 08711985471236 |
| PWR9401469 | 1 1/4"xR1 1/4" | 0,67 kg | 119x57x63 mm | zak (2 st) | 08711985471243 |

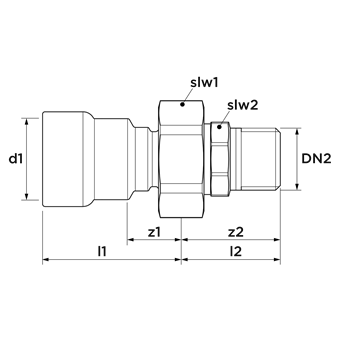

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PWR9401436 | 1/2"xR1/2" | 21,3 | DN15 | 48 | 20 | 36 | 21,3 | 1/2" (DN15) | 33 | 33 | 25 |
| PWR9401447 | 3/4"xR3/4" | 26,9 | DN20 | 53 | 22 | 41 | 26,9 | 3/4" (DN20) | 38 | 38 | 32 |
| PWR9401458 | 1"xR1" | 33,7 | DN25 | 59 | 23 | 50 | 33,7 | 1" (DN25) | 42 | 42 | 39 |
| PWR9401469 | 1 1/4"xR1 1/4" | 42,4 | DN32 | 73 | 25 | 57 | 42,4 | 1 1/4" (DN32) | 46 | 46 | 45 |
| kleur | grijs |
|---|---|
| materialen | brons, staal (St 35 (1.0308)) |
| afwerking | zink/nikkel |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | press (DW), R - buitendraad gas conisch (BSPT) |
| afdichting | EPDM |
| productgroep | fittingen (meerdelig) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | PowerPress |
| type | C9435 |
| UNSPS | 40174902 |
| SCIP | 2dc8f2fc-98c9-4447-b557-184ada83b520 |
210628_MSDS_VSH_PowerPress_EN data sheet |
download | |
 C9435 afbeelding |
png | download |
VSH PowerPress CSTB certificaten |
download | |
VSH PowerPress FM certificaten |
download | |
 Diagram diagram |
png | download |
VSH PowerPress instructions installatie- & onderhoudsdocument |
download | |
VSH PowerPress 3D CAD Step CAD |
zip | download |
VSH PowerPress 3D CAD IGES CAD |
zip | download |
VSH PowerPress 2D CAD dxf CAD |
zip | download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 35 (1.0308) |
| Oppervlaktebescherming aansluiting 1 | Zink/nikkel |
| Materiaal aansluiting 2 | Brons |
| Kwaliteitsklasse aansluiting 2 | CuSn5Zn5Pb2 |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 3-delig |
| Verlopend | Ja |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | DW |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -30°C - 120°C |
| Mediumtemperatuur (continu) (imperial) | -22°F - 248°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Ja |
| Afgedopt | Ja |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Ja |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress insteekdieptemarkeerder 1/2"-2" |
 |
PWR9401722 | VSH PowerPress vlakke dichting EPDM voor G3/4" |
|
PWR9401471 | VSH PowerPress vlakke dichting EPDM voor G1" |
|
PWR9401480 | VSH PowerPress vlakke dichting EPDM voor G1 1/4" |
|
PWR9401491 | VSH PowerPress vlakke dichting EPDM voor G1 1/2" |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
PWR9401471 | VSH PowerPress vlakke dichting EPDM voor G1" | 1 |
|
PWR9401480 | VSH PowerPress vlakke dichting EPDM voor G1 1/4" | 1 |
|
PWR9401491 | VSH PowerPress vlakke dichting EPDM voor G1 1/2" | 1 |
|
PWR9401733 | VSH PowerPress vlakke dichting EPDM voor G2" | 1 |
