C1447
De VSH XPress C1447 is een kruisstuk staalverzinkt met 4 pers aansluitingen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6341005 | 35x28x35x28 | 0,24 kg | 103x114x45 mm | zak (2 st) | 08711985269635 |
| 6340972 | 35x35x35x35 | 0,28 kg | 103x120x45 mm | zak (2 st) | 08711985269574 |
| 6341016 | 42x28x42x28 | 0,31 kg | 121x119x54 mm | zak (2 st) | 08711985269659 |
| 6340983 | 42x42x42x42 | 0,36 kg | 121x134x54 mm | zak (2 st) | 08711985269581 |
| 6341027 | 54x28x54x28 | 0,42 kg | 142x131x65 mm | zak (2 st) | 08711985269673 |
| 6340994 | 54x54x54x54 | 0,53 kg | 142x155x65 mm | zak (2 st) | 08711985269611 |

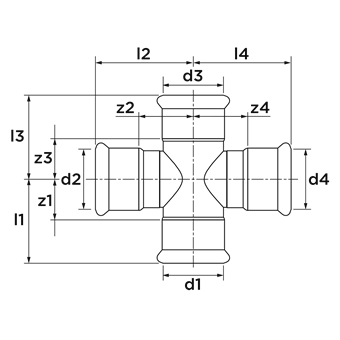

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 | d4 | DN4 | l4 | z4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6341005 | 35x28x35x28 | 35,0 | DN32 | 52 | 26 | 28,0 | DN25 | 57 | 34 | 35,0 | DN32 | 52 | 26 | 28,0 | DN25 | 57 | 34 |
| 6340972 | 35x35x35x35 | 35,0 | DN32 | 52 | 26 | 35,0 | DN32 | 60 | 34 | 35,0 | DN32 | 52 | 26 | 35,0 | DN32 | 60 | 34 |
| 6341016 | 42x28x42x28 | 42,0 | DN40 | 61 | 31 | 28,0 | DN25 | 60 | 37 | 42,0 | DN40 | 61 | 31 | 28,0 | DN25 | 60 | 37 |
| 6340983 | 42x42x42x42 | 42,0 | DN40 | 61 | 31 | 42,0 | DN40 | 67 | 37 | 42,0 | DN40 | 61 | 31 | 42,0 | DN40 | 67 | 37 |
| 6341027 | 54x28x54x28 | 54,0 | DN50 | 71 | 36 | 28,0 | DN25 | 66 | 43 | 54,0 | DN50 | 71 | 36 | 28,0 | DN25 | 66 | 43 |
| 6340994 | 54x54x54x54 | 54,0 | DN50 | 71 | 36 | 54,0 | DN50 | 78 | 43 | 54,0 | DN50 | 71 | 36 | 54,0 | DN50 | 78 | 43 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | kruisstuk, verloop (90º) |
| verbinding | press (M), Press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003026 Fitting met 4 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | XPress Staalverzinkt |
| type | C1447 |
 C1447 afbeelding |
png | download |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
download | |
VSH XPress Carbon LPCB certificaten |
download | |
VSH XPress Carbon Lloyds Register certificaten |
download | |
VSH XPress Carbon SBSC certificaten |
download | |
VSH XPress QB certificaten |
download | |
VSH _XPress_VdS certificaten |
download | |
VSH_XPress_Carbon-SPF certificaten |
download | |
VSH_XPress_Galvanized_RINA certificaten |
download | |
VSH_XPress_carbon_RISE certificaten |
download | |
 Diagram diagram |
png | download |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003026 Fitting met 4 aansluitingen |
| Materiaal | Staal |
| Kwaliteitsklasse | St 34.2 (1.0034) |
| Oppervlaktebescherming | Elektrolytisch verzinkt |
| Uitvoering | Kruisstuk 90° |
| Stromende uitvoering (met binnenradius) | Nee |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Wanddikte aansluiting 1 | 1,5mm |
| Aansluiting 1 | Persmof |
| Wanddikte aansluiting 2 | 1,5mm |
| Aansluiting 2 | Persmof |
| Wanddikte aansluiting 3 | 1,5mm |
| Aansluiting 3 | Persmof |
| Wanddikte aansluiting 4 | 1,5mm |
| Aansluiting 4 | Persmof |
| Contourcode | M |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Grijs |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| FM keur | Nee |
| LPCB keur | Ja |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Ja |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6222251 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35 |
 |
6119443 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 35 |
 |
6212646 | VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6340026 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 35x1,5 handbundel |
|
6241136 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 35x1,5 |
 |
6340741 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5 handbundel |
|
6204726 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5 |
 |
6205199 | VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress Staalverzinkt buis 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m) handbundel |
|
6119454 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 42 |
|
6222260 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42 |
|
6340037 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 42x1,5 handbundel |
|
6241147 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 42x1,5 |
|
6340752 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5 handbundel |
|
6204737 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5 |
|
6205201 | VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress Staalverzinkt buis 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m) handbundel |
|
6119465 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 54 |
|
6222271 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54 |
|
6340048 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 54x1,5 handbundel |
|
6241158 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 54x1,5 |
|
6340763 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5 handbundel |
|
6204748 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5 |
|
6205221 | VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress Staalverzinkt buis 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m) handbundel |
|
6222249 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 |
|
6119432 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 28 |
|
6340015 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 28x1,5 handbundel |
|
6241125 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 28x1,5 |
|
6340730 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 handbundel |
|
6204715 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 |
|
6205188 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) handbundel |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6222249 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 | 2 |
|
6222251 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35 | 4 |
|
6222260 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42 | 4 |
|
6222271 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54 | 4 |
