VSH XPress Staalverzinkt overschuifkoppeling (press x binnendraad)

groep: C1443

De VSH XPress C1443 is een overschuifkoppeling staalverzinkt met een pers en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

solar installatie

solar installatie

sprinkler

sprinkler

vacuüm

vacuüm

segmenten

woningbouw

woningbouw

brandbeveiliging

brandbeveiliging

utiliteitsbouw

utiliteitsbouw

industrie

industrie

scheepsbouw

scheepsbouw

certificaten

ATG

ATG

Bureau Veritas

Bureau Veritas

CNBOP

CNBOP

DNV-GL

DNV-GL

Lloyds Register

Lloyds Register

LPCB

LPCB

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SBSC

SBSC

SPF

SPF

VdS

VdS

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

6241312

afmeting

22xRp1/2"

afmetingen

114x32x32 mm

gewicht

0,1 kg

verpakking

zak (10 st)

gtin

08711985245301

artikelnummer

6241323

afmeting

22xRp3/4"

afmetingen

124x32x32 mm

gewicht

0,14 kg

verpakking

zak (10 st)

gtin

08711985245325

artikelnummer

6241268

afmeting

28xRp1/2"

afmetingen

118x37x37 mm

gewicht

0,15 kg

verpakking

zak (10 st)

gtin

08711985245264

artikelnummer

6241279

afmeting

28xRp3/4"

afmetingen

116x37x37 mm

gewicht

0,13 kg

verpakking

zak (10 st)

gtin

08711985245288

artikelnummer

size

d1

DN1

l1

z1

es1

d2

DN2

l2

z2

slw2

artikelnummer

6241312

size

22xRp1/2"

d1

22,0

DN1

DN20

l1

92

z1

0

es1

21

d2

21,3

DN2

1/2" (DN15)

l2

22

z2

15

slw2

28

artikelnummer

6241323

size

22xRp3/4"

d1

22,0

DN1

DN20

l1

97

z1

0

es1

21

d2

26,9

DN2

3/4" (DN20)

l2

27

z2

17

slw2

32

artikelnummer

6241268

size

28xRp1/2"

d1

28,0

DN1

DN25

l1

94

z1

0

es1

23

d2

21,3

DN2

1/2" (DN15)

l2

24

z2

15

slw2

32

artikelnummer

6241279

size

28xRp3/4"

d1

28,0

DN1

DN25

l1

93

z1

0

es1

23

d2

26,9

DN2

3/4" (DN20)

l2

23

z2

17

slw2

32

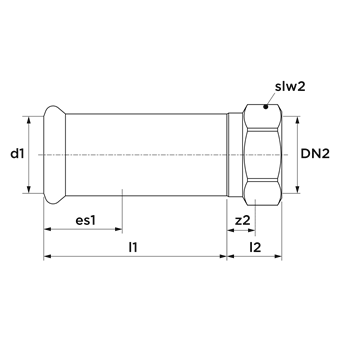

technical drawing for product

karakteristieken

kleur

zilver

materialen

staal (St 34.2 (1.0034))

afwerking

verzinkt

vorm

recht, verloop

verbinding

press (M), Rp - binnendraad cilindrisch (BSPT)

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

73079980

merk

VSH

serie

XPress Staalverzinkt

type

C1443

SCIP

233056dc-cd46-44db-9410-a4845109c0f6

techniek

max. werkdruk

16 bar

min. mediumtemperatuur

-35 °C

max. mediumtemperatuur

135 °C

piek mediumtemperatuur

150 °C

image for C1443

afbeelding | png

C1443

image for Diagram

diagram | png

Diagram

installatie- & onderhoudsdocument | pdf

VSH XPress installation instructions

certificaten | pdf

ATG3056_XPress_Carbon_F

certificaten | pdf

EPD VSH XPress Carbon

certificaten | pdf

Reach declaration

data sheet | pdf

SDS VSH XPress Carbon

certificaten | pdf

VSH XPress Carbon LPCB

certificaten | pdf

VSH XPress Carbon Lloyds Register

certificaten | pdf

VSH XPress Carbon SBSC

certificaten | pdf

VSH XPress Carbon SPF

certificaten | pdf

VSH XPress QB

certificaten | pdf

VSH _XPress_VdS

certificaten | pdf

VSH_XPress_Galvanized_RINA

certificaten | pdf

VSH_XPress_carbon_RISE

certificaten | pdf

ATG3056_XPress_Carbon

certificaten | pdf

VSH XPress Carbon&Stainless Bureau Veritas
