C1432

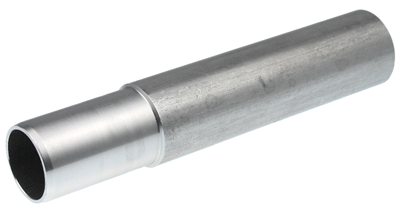

De VSH XPress C1432 is een recht laseinde, niet verzinkt, met 2 insteek einden. Door XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6207817 | 15x17 | 0,1 kg | 120x17x17 mm | zak (10 st) | 08711985132113 |
| 6207828 | 18x20 | 0,12 kg | 120x20x20 mm | zak (10 st) | 08711985132137 |
| 6207168 | 22x24 | 0,14 kg | 120x24x24 mm | zak (10 st) | 08711985124521 |
| 6207179 | 28x31 | 0,23 kg | 120x31x31 mm | zak (5 st) | 08711985124538 |
| 6201514 | 35x38 | 0,27 kg | 120x38x38 mm | zak (10 st) | 08711985225044 |
| 6201525 | 42x44,5 | 0,32 kg | 120x45x45 mm | zak (4 st) | 08711985097238 |
| 6201536 | 54x57 | 0,45 kg | 120x57x57 mm | zak (4 st) | 08711985097252 |
| 6206530 | 76,1x80,5 | 1,35 kg | 230x81x81 mm | zak (2 st) | 08711985165081 |
| 6206541 | 88,9x94,9 | 1,76 kg | 230x95x95 mm | zak (2 st) | 08711985165098 |
| 6206552 | 108x110 | 2,22 kg | 230x110x110 mm | zak (2 st) | 08711985165104 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | es1 |
|---|---|---|---|---|---|---|---|---|---|
| 6207817 | 15x17 | 15,0 | DN12 | 32 | 12 | 17,0 | DN12 | 88 | |
| 6207828 | 18x20 | 18,0 | DN15 | 32 | 12 | 20,0 | DN15 | 88 | |
| 6207168 | 22x24 | 22,0 | DN20 | 35 | 14 | 24,0 | DN20 | 85 | |
| 6207179 | 28x31 | 28,0 | DN25 | 35 | 12 | 31,0 | DN25 | 85 | |
| 6201514 | 35x38 | 35,0 | DN32 | 35 | 9 | 38,0 | DN32 | 85 | |
| 6201525 | 42x44,5 | 42,0 | DN40 | 40 | 10 | 44,5 | DN40 | 80 | |
| 6201536 | 54x57 | 54,0 | DN50 | 48 | 13 | 57,0 | DN50 | 72 | |
| 6206530 | 76,1x80,5 | 76,1 | DN65 | 100 | 45 | 80,5 | DN65 | 130 | 55 |
| 6206541 | 88,9x94,9 | 88,9 | DN80 | 115 | 52 | 94,9 | DN80 | 115 | 63 |
| 6206552 | 108x110 | 108,0 | DN100 | 115 | 38 | 110,0 | DN100 | 115 | 77 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | las, buiseind |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | XPress Staalverzinkt |
| type | C1432 |
 C1432 afbeelding |
png | download |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
download | |
VSH XPress Carbon Lloyds Register certificaten |
download | |
VSH XPress QB certificaten |
download | |
VSH_XPress_Carbon-SPF certificaten |
download | |
VSH_XPress_Galvanized_RINA certificaten |
download | |
VSH_XPress_carbon_RISE certificaten |
download | |
 Diagram diagram |
png | download |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Lasaansluiting |
| Aansluiting 2 | Verjongd spie/insteek eind |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6212646 | VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108 |
