VSH XPress Staalverzinkt bocht 90° (press x insteek)

VSH XPress Staalverzinkt bocht 90° (press x insteek)

C1411

De VSH XPress C1411 is een 90º bocht staalverzinkt met een pers en een buiseind. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

verwarming koeling perslucht solar installatie sprinkler vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging

certificaten

ATG Bureau Veritas CNBOP DNV-GL Lloyds Register LPCB QB (CSTBat) RINA RISE SBSC SPF UL ULc VdS
assortiment
artikelnummer afmeting gewicht afmetingen verpakking gtin
6201624 12xØ12 0,03 kg 41x52x20 mm zak (10 st) 08711985095753
6201635 15xØ15 0,05 kg 49x60x23 mm zak (10 st) 08711985095777
6201646 18xØ18 0,06 kg 54x65x27 mm zak (10 st) 08711985095791
6201657 22xØ22 0,08 kg 62x74x32 mm zak (10 st) 08711985095814
6201668 28xØ28 0,12 kg 75x84x38 mm zak (5 st) 08711985140217
6201679 35xØ35 0,17 kg 89x98x45 mm zak (5 st) 08711985139310
6201681 42xØ42 0,26 kg 108x119x54 mm zak (2 st) 08711985095876
6201690 54xØ54 0,37 kg 132x143x65 mm zak (2 st) 08711985095890
6340290 66,7xØ66,7 0,79 kg 178x199x83 mm zak (1 st) 08711985292299
6208061 76,1xØ76,1 1,07 kg 193x215x95 mm zak (2 st) 08711985162042
6208070 88,9xØ88,9 1,3 kg 223x248x110 mm zak (2 st) 08711985162059
6208081 108xØ108 2 kg 270x299x133 mm zak (2 st) 08711985162066
afmetingen
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 radius hoek
6201624 12xØ12 12,0 DN10 35 18 12,0 DN10 42 15 90
6201635 15xØ15 15,0 DN12 41 21 15,0 DN12 49 18 90
6201646 18xØ18 18,0 DN15 45 25 18,0 DN15 51 22 90
6201657 22xØ22 22,0 DN20 51 30 22,0 DN20 58 27 90
6201668 28xØ28 28,0 DN25 61 38 28,0 DN25 66 34 90
6201679 35xØ35 35,0 DN32 72 46 35,0 DN32 76 42 90
6201681 42xØ42 42,0 DN40 87 57 42,0 DN40 93 51 90
6201690 54xØ54 54,0 DN50 105 70 54,0 DN50 111 65 90
6340290 66,7xØ66,7 66,7 DN65 145 95 66,7 DN65 157 80 90
6208061 76,1xØ76,1 76,1 DN65 155 100 76,1 DN65 168 92 90
6208070 88,9xØ88,9 88,9 DN80 179 116 88,9 DN80 193 107 90
6208081 108xØ108 108,0 DN100 216 139 108,0 DN100 233 130 90

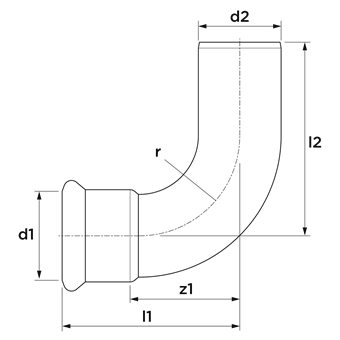

zie hierboven voor de afbeelding met afmetingen
karakteristieken

karakteristieken

kleur zilver
materialen staal (St 34.2 (1.0034))
afwerking verzinkt
producent Aalberts integrated piping systems B.V. (VSH)
vorm bocht (90º)
verbinding press (M), buiseind
afdichting EPDM
algemeen

algemeen

productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73079980
land van oorsprong Nederland
merk VSH
serie XPress Staalverzinkt
type C1411
downloads
ETIM
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Staal
Kwaliteitsklasse aansluiting 1 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Staal
Kwaliteitsklasse aansluiting 2 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Vorm Bocht
Uitvoering 1-delig
Bochthoek 90°
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Aansluiting 2 Spie/insteek
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Hoge treksterkte Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 16bar
Max. werkdruk bij 20°C (imperial) 232,06psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
DIN-CERTCO certificaat Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
Gecertificeerd volgens NF 545 Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
