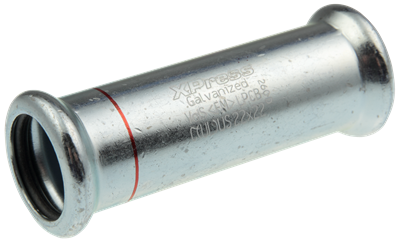

VSH XPress Staalverzinkt overschuifkoppeling (2 x press)

VSH XPress Staalverzinkt overschuifkoppeling (2 x press)

C1403

De VSH XPress C1403 is een overschuifkoppeling staalverzinkt met 2 pers aansluitingen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting

toepassingen

verwarming koeling perslucht solar installatie sprinkler vacuüm

segmenten

gebouwinstallaties scheepsbouw brandbeveiliging

certificaten

ATG Bureau Veritas CNBOP DNV-GL Lloyds Register LPCB QB (CSTBat) RINA RISE SBSC SPF UL ULc VdS
artikelnummer afmeting gewicht afmetingen verpakking gtin
6201437 12 0,04 kg 67x20x20 mm zak (10 st) 08711985094756
6201448 15 0,06 kg 80x23x23 mm zak (10 st) 08711985094770
6201459 18 0,07 kg 80x27x27 mm zak (10 st) 08711985094794
6201461 22 0,08 kg 84x32x32 mm zak (10 st) 08711985094817
6201470 28 0,11 kg 92x38x38 mm zak (5 st) 08711985094831
6201481 35 0,16 kg 103x45x45 mm zak (5 st) 08711985139235
6201492 42 0,22 kg 121x54x54 mm zak (4 st) 08711985094879
6201503 54 0,33 kg 140x65x65 mm zak (2 st) 08711985139242
6341357 66,7 0,68 kg 198x83x83 mm zak (2 st) 08711985292435
6206233 76,1 0,94 kg 230x95x95 mm zak (2 st) 08711985182095
6206244 88,9 1,28 kg 261x110x110 mm zak (2 st) 08711985161786
6206255 108 2,22 kg 301x133x133 mm zak (2 st) 08711985182163
artikelnummer afmeting d1 l1 DN1 es1 d2 l2 DN2 es2
6201437 12 12 (DN10) 34 DN10 17 12 (DN10) 34 DN10 17
6201448 15 15 (DN12) 40 DN12 20 15 (DN12) 40 DN12 20
6201459 18 18 (DN15) 40 DN15 20 18 (DN15) 40 DN15 20
6201461 22 22 (DN20) 42 DN20 21 22 (DN20) 42 DN20 21
6201470 28 28 (DN25) 46 DN25 23 28 (DN25) 46 DN25 23
6201481 35 35 (DN32) 52 DN32 26 35 (DN32) 52 DN32 26
6201492 42 42 (DN40) 61 DN40 30 42 (DN40) 61 DN40 30
6201503 54 54 (DN50) 70 DN50 35 54 (DN50) 70 DN50 35
6341357 66,7 66,7 (DN65) 99 DN65 77 66,7 (DN65) 99 DN65 77
6206233 76,1 76,1 (DN65) 115 DN65 50 76,1 (DN65) 115 DN65 50
6206244 88,9 88,9 (DN80) 131 DN80 55 88,9 (DN80) 131 DN80 55
6206255 108 108 (DN100) 151 DN100 63 108 (DN100) 151 DN100 63
zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen staal (St 34.2 (1.0034))
afwerking verzinkt
producent 8711985000009
vorm recht
verbinding press (M)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73079980
land van oorsprong Nederland
merk VSH
serie XPress Staalverzinkt
type C1403
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Staal
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Staal
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Vorm Recht
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Aansluiting 2 Persmof
Druktrap klasse flens PN 16
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoge treksterkte Ja
Max. werkdruk bij 20°C (imperial) 232,06psi
Met pakkingen Nee
Met thermische isolatie Nee
Met stootnok/-rand Nee
Afgedopt Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee

accessoires

artikelnummer omschrijving
6222205 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 12
6212646 VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108
6211898 Ontbramer voor staalverzinkt en RVS buis 12-54
6206266 VSH SudoXPress Staalverzinkt buis 12x1,2 (l=3m)
6209929 VSH SudoXPress Staalverzinkt buis 12x1,2 (l=6m) handbundel
6205144 VSH SudoXPress Staalverzinkt buis 12x1,2 (l=6m)
6222216 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 15
6119401 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 15
6340708 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 handbundel
6204682 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2
6209931 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) handbundel
6206277 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=3m)
6205155 VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m)
6119410 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 18
6222227 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 18
6340719 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 handbundel
6204693 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2
6205166 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m)
6206288 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=3m)
6209940 VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) handbundel
6119421 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 22
6222238 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 22
6340004 VSH XPress Staalverzinkt Sendzimir verzinkte buis 22x1,5 handbundel
6241114 VSH XPress Staalverzinkt Sendzimir verzinkte buis 22x1,5
6340721 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 handbundel
6204704 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5
6205177 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m)
6206299 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=3m)
6209951 VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) handbundel
6222249 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28
6119432 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 28
6340015 VSH XPress Staalverzinkt Sendzimir verzinkte buis 28x1,5 handbundel
6241125 VSH XPress Staalverzinkt Sendzimir verzinkte buis 28x1,5
6340730 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 handbundel
6204715 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5
6205188 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m)
6206301 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=3m)
6209962 VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) handbundel
6222251 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35
6119443 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 35
6340026 VSH XPress Staalverzinkt Sendzimir verzinkte buis 35x1,5 handbundel
6241136 VSH XPress Staalverzinkt Sendzimir verzinkte buis 35x1,5
6340741 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5 handbundel
6204726 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 35x1,5
6205199 VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m)
6206310 VSH SudoXPress Staalverzinkt buis 35x1,5 (l=3m)
6203923 VSH SudoXPress Staalverzinkt buis 35x1,5 (l=6m) handbundel
6119454 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 42
6222260 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42
6340037 VSH XPress Staalverzinkt Sendzimir verzinkte buis 42x1,5 handbundel
6241147 VSH XPress Staalverzinkt Sendzimir verzinkte buis 42x1,5
6340752 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5 handbundel
6204737 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 42x1,5
6205201 VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m)
6206321 VSH SudoXPress Staalverzinkt buis 42x1,5 (l=3m)
6203934 VSH SudoXPress Staalverzinkt buis 42x1,5 (l=6m) handbundel
6119465 VSH XPress Staalverzinkt+RVS O-ring FPM LBP 54
6222271 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54
6340048 VSH XPress Staalverzinkt Sendzimir verzinkte buis 54x1,5 handbundel
6241158 VSH XPress Staalverzinkt Sendzimir verzinkte buis 54x1,5
6340763 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5 handbundel
6204748 VSH SudoXPress Staalverzinkt buis met PP-ommanteling 54x1,5
6205221 VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m)
6206332 VSH SudoXPress Staalverzinkt buis 54x1,5 (l=3m)
6203945 VSH SudoXPress Staalverzinkt buis 54x1,5 (l=6m) handbundel
6208015 VSH XPress Staalverzinkt+RVS O-ring EPDM 76,1
6119377 VSH XPress Staalverzinkt+RVS O-ring FPM 76,1
6340059 VSH XPress Staalverzinkt Sendzimir verzinkte buis 76,1x2,0 handbundel
6241378 VSH XPress Staalverzinkt Sendzimir verzinkte buis 76,1x2,0
6204803 VSH SudoXPress Staalverzinkt buis 76,1x2,0 (l=6m)
6203956 VSH SudoXPress Staalverzinkt buis 76,1x2,0 (l=6m) handbundel
6208026 VSH XPress Staalverzinkt+RVS O-ring EPDM 88,9
6119388 VSH XPress Staalverzinkt+RVS O-ring FPM 88,9
6340061 VSH XPress Staalverzinkt Sendzimir verzinkte buis 88,9x2,0 handbundel
6241389 VSH XPress Staalverzinkt Sendzimir verzinkte buis 88,9x2,0
6204814 VSH SudoXPress Staalverzinkt buis 88,9x2,0 (l=6m)
6203967 VSH SudoXPress Staalverzinkt buis 88,9x2,0 (l=6m) handbundel
6208037 VSH XPress Staalverzinkt+RVS O-ring EPDM 108
6119399 VSH XPress Staalverzinkt+RVS O-ring FPM 108
6340070 VSH XPress Staalverzinkt Sendzimir verzinkte buis 108x2,0 handbundel
6241391 VSH XPress Staalverzinkt Sendzimir verzinkte buis 108x2,0
6204825 VSH SudoXPress Staalverzinkt buis 108x2,0 (l=6m)
6203978 VSH SudoXPress Staalverzinkt buis 108x2,0 (l=6m) handbundel
6204836 VSH SudoXPress Staalverzinkt buis 66,7x1,5 (l=6m)
6208972 VSH SudoXPress Staalverzinkt buis 66,7x1,5 (l=6m) handbundel

bevat

artikelnummer omschrijving
6222205 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 12 2
6222216 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 15 2
6222227 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 18 2
6222238 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 22 2
6222249 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 2
6222251 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 35 2
6222260 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 42 2
6222271 VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 54 2
6208015 VSH XPress Staalverzinkt+RVS O-ring EPDM 76,1 2
6208026 VSH XPress Staalverzinkt+RVS O-ring EPDM 88,9 2
6208037 VSH XPress Staalverzinkt+RVS O-ring EPDM 108 2
6208180 VSH XPress Staalverzinkt O-ring EPDM 66,7 2
