C1401

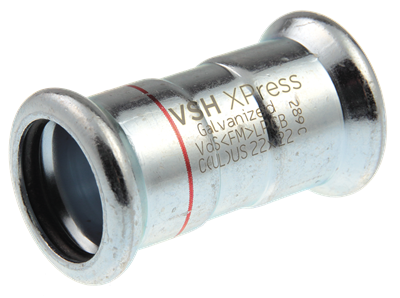

De VSH XPress C1401 is een rechte koppeling staalverzinkt met 2 pers aansluitingen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6201351 | 12 | 0,03 kg | 47x20x20 mm | zak (10 st) | 08711985094329 |
| 6201360 | 15 | 0,04 kg | 50x23x23 mm | zak (10 st) | 08711985094411 |
| 6201371 | 18 | 0,04 kg | 53x27x27 mm | zak (10 st) | 08711985094435 |
| 6201382 | 22 | 0,06 kg | 52x32x32 mm | zak (10 st) | 08711985094459 |
| 6201393 | 28 | 0,07 kg | 56x38x38 mm | zak (10 st) | 08711985094473 |
| 6201404 | 35 | 0,1 kg | 62x45x45 mm | zak (5 st) | 08711985139228 |
| 6201415 | 42 | 0,14 kg | 76x54x54 mm | zak (4 st) | 08711985094510 |
| 6201426 | 54 | 0,19 kg | 86x65x65 mm | zak (4 st) | 08711985094534 |
| 6340411 | 66,7 | 0,4 kg | 119x83x83 mm | zak (2 st) | 08711985292411 |
| 6206200 | 76,1 | 0,54 kg | 126x95x95 mm | zak (4 st) | 08711985174052 |
| 6206211 | 88,9 | 0,73 kg | 143x110x110 mm | zak (4 st) | 08711985173895 |
| 6206222 | 108 | 1,09 kg | 171x133x133 mm | zak (2 st) | 08711985182156 |

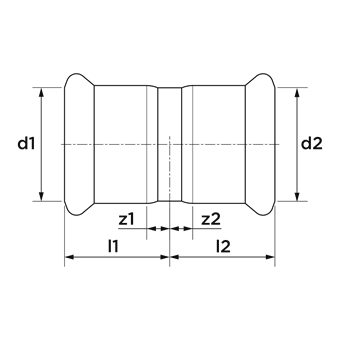

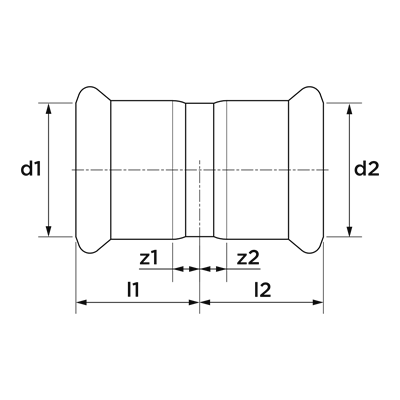

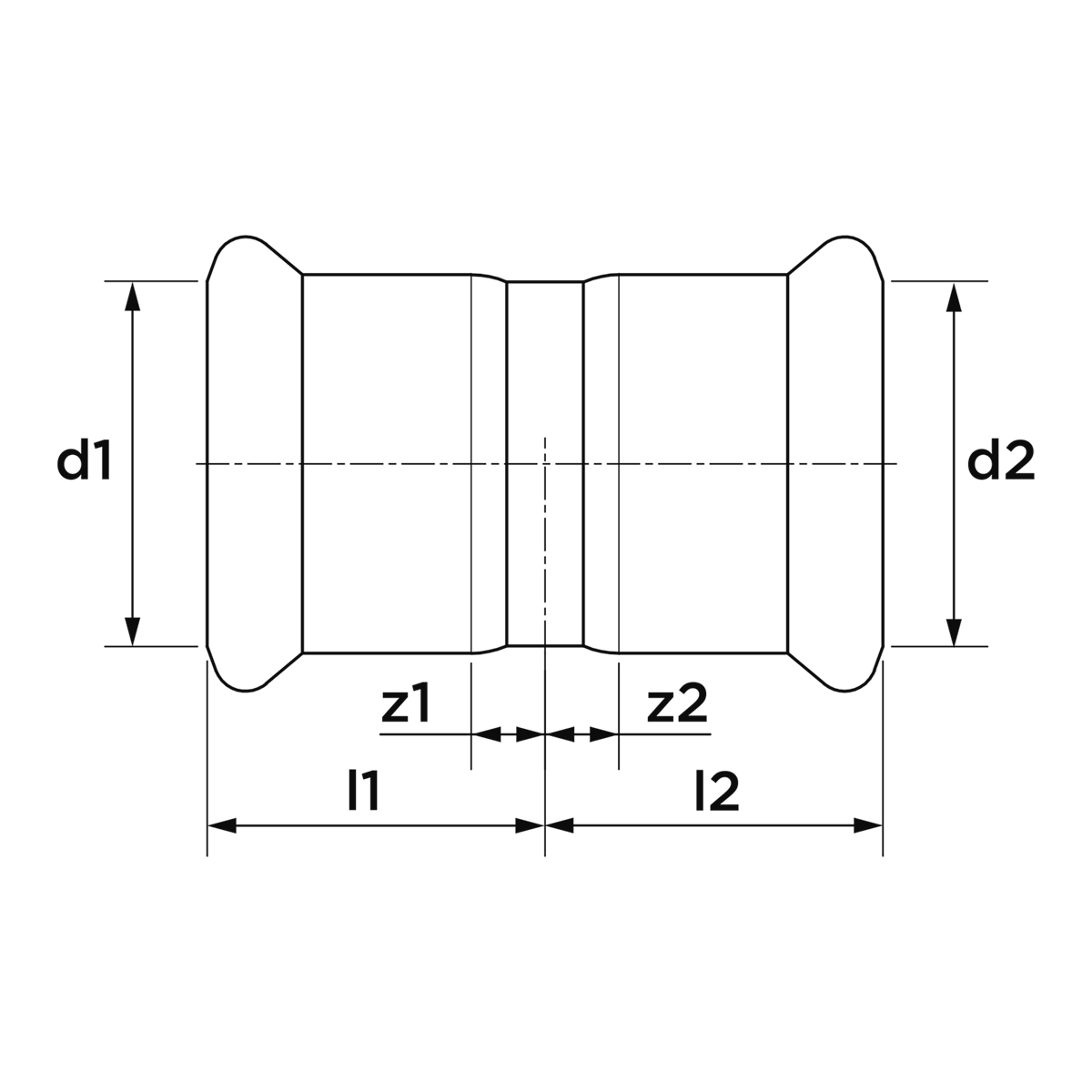

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 6201351 | 12 | 12,0 | DN10 | 24 | 7 | 12,0 | DN10 | 24 | 7 |
| 6201360 | 15 | 15,0 | DN12 | 25 | 5 | 15,0 | DN12 | 25 | 5 |
| 6201371 | 18 | 18,0 | DN15 | 25 | 5 | 18,0 | DN15 | 25 | 5 |
| 6201382 | 22 | 22,0 | DN20 | 26 | 5 | 22,0 | DN20 | 26 | 5 |
| 6201393 | 28 | 28,0 | DN25 | 28 | 5 | 28,0 | DN25 | 28 | 5 |
| 6201404 | 35 | 35,0 | DN32 | 31 | 5 | 35,0 | DN32 | 31 | 5 |
| 6201415 | 42 | 42,0 | DN40 | 37 | 7 | 42,0 | DN40 | 37 | 7 |
| 6201426 | 54 | 54,0 | DN50 | 43 | 8 | 54,0 | DN50 | 43 | 8 |
| 6340411 | 66,7 | 66,7 | DN65 | 60 | 10 | 66,7 | DN65 | 60 | 10 |
| 6206200 | 76,1 | 76,1 | DN65 | 63 | 8 | 76,1 | DN65 | 63 | 8 |
| 6206211 | 88,9 | 88,9 | DN80 | 72 | 9 | 88,9 | DN80 | 72 | 9 |
| 6206222 | 108 | 108,0 | DN100 | 86 | 9 | 108,0 | DN100 | 86 | 9 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | XPress Staalverzinkt |
| type | C1401 |
| UNSPS | 40172602 |
ATG3056_XPress_Carbon_F certificaten |
download | |
 C1401 afbeelding |
png | download |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
download | |
VSH XPress Carbon LPCB certificaten |
download | |
VSH XPress Carbon Lloyds Register certificaten |
download | |
VSH XPress Carbon SBSC certificaten |
download | |
VSH XPress QB certificaten |
download | |
VSH _XPress_VdS certificaten |
download | |
VSH_XPress_Carbon-SPF certificaten |
download | |
VSH_XPress_Galvanized_RINA certificaten |
download | |
VSH_XPress_carbon_RISE certificaten |
download | |
ATG3056_XPress_Carbon certificaten |
download | |
 Diagram diagram |
png | download |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | M |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
