C1062
De VSH Soldeer Messing C1062 is rechte 3-delige koppeling met een soldeer en een binnendraad aansluiting. VSH Soldeer Messing biedt een assortiment fittingen voor elke zacht soldeer toepassing. Hoge kwaliteit en een grote maatnauwkeurigheid zijn de topprioriteiten van het VSH Soldeer Messing assortiment.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 0624021 | 22xRp3/4" | 0,19 kg | 47x43x43 mm | zak (5 st) | 08711985002997 |
| 0415624 | 28xG1" | 0,26 kg | 55x53x53 mm | zak (2 st) | 08711985003338 |
| 0415723 | 35xG1 1/4" | 0,33 kg | 52x60x60 mm | zak (1 st) | 08711985040159 |
| 0415822 | 42xG1 1/2" | 0,58 kg | 58x75x75 mm | zak (1 st) | 08711985145694 |
| 0415921 | 54xG2" | 1,03 kg | 68x87x87 mm | zak (1 st) | 08711985028416 |

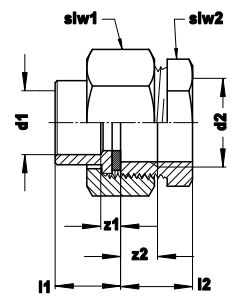

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0624021 | 22xRp3/4" | 22,0 | DN20 | 21 | 6 | 36 | 26,9 | 3/4" (DN20) | 26 | 9 | 37 |
| 0415624 | 28xG1" | 28,0 | DN25 | 23 | 5 | 42 | 33,7 | 1" (DN25) | 22 | 10 | 46 |
| 0415723 | 35xG1 1/4" | 35,0 | DN32 | 28 | 5 | 48 | 42,4 | 1 1/4" (DN32) | 24 | 12 | 52 |
| 0415822 | 42xG1 1/2" | 42,0 | DN40 | 32 | 5 | 60 | 48,3 | 1 1/2" (DN40) | 26 | 13 | 65 |
| 0415921 | 54xG2" | 54,0 | DN50 | 37 | 5 | 75 | 60,3 | 2" (DN50) | 31 | 17 | 80 |
| kleur | messing |
|---|---|
| materialen | messing (CW617N) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | soldeer |
| afdichting | Metaaldichtend |
| productgroep | fittingen (meerdelig) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | Soldeer |
| type | C1062 |
| UNSPS | 40174901 |
| SCIP | 9096d92f-2905-489e-9245-022c48ad808b |

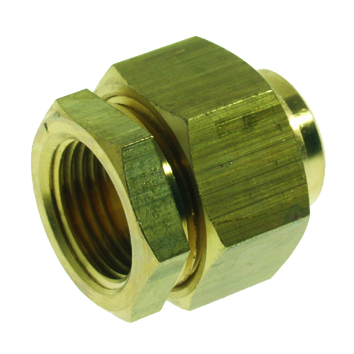

 C1062 afbeelding |
png | download |
VSH End Feed Gas instructions installatie- & onderhoudsdocument |
download | |
VSH End Feed MSDS data sheet |
download | |
VSH Soldeer GASTEQ certificaten |
download | |
VSH Solder fittings Gastec H2 certificaten |
download | |
 Diagram diagram |
jpg | download |
VSH End Feed Brass installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 3-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Soldeermof |
| Hoofdkleur fitting | Messing |
| Druktrap klasse flens | PN 25 |
| Materiaal afdichting | Metaaldichtend |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 25bar |
| Max. werkdruk bij 20°C (imperial) | 362,59psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
