VSH Soldeer Messing muurplaat hoog 180° (2 x soldeer x binnendraad)

groep: C1043

De VSH Soldeer Messing C1043 is een hoge 180° muurplaat met 2 soldeer aansluitingen en een binnendraad aansluiting. VSH Soldeer Messing biedt een assortiment fittingen voor elke zacht soldeer toepassing. Hoge kwaliteit en een grote maatnauwkeurigheid zijn de topprioriteiten van het VSH Soldeer Messing assortiment.

  • vervaardigd uit hoogwaardig messing
  • dezelfde fitting toepassingen voor water en gas
  • voorzien van alle relevante keuren
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

drinkwater

drinkwater

aardgas

aardgas

verwarming

verwarming

koeling

koeling

perslucht

perslucht

solar installatie

solar installatie

vacuüm

vacuüm

waterstof (H2)

waterstof (H2)

water

water

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

GASTEC

GASTEC

Gastec-H2-ready

Gastec-H2-ready

KIWA

KIWA

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

artikelnummer

0424732

size

15xRp1/2"x15

d1

15,0

DN1

DN12

l1

22

z1

11

d2

21,3

DN2

1/2" (DN15)

l2

34

z2

19

d3

15,0

DN3

DN12

l3

22

z3

11

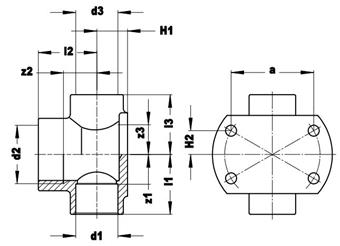

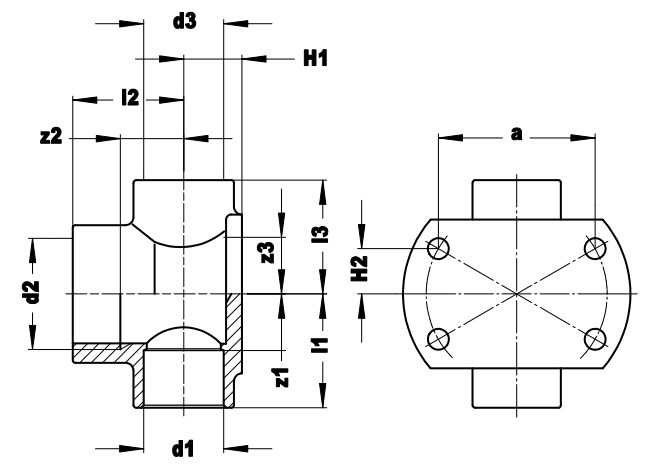

technical drawing for product

karakteristieken

kleur

messing

materialen

messing (CW617N)

afwerking

geen

vorm

muurplaat (90º)

verbinding

soldeer, Rp - binnendraad cilindrisch (BSPT), Soldeer

afdichting

Metaaldichtend

algemeen

productgroep

fittingen

ETIM klasse

EC003099 Muurplaat

intrastatnummer

74122000

merk

VSH

serie

Soldeer

type

C1043

SCIP

9096d92f-2905-489e-9245-022c48ad808b

techniek

max. werkdruk

25 bar

min. mediumtemperatuur

-20 °C

max. mediumtemperatuur

110 °C

image for C1043

afbeelding | png

C1043

image for Diagram

diagram | jpg

Diagram

installatie- & onderhoudsdocument | pdf

VSH End Feed Gas instructions

data sheet | pdf

VSH End Feed MSDS

certificaten | pdf

VSH Soldeer GASTEC

certificaten | pdf

VSH Soldeer KIWA

certificaten | pdf

VSH Solder fittings Gastec H2

label

waarde

label

ETIM klasse

label

Materiaal behuizing

waarde

Messing

label

Materiaalkwaliteit

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming

waarde

Onbehandeld

label

Vorm

waarde

Doorlopend recht

label

Systeemgebonden

waarde

Nee

label

Nom. diameter aansluiting 1

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 1

waarde

15mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

0,59"

label

Nom. diameter aansluiting 2

waarde

1/2" (15)

label

Uitwendige buisdiameter aansluiting 2

waarde

21,3mm

label

Uitwendige buisdiameter aansluiting 2 (imperial)

waarde

0,84"

label

Aansluiting

waarde

Soldeermof

label

Draadmaat kraanaansluiting

waarde

1/2"

label

Lengte aansluiting 1

waarde

22mm

label

Lengte aansluiting 1 (imperial)

waarde

0,87"

label

Werkende lengte aansluiting 1

waarde

11mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,43"

label

Wanddikte aansluiting 1

waarde

1,4mm

label

Wanddikte aansluiting 1 (imperial)

waarde

0,06"

label

Lengte aansluiting 2

waarde

34mm

label

Lengte aansluiting 2 (imperial)

waarde

1,34"

label

Werkende lengte aansluiting 2

waarde

19mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

0,75"

label

Lengte vanaf muurplaat

waarde

45mm

label

Lengte aansluiting 3

waarde

22mm

label

Lengte aansluiting 3 (imperial)

waarde

0,87"

label

Werkende lengte aansluiting 3

waarde

11mm

label

Werkende lengte aansluiting 3 (imperial)

waarde

0,43"

label

Wanddikte aansluiting 3

waarde

1,4mm

label

Wanddikte aansluiting 3 (imperial)

waarde

0,06"

label

Mediumtemperatuur (continu)

waarde

°C - 110°C

label

Mediumtemperatuur (continu) (imperial)

waarde

°F - 230°F

label

Max. werkdruk bij 20°C

waarde

25bar

label

Max. werkdruk bij 20°C (imperial)

waarde

362,59psi

label

Met aansluitingsindicator

waarde

Nee

label

Met beschermkap

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Ja

label

Gastec QA

waarde

Ja

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Ja

label

Type goedkeuring volgens BBR / EKS

waarde

Nee

artikelnummer

CO2-footprint (A-C) embodied carbon

gegevensbron

artikelnummer

0424732

CO2-footprint (A-C) embodied carbon

0,59kgCO2e

gegevensbron

TM65
