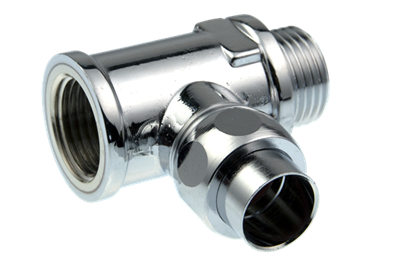

VSH Soldeer Messing kraan T-stuk Chroom (buitendraad x binnendraad x soldeer)

groep: C1025

De VSH Soldeer Messing C1025 is een verchroomd kraan T-stuk met een binnendraad, buitendraad en een soldeer aansluiting. VSH Soldeer Messing biedt een assortiment fittingen voor elke zacht soldeer toepassing. Hoge kwaliteit en een grote maatnauwkeurigheid zijn de topprioriteiten van het VSH Soldeer Messing assortiment.

  • vervaardigd uit hoogwaardig messing
  • dezelfde fitting toepassingen voor water en gas
  • voorzien van alle relevante keuren
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

drinkwater

drinkwater

verwarming

verwarming

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

geen certificaten beschikbaar

artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

d3

DN3

z3

slw0

artikelnummer

0492338

size

G1/2x15xG1/2 Cr

d1

21,3

DN1

1/2" (DN15)

l1

43

z1

32

slw1

23

d2

15,0

DN2

DN12

l2

0

z2

21

d3

21,3

DN3

1/2" (DN15)

z3

32

slw0

27

artikelnummer

size

slw0

G1/2x15xG1/2 Cr

27

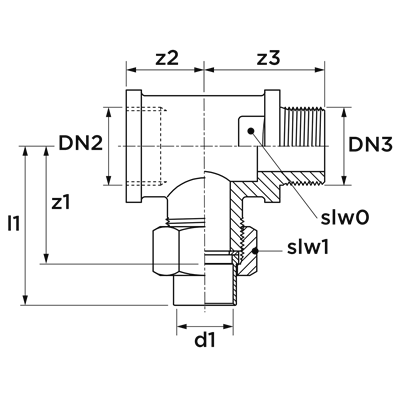

technical drawing for product

karakteristieken

kleur

chroom

materialen

messing (CW617N)

afwerking

verchroomd

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

T-stuk (90º)

verbinding

G - buitendraad gas cilindrisch (BSPP), soldeer, G - binnendraad gas cilindrisch (BSPP)

afdichting

Metaaldichtend

algemeen

productgroep

fittingen

ETIM klasse

EC003025 Fitting met 3 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

Soldeer

type

C1025

UNSPS

40174601

SCIP

9096d92f-2905-489e-9245-022c48ad808b

label

waarde

label

Materiaal aansluiting 1

waarde

Messing

label

Kwaliteitsklasse aansluiting 1

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming aansluiting 1

waarde

Verchroomd

label

Materiaal aansluiting 2

waarde

Messing

label

Kwaliteitsklasse aansluiting 2

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming aansluiting 2

waarde

Verchroomd

label

Materiaal aansluiting 3

waarde

Messing

label

Kwaliteitsklasse aansluiting 3

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming aansluiting 3

waarde

Verchroomd

label

Model

waarde

T-stuk

label

Hoek

waarde

90°

label

Stromende uitvoering (met binnenradius)

waarde

Nee

label

Verlopend

waarde

Nee

label

Meerdelig

waarde

Nee

label

Systeemgebonden

waarde

Nee

label

Nom. diameter aansluiting 1

waarde

1/2" (15)

label

Uitwendige buisdiameter aansluiting 1

waarde

21,3mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

0,84"

label

Aansluiting 1

waarde

Buitendraad cilindrisch BSPP-G (ISO 228-1)

label

Nom. diameter aansluiting 2

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 2

waarde

15mm

label

Uitwendige buisdiameter aansluiting 2 (imperial)

waarde

0,59"

label

Wanddikte aansluiting 2

waarde

1,4mm

label

Aansluiting 2

waarde

Soldeermof

label

Nom. diameter aansluiting 3

waarde

1/2" (15)

label

Uitwendige buisdiameter aansluiting 3

waarde

21,3mm

label

Uitwendige buisdiameter aansluiting 3 (imperial)

waarde

0,84"

label

Aansluiting 3

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Druktrap klasse flens

waarde

PN 25

label

Materiaal afdichting

waarde

Metaaldichtend

label

Hoofdkleur fitting

waarde

Chroom

label

Lengte aansluiting 1

waarde

42,5mm

label

Lengte aansluiting 1 (imperial)

waarde

1,67"

label

Werkende lengte aansluiting 1

waarde

31,5mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

1,24"

label

Hoge treksterkte

waarde

Ja

label

Lengte aansluiting 2

waarde

0mm

label

Lengte aansluiting 2 (imperial)

waarde

0"

label

Werkende lengte aansluiting 2

waarde

21mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

0,83"

label

Werkende lengte aansluiting 3

waarde

32mm

label

Werkende lengte aansluiting 3 (imperial)

waarde

1,26"

label

Sleutelwijdte

waarde

27mm

label

Sleutelwijdte (imperial)

waarde

1,06"

label

Max. werkdruk bij 20°C

waarde

25bar

label

Max. werkdruk bij 20°C (imperial)

waarde

362,59psi

label

Sleutelwijdte wartel

waarde

23mm

label

Sleutelwijdte wartel (imperial)

waarde

0,91"

label

Met pakkingen

waarde

Ja

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

Met thermische isolatie

waarde

Nee

label

Met stootnok/-rand

waarde

Ja

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

DIN-CERTCO certificaat

waarde

Nee

label

VdS keur

waarde

Nee

label

Met TUV goedkeuring

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee

label

Type goedkeuring volgens BBR / EKS

waarde

Nee
