VSH Soldeer Messing knie 90° (soldeer x buitendraad)

VSH Soldeer Messing knie 90° (soldeer x buitendraad)

C1012

De VSH Soldeer Messing C1012 is een 90° kniekoppeling met een soldeer en een buitendraad aansluiting. VSH Soldeer Messing biedt een assortiment fittingen voor elke zacht soldeer toepassing. Hoge kwaliteit en een grote maatnauwkeurigheid zijn de topprioriteiten van het VSH Soldeer Messing assortiment.

  • vervaardigd uit hoogwaardig messing
  • dezelfde fitting toepassingen voor water en gas
  • voorzien van alle relevante keuren

toepassingen

drinkwater aardgas verwarming perslucht

segmenten

gebouwinstallaties industrie

certificaten

GASTEC KIWA
artikelnummer afmeting gewicht afmetingen verpakking gtin
0422323 12xG3/8" 0,03 kg 26x18x26 mm zak (10 st) 08711985001297
0622435 15xR1/2" 0,06 kg 31x23x38 mm zak (10 st) 08711985001419
0622556 22xR3/4" 0,09 kg 45x28x41 mm zak (5 st) 08711985001433
0422664 28xG1" 0,13 kg 48x35x51 mm zak (2 st) 08711985001396
0422774 35xR1 1/4 0,23 kg 60x45x60 mm zak (1 st) 08711985070422
artikelnummer afmeting d1 l1 z1 DN1 d2 l2 DN2
0422323 12xG3/8" 12 (DN10) 16 7 DN10 (3/8" (DN10)) 18 3/8" (DN10)
0622435 15xR1/2" 15 (DN12) 19 7 DN12 (1/2" (DN15)) 21 1/2" (DN15)
0622556 22xR3/4" 22 (DN20) 27 10 DN20 (3/4" (DN20)) 31 3/4" (DN20)
0422664 28xG1" 28 (DN25) 34 15 DN25 (1" (DN25)) 32 1" (DN25)
0422774 35xR1 1/4 35 (DN32) 41 16 DN32 (1 1/4" (DN32)) 36 1 1/4" (DN32)

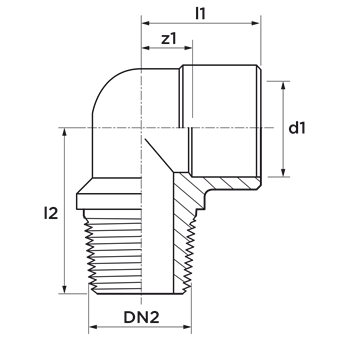

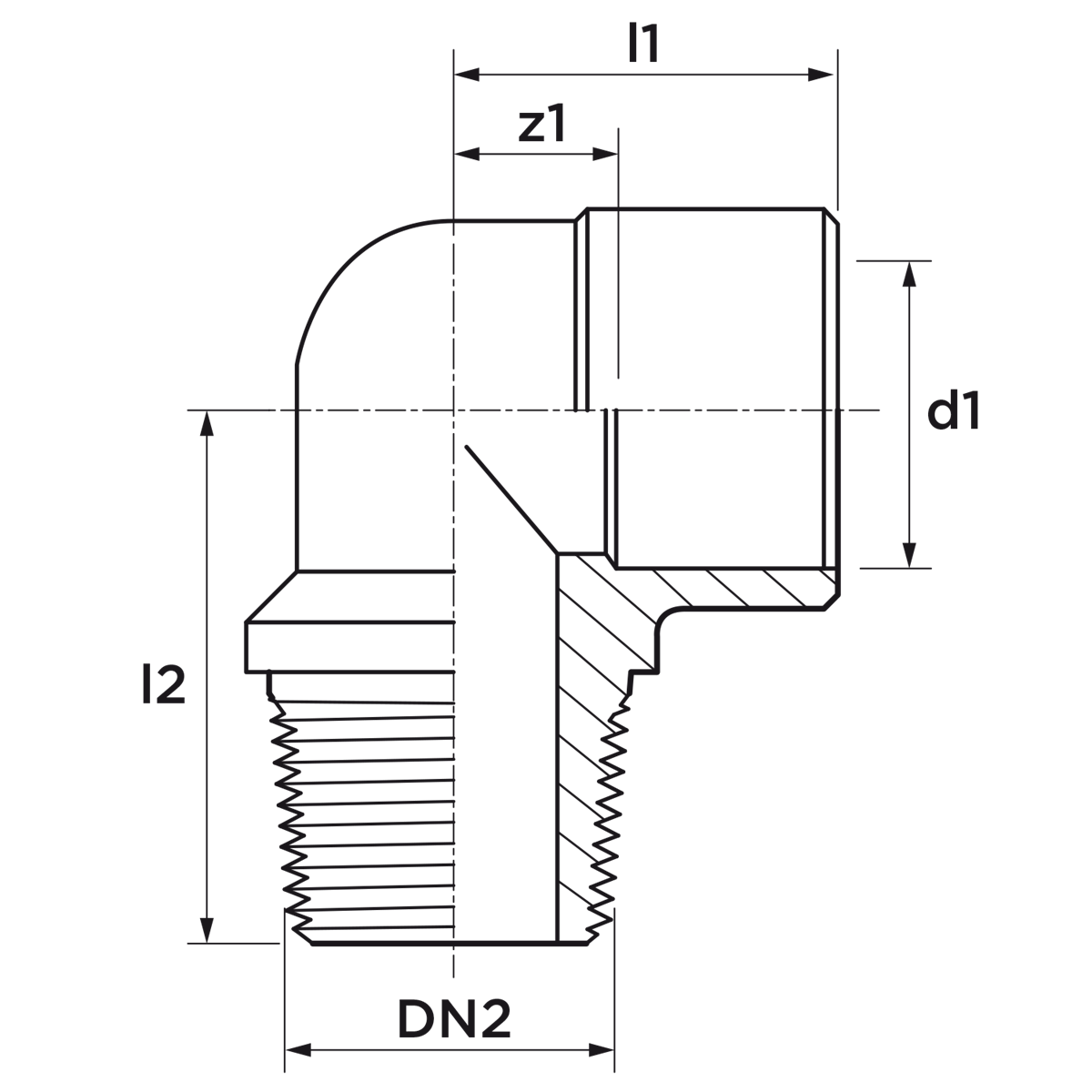

zie hierboven voor de afbeelding met afmetingen
kleur messing
materialen messing (CW617N)
afwerking geen
producent 8711985000009
vorm knie (90º)
verbinding soldeer
afdichting Metaaldichtend
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
land van oorsprong Nederland
merk VSH
serie Soldeer
type C1012
UNSPS 40172801
SCIP 9096d92f-2905-489e-9245-022c48ad808b
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Messing
Kwaliteitsklasse aansluiting 1 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Messing
Kwaliteitsklasse aansluiting 2 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Uitvoering 1-delig
Bochthoek 90°
Verlopend Nee
Excentrisch Nee
Systeemgebonden Nee
Aansluiting 1 Soldeermof
Druktrap klasse flens PN 25
Materiaal afdichting Metaaldichtend
Hoofdkleur fitting Messing
Hoge treksterkte Ja
Max. werkdruk bij 20°C 25bar
Max. werkdruk bij 20°C (imperial) 362,59psi
Met pakkingen Nee
Met thermische isolatie Nee
Met stootnok/-rand Ja
Afgedopt Nee
Met aftapper Nee
Met ontluchter Nee
Aansluitingsindicator Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Ja
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee
