C1010
De VSH Soldeer Messing C1010 is een 90° kniekoppeling met 2 soldeer aansluitingen. VSH Soldeer Messing biedt een assortiment fittingen voor elke zacht soldeer toepassing. Hoge kwaliteit en een grote maatnauwkeurigheid zijn de topprioriteiten van het VSH Soldeer Messing assortiment.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 0420024 | 12 | 0,02 kg | 23x15x23 mm | zak (10 st) | 08711985001150 |
| 0420035 | 15 | 0,03 kg | 28x18x28 mm | zak (10 st) | 08711985001174 |
| 0420057 | 22 | 0,07 kg | 39x26x39 mm | zak (5 st) | 08711985001198 |
| 0420068 | 28 | 0,11 kg | 50x32x50 mm | zak (2 st) | 08711985001211 |
| 0420079 | 35 | 0,23 kg | 60x38x60 mm | zak (1 st) | 08711985028249 |
| 0420081 | 42 | 0,22 kg | 71x43x71 mm | zak (1 st) | 08711985028256 |

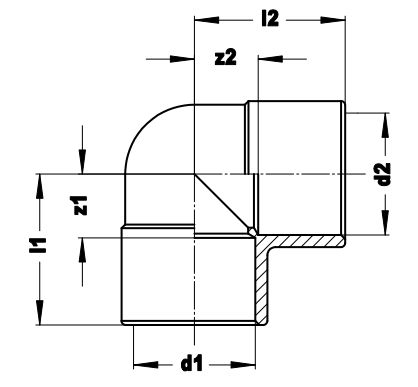

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 0420024 | 12 | 12,0 | DN10 | 16 | 7 | 12,0 | DN10 | 16 | 7 |
| 0420035 | 15 | 15,0 | DN12 | 19 | 8 | 15,0 | DN12 | 19 | 8 |
| 0420057 | 22 | 22,0 | DN20 | 27 | 12 | 22,0 | DN20 | 27 | 12 |
| 0420068 | 28 | 28,0 | DN25 | 33 | 15 | 28,0 | DN25 | 33 | 15 |
| 0420079 | 35 | 35,0 | DN32 | 41 | 18 | 35,0 | DN40 | 41 | 18 |
| 0420081 | 42 | 42,0 | DN40 | 48 | 21 | 42,0 | DN40 | 48 | 21 |
| kleur | messing |
|---|---|
| materialen | messing (CW617N) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | knie (90º) |
| verbinding | soldeer |
| afdichting | Metaaldichtend |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | Soldeer |
| type | C1010 |
| UNSPS | 40172801 |
| SCIP | 9096d92f-2905-489e-9245-022c48ad808b |
 C1010 afbeelding |
png | download |
VSH End Feed Gas instructions installatie- & onderhoudsdocument |
download | |
VSH End Feed MSDS data sheet |
download | |
VSH Soldeer GASTEQ certificaten |
download | |
VSH Soldeer KIWA certificaten |
download | |
VSH Solder fittings Gastec H2 certificaten |
download | |
 Diagram diagram |
jpg | download |
VSH End Feed Brass installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Soldeermof |
| Aansluiting 2 | Soldeermof |
| Hoofdkleur fitting | Messing |
| Druktrap klasse flens | PN 25 |
| Materiaal afdichting | Metaaldichtend |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 25bar |
| Max. werkdruk bij 20°C (imperial) | 362,59psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
