Broen Tecnica full flow kogelafsluiter met hendel (2 x binnendraad)

Broen Tecnica full flow kogelafsluiter met hendel (2 x binnendraad)

B3870

De B3870 Broen Ballofix minikogelkranen zijn hoge kwaliteit, compacte kogelkranen, in ontwerp en afwerking. Het ontwerp en de gebruikte materialen garanderen een soepele bediening, ook na meerdere jaren gebruik. Broen Ballofix kogelkranen kunnen worden toegepast zonder, of met bedieningshendels. De hendels zijn in diverse kleuren verkrijgbaar zodat kleurcodering mogelijk is. Door het brede assortiment is voor elke toepassing een optimale uitvoering beschikbaar.

  • Broen Ballofix minikogelkranen kunnen worden bediend met een schroevendraaier of een Ballofix hendel
  • wij adviseren om Broen Ballofix kogelkranen 2x per jaar open en dicht te draaien om een optimale bediening te waarborgen

toepassingen

drinkwater verwarming koeling

segmenten

gebouwinstallaties scheepsbouw industrie

certificaten

ETA GDV SINTEF SITAC STF WRAS
artikelnummer afmeting gewicht afmetingen verpakking gtin
6002447 G1/2" (DN15) 0,23 kg 131x27x62 mm zak (1 st) 05708537300260
6002458 G3/4" (DN20) 0,31 kg 136x33x69 mm zak (1 st) 05708537300314
6002469 G1" (DN25) 0,61 kg 162x41x80 mm zak (1 st) 05708537784350
6002471 G1 1/4" (DN32) 0,9 kg 169x50x89 mm zak (1 st) 05708537784398
6002491 G2" (DN50) 2,2 kg 216x69x127 mm zak (5 st) 05708537784459

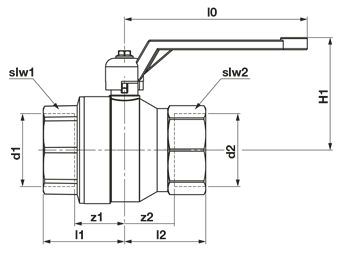

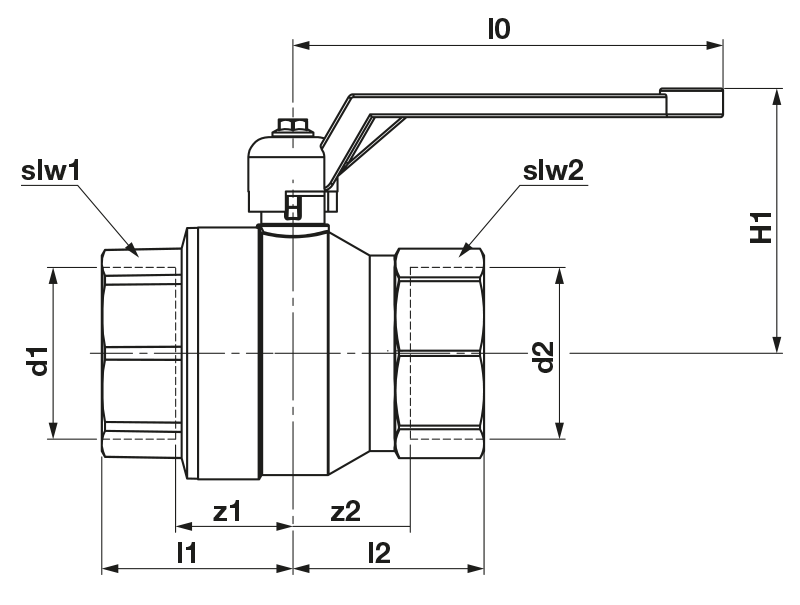

artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2 Y a
6002447 G1/2" (DN15) (1/2" (DN15)) 31 16 1/2" (DN15) (1/2" (DN15)) 31 16 1/2" (DN15) 48 90
6002458 G3/4" (DN20) (3/4" (DN20)) 36 19 3/4" (DN20) (3/4" (DN20)) 36 19 3/4" (DN20) 52 90
6002469 G1" (DN25) (1" (DN25)) 42 22 1" (DN25) (1" (DN25)) 42 22 1" (DN25) 59 90
6002471 G1 1/4" (DN32) (1 1/4" (DN32)) 49 28 1 1/4" (DN32) (1 1/4" (DN32)) 49 28 1 1/4" (DN32) 64 90
6002491 G2" (DN50) (2" (DN50)) 67 41 2" (DN50) (2" (DN50)) 67 41 2" (DN50) 93 90
zie hierboven voor de afbeelding met afmetingen
kleur messing, groen
materialen messing (CW614N)
afwerking geen
producent 5790000273812
vorm recht (0º)
verbinding G - binnendraad gas cilindrisch (BSPP)
druktrap product PN 25
afdichting EPDM
productgroep afsluiters (kogelafsluiter)
ETIM klasse EC011343 Kogelafsluiter
intrastatnummer 84818081
land van oorsprong Denemarken
merk Broen
serie Tecnica
type B3870
UNSPS 40141607
SCIP e78c0723-c6e6-479c-bcc1-e395a5461292
label waarde
ETIM klasse EC011343 Kogelafsluiter
Materiaal behuizing Messing
Oppervlaktebescherming behuizing Geen
Materiaal kogelafdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Materiaal kogel Messing
Materiaal spindel Messing
Materiaal spindelafdichting primair Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Aansluiting 1 Binnendraad cilindrisch BSPP-G (ISO 228-1)
Met koppeling aansluiting 1 Nee
Aansluiting 2 Binnendraad cilindrisch BSPP-G (ISO 228-1)
Met koppeling aansluiting 2 Nee
Afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Druktrap klasse PN 25
Druktrap klasse flens PN 25
Met aftapper Nee
Met aftapmogelijkheid (aansluiting) Nee
Met terugslagklep Nee
Met filter Nee
Met thermometer Nee
Uitvoering Recht
Met isolatieschaal Nee
FM keur Nee
UL-keur Nee
ULC keur Nee
LPCB keur Nee
Mediumtemperatuur (continu) -20°C - 120°C
Mediumtemperatuur (continu) (imperial) -4°F - 248°F
Medisch schoon Nee
Vetvrij Nee
Bediening Handgreep
Constructie huis 1-delig
Volle doorlaat Ja
Hoek van de afsluiter
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
