B3866
De B3866 Broen Ballofix minikogelkranen zijn hoge kwaliteit, compacte kogelkranen, in ontwerp en afwerking. Het ontwerp en de gebruikte materialen garanderen een soepele bediening, ook na meerdere jaren gebruik. Broen Ballofix kogelkranen kunnen worden toegepast zonder, of met bedieningshendels. De hendels zijn in diverse kleuren verkrijgbaar zodat kleurcodering mogelijk is. Door het brede assortiment is voor elke toepassing een optimale uitvoering beschikbaar.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6005109 | 1/2"x15 (DN15R) | 0,13 kg | 54x28x38 mm | doos (10 st) | 05708537785722 |

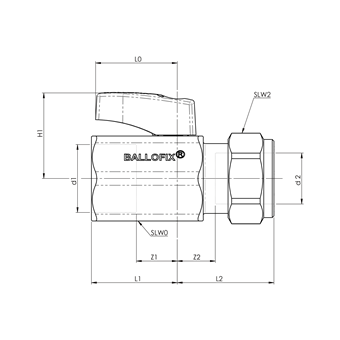

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | DN2 | l2 | z2 | slw2 | slw0 | Y | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6005109 | 1/2"x15 (DN15R) | 15,0 | DN12 | 30 | 10 | 24 | 1/2" (DN15) | 24 | 12 | 25 | 25 | 13 | 90 |
| kleur | zwart, chroom |
|---|---|
| materialen | messing (CW625N (DZR)) |
| afwerking | verchroomd |
| producent | BROEN |
| vorm | recht (0º) |
| verbinding | knel, G - binnendraad gas cilindrisch (BSPP) |
| druktrap product | PN 10 |
| afdichting | EPDM |
| Doorlaat (Volledige doorlaat) | 10 mm (No) |
| productgroep | afsluiters (kogelafsluiter) |
|---|---|
| ETIM klasse | EC011343 Kogelafsluiter |
| intrastatnummer | 84818081 |
| merk | Broen |
| serie | Ballofix |
| type | B3866 |
| UNSPS | 40141607 |
| SCIP | e78c0723-c6e6-479c-bcc1-e395a5461292 |
| label | waarde |
|---|---|
| ETIM klasse | EC011343 Kogelafsluiter |
| Materiaal behuizing | Messing |
| Oppervlaktebescherming behuizing | Verchroomd |
| Materiaal kogelafdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Materiaal kogel | Messing |
| Oppervlaktebescherming kogel | Verchroomd |
| Materiaal spindel | Messing |
| Materiaal spindelafdichting primair | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Materiaal spindelafdichting secundair | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Nom. diameter aansluiting 1 | DN 12 |
| Uitwendige buisdiameter aansluiting 1 | 15mm |
| Uitwendige buisdiameter aansluiting 1 (imperial) | 0,59" |
| Aansluiting 1 | Knelring |
| Met koppeling aansluiting 1 | Nee |
| Nom. diameter aansluiting 2 | 1/2" (15) |
| Aansluiting 2 | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
| Met koppeling aansluiting 2 | Nee |
| Afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Druktrap klasse | PN 10 |
| Druktrap klasse flens | PN 10 |
| Met aftapper | Nee |
| Met aftapmogelijkheid (aansluiting) | Nee |
| Met terugslagklep | Nee |
| Met filter | Nee |
| Met thermometer | Nee |
| Uitvoering | Recht |
| Met isolatieschaal | Nee |
| FM keur | Nee |
| UL-keur | Nee |
| ULC keur | Nee |
| LPCB keur | Nee |
| Fire-safe | Nee |
| Max. drukverschil bij 20 °C | 10bar |
| Mediumtemperatuur (continu) | -20°C - 120°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 248°F |
| Medisch schoon | Nee |
| Vetvrij | Nee |
| Bediening | Handgreep |
| Constructie huis | 1-delig |
| Volle doorlaat | Nee |
| Lengte aansluiting 1 | 30mm |
| Lengte aansluiting 1 (imperial) | 1,18" |
| Werkende lengte aansluiting 1 | 10,4mm |
| Werkende lengte aansluiting 1 (imperial) | 0,41" |
| Lengte aansluiting 2 | 24mm |
| Lengte aansluiting 2 (imperial) | 0,94" |
| Werkende lengte aansluiting 2 | 11,55mm |
| Werkende lengte aansluiting 2 (imperial) | 0,45" |
| Hoogte handgreep | 13mm |
| Hoogte handgreep (imperial) | 0,51" |
| Hoek van de afsluiter | 0° |
| Sleutelwijdte | 25mm |
| Sleutelwijdte (imperial) | 0,98" |
| Sleutelwijdte wartel | 25mm |
| Sleutelwijdte wartel (imperial) | 0,98" |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Ja |
