Broen Ballofix minikogelkraan met hendel (press x wartel)

groep: B3817

De B3817 Broen Ballofix minikogelkranen zijn hoge kwaliteit, compacte kogelkranen, in ontwerp en afwerking. Het ontwerp en de gebruikte materialen garanderen een soepele bediening, ook na meerdere jaren gebruik. Broen Ballofix kogelkranen kunnen worden toegepast zonder, of met bedieningshendels. De hendels zijn in diverse kleuren verkrijgbaar zodat kleurcodering mogelijk is. Door het brede assortiment is voor elke toepassing een optimale uitvoering beschikbaar.
  • Broen Ballofix minikogelkranen kunnen worden bediend met een schroevendraaier of een Ballofix hendel
  • wij adviseren om Broen Ballofix kogelkranen 2x per jaar open en dicht te draaien om een optimale bediening te waarborgen
Wartelkoppelingen moeten worden gecombineerd met tegendelen met buitendraad met de juiste ondersteuning voor de platte afdichtring. Meestal zal dit parallelle (G-)draad zijn. Het is niet aan te raden om onderdelen met conisch buitendraad (R-draad) te gebruiken omdat deze meestal te weinig ondersteuning bieden voor de vlakke afdichting
  1. controleer de kwaliteit en integriteit van de vlakke afdichting. De rubber ring moet onbeschadigd zijn en de afdichtings- en steunvlakken moeten schoon en krasvrij zijn
  2. monteer de wartel handvast op de buitendraad
  3. draai 1/8 tot 1/4 slag aan met een bijpassende sleutel. Te sterke aandraaiing kan schade aan de afdichtring veroorzaken
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

ETA

ETA

GDV

GDV

KIWA

KIWA

SINTEF

SINTEF

SITAC

SITAC

STF

STF

WRAS

WRAS

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

6004119

afmeting

22xG3/4" (DN15R) Cr (zwart)

afmetingen

88x35x48 mm

gewicht

0,26 kg

verpakking

doos (10 st)

gtin

-

artikelnummer

size

d1

DN1

l1

z1

DN2

l2

z2

slw2

slw0

M1

M2

E

H

Y

V

a

artikelnummer

6004119

size

22xG3/4" (DN15R) Cr (zwart)

d1

22,0

DN1

DN20

l1

48

z1

23

DN2

3/4" (DN20)

l2

40

z2

31

slw2

30

slw0

28

M1

10

M2

31

E

15

H

33

Y

33

V

14

a

90

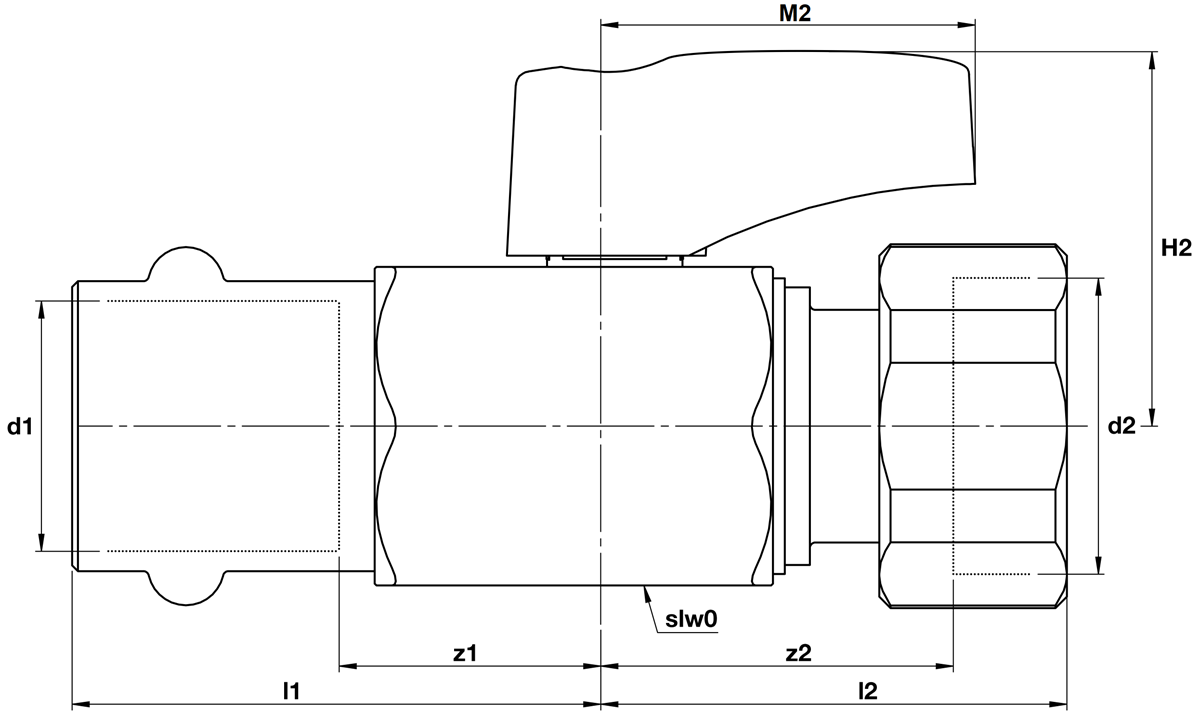

technical drawing for product

karakteristieken

kleur

zwart, chroom

materialen

messing (CW625N (DZR))

afwerking

verchroomd

vorm

recht (0º)

verbinding

press (M/V), wartelmoer

druktrap product

PN 10

afdichting

EPDM

Doorlaat (Volledige doorlaat)

13 mm (No)

algemeen

productgroep

afsluiters (kogelafsluiter)

ETIM klasse

EC011343 Kogelafsluiter

intrastatnummer

84818081

merk

Broen

serie

Ballofix

type

B3817

UNSPS

40141607

SCIP

e78c0723-c6e6-479c-bcc1-e395a5461292

techniek

max. werkdruk

10 bar

min. mediumtemperatuur

-20 °C

max. mediumtemperatuur

120 °C

piek mediumtemperatuur

120 °C

image for B3817

afbeelding | png

B3817

image for Diagram

diagram | png

Diagram

certificaten | pdf

Broen_Ballofix-WRAS_33343

certificaten | pdf

Kiwa_Ballofix_00006271

certificaten | pdf

Reach declaration

label

waarde

label

ETIM klasse

label

Materiaal behuizing

waarde

Messing

label

Materiaalkwaliteit

waarde

CuZn35Pb1,5AlAs (CW625N)

label

Oppervlaktebescherming behuizing

waarde

Verchroomd

label

Materiaal kogelafdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Materiaal kogel

waarde

Messing

label

Oppervlaktebescherming kogel

waarde

Verchroomd

label

Materiaal spindel

waarde

Messing

label

Materiaal spindelafdichting primair

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Materiaal spindelafdichting secundair

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Nom. diameter aansluiting 1

waarde

DN 20

label

Uitwendige buisdiameter aansluiting 1

waarde

22mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

0,87"

label

Aansluiting 1

waarde

Persmof

label

Met koppeling aansluiting 1

waarde

Nee

label

Contourcode aansluiting 1

waarde

M/V

label

Nom. diameter aansluiting 2

waarde

3/4" (20)

label

Met koppeling aansluiting 2

waarde

Ja

label

Afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Druktrap klasse

waarde

PN 10

label

Druktrap klasse flens

waarde

PN 10

label

Met aftapper

waarde

Nee

label

Met aftapmogelijkheid (aansluiting)

waarde

Nee

label

Met terugslagklep

waarde

Nee

label

Met filter

waarde

Nee

label

Met thermometer

waarde

Nee

label

Model

waarde

Recht

label

Met isolatieschaal

waarde

Nee

label

FM keur

waarde

Nee

label

UL-keur

waarde

Nee

label

ULC keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

Fire-safe

waarde

Nee

label

Max. drukverschil bij 20 °C

waarde

10bar

label

Mediumtemperatuur (continu)

waarde

-20°C - 120°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 248°F

label

Medisch schoon

waarde

Nee

label

Vetvrij

waarde

Nee

label

Bediening

waarde

Handgreep

label

Constructie huis

waarde

2-delig

label

Volle doorlaat

waarde

Nee

label

Lengte aansluiting 1

waarde

47,7mm

label

Lengte aansluiting 1 (imperial)

waarde

1,88"

label

Werkende lengte aansluiting 1

waarde

23,2mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,91"

label

Lengte aansluiting 2

waarde

39,8mm

label

Lengte aansluiting 2 (imperial)

waarde

1,57"

label

Werkende lengte aansluiting 2

waarde

31mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

1,22"

label

Hoogte handgreep

waarde

33mm

label

Hoogte handgreep (imperial)

waarde

1,3"

label

Lengte handgreep

waarde

9,5mm

label

Lengte handgreep (imperial)

waarde

0,37"

label

Hoek van de afsluiter

waarde

label

Sleutelwijdte

waarde

28mm

label

Sleutelwijdte (imperial)

waarde

1,1"

label

Sleutelwijdte wartel

waarde

30mm

label

Sleutelwijdte wartel (imperial)

waarde

1,18"

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Ja

artikelnummer

CO2-footprint (A1-A3) cradle-to-gate

CO2-footprint (A-C) embodied carbon

CO2-footprint (A-D) cradle-to-cradle

gegevensbron

artikelnummer

6004119

CO2-footprint (A1-A3) cradle-to-gate

0,62kgCO2e

CO2-footprint (A-C) embodied carbon

0,65kgCO2e

CO2-footprint (A-D) cradle-to-cradle

0,58kgCO2e

gegevensbron

EPD
