producten

Broen Ballofix minikogelkraan zonder hendel (knel x binnendraad)

groep: B3802

De B3802 Broen Ballofix minikogelkranen zijn hoge kwaliteit, compacte kogelkranen, in ontwerp en afwerking. Het ontwerp en de gebruikte materialen garanderen een soepele bediening, ook na meerdere jaren gebruik. Broen Ballofix kogelkranen kunnen worden toegepast zonder, of met bedieningshendels. De hendels zijn in diverse kleuren verkrijgbaar zodat kleurcodering mogelijk is. Door het brede assortiment is voor elke toepassing een optimale uitvoering beschikbaar.
  • Broen Ballofix minikogelkranen kunnen worden bediend met een schroevendraaier of een Ballofix hendel
  • wij adviseren om Broen Ballofix kogelkranen 2x per jaar open en dicht te draaien om een optimale bediening te waarborgen
lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

scheepsbouw

scheepsbouw

certificaten

ETA

ETA

GDV

GDV

KIWA

KIWA

SINTEF

SINTEF

SITAC

SITAC

STF

STF

WRAS

WRAS

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

6000368

afmeting

12xG1/2" (DN15R) Cr

afmetingen

52x28x28 mm

gewicht

0,12 kg

verpakking

doos (10 st)

gtin

05708537785883

artikelnummer

6000381

afmeting

10xG3/8" (DN10R) Cr

afmetingen

-

gewicht

0,09 kg

verpakking

doos (10 st)

gtin

-

artikelnummer

6000434

afmeting

15xG1/2"(DN15R) Cr

afmetingen

54x28x28 mm

gewicht

0,13 kg

verpakking

doos (10 st)

gtin

05708537785708

artikelnummer

6000601

afmeting

22xG3/4" (DN15R) Cr

afmetingen

64x36x36 mm

gewicht

0,26 kg

verpakking

doos (10 st)

gtin

05708537786408

artikelnummer

size

d1

DN1

l1

z1

slw1

DN2

l2

z2

slw2

slw0

a

artikelnummer

6000368

size

12xG1/2" (DN15R) Cr

d1

12,0

DN1

DN10

l1

28

z1

11

slw1

20

DN2

1/2" (DN15)

l2

24

z2

12

slw2

25

slw0

25

a

90

artikelnummer

6000381

size

10xG3/8" (DN10R) Cr

d1

10,0

DN1

l1

26

z1

10

slw1

DN2

DN10

l2

25

z2

17

slw2

slw0

a

artikelnummer

6000434

size

15xG1/2"(DN15R) Cr

d1

15,0

DN1

DN12

l1

30

z1

10

slw1

24

DN2

1/2" (DN15)

l2

24

z2

12

slw2

25

slw0

25

a

90

artikelnummer

6000601

size

22xG3/4" (DN15R) Cr

d1

22,0

DN1

DN20

l1

33

z1

13

slw1

32

DN2

3/4" (DN20)

l2

31

z2

15

slw2

32

slw0

32

a

90

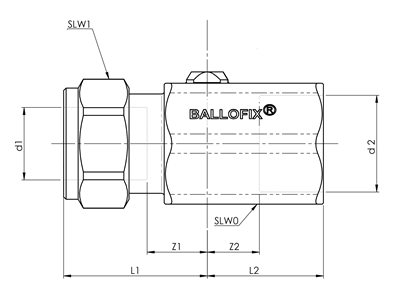

technical drawing for product

karakteristieken

kleur

chroom

materialen

messing (CW625N (DZR))

afwerking

verchroomd

vorm

recht (0Āŗ)

verbinding

knel, G - binnendraad gas cilindrisch (BSPP)

druktrap product

PN 10

afdichting

EPDM

algemeen

productgroep

afsluiters (kogelafsluiter)

ETIM klasse

EC011343 Kogelafsluiter

intrastatnummer

84818081

merk

Broen

serie

Ballofix

type

B3802

UNSPS

40141607

SCIP

e78c0723-c6e6-479c-bcc1-e395a5461292

techniek

max. werkdruk

10 bar

min. mediumtemperatuur

-20 Ā°C

max. mediumtemperatuur

120 Ā°C

piek mediumtemperatuur

120 Ā°C

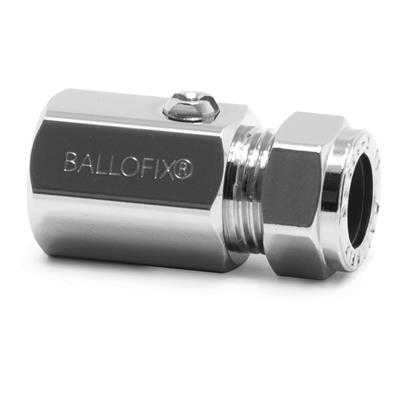

image for B3802

afbeelding | jpg

B3802

image for Diagram

diagram | png

Diagram

certificaten | pdf

Broen_Ballofix-WRAS_33343

certificaten | pdf

Kiwa_Ballofix_00006271

certificaten | pdf

WRAS_BALLOFIX_Spherical_Valves

label

waarde

label

ETIM klasse

label

Oppervlaktebescherming behuizing

waarde

Verchroomd

label

Materiaal kogelafdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Materiaal kogel

waarde

Messing

label

Materiaal spindel

waarde

Messing

label

Aansluiting 1

waarde

Knelring

label

Met koppeling aansluiting 1

waarde

Nee

label

Aansluiting 2

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Met koppeling aansluiting 2

waarde

Nee

label

Druktrap klasse

waarde

PN 10

label

Druktrap klasse flens

waarde

PN 10

label

Met filter

waarde

Nee

label

Met thermometer

waarde

Nee

label

Model

waarde

Recht

label

Met isolatieschaal

waarde

Nee

label

FM keur

waarde

Nee

label

UL-keur

waarde

Nee

label

ULC keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

Medisch schoon

waarde

Nee

label

Vetvrij

waarde

Nee

label

Bediening

waarde

Schroefgleuf

label

Constructie huis

waarde

1-delig

label

Hoek van de afsluiter

waarde

0Ā°

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

artikelnummer

CO2-footprint (A1-A3) cradle-to-gate

CO2-footprint (A-C) embodied carbon

CO2-footprint (A-D) cradle-to-cradle

gegevensbron

artikelnummer

6000368

CO2-footprint (A1-A3) cradle-to-gate

0,66kgCO2e

CO2-footprint (A-C) embodied carbon

0,7kgCO2e

CO2-footprint (A-D) cradle-to-cradle

0,69kgCO2e

gegevensbron

EPD

artikelnummer

6000381

CO2-footprint (A1-A3) cradle-to-gate

0,49kgCO2e

CO2-footprint (A-C) embodied carbon

0,51kgCO2e

CO2-footprint (A-D) cradle-to-cradle

0,5kgCO2e

gegevensbron

EPD

artikelnummer

6000434

CO2-footprint (A1-A3) cradle-to-gate

0,7kgCO2e

CO2-footprint (A-C) embodied carbon

0,74kgCO2e

CO2-footprint (A-D) cradle-to-cradle

0,73kgCO2e

gegevensbron

EPD

artikelnummer

6000601

CO2-footprint (A1-A3) cradle-to-gate

1,39kgCO2e

CO2-footprint (A-C) embodied carbon

1,47kgCO2e

CO2-footprint (A-D) cradle-to-cradle

1,44kgCO2e

gegevensbron

EPD
