VSH gasaansluitkraan (2 x buitendraad)

VSH gasaansluitkraan (2 x buitendraad)

A1109

De VSH gasaansluitkraan recht A1109 is geschikt voor het aansluiten van gastoestellen. Met de aansluitkraan kun je eenvoudig een verbinding maken van de gasslang naar de muurplaat.  Bediening gebeurt met een draaidrukknop. De kraan is voorzien Gastec Qa keur.

toepassingen

aardgas

segmenten

gebouwinstallaties scheepsbouw industrie

certificaten

GASTEC
artikelnummer afmeting gewicht afmetingen verpakking gtin
0600237 R1/2"x(M24x1,5) Cr 0,15 kg 66x29x57 mm zak (1 st) 08711985070767

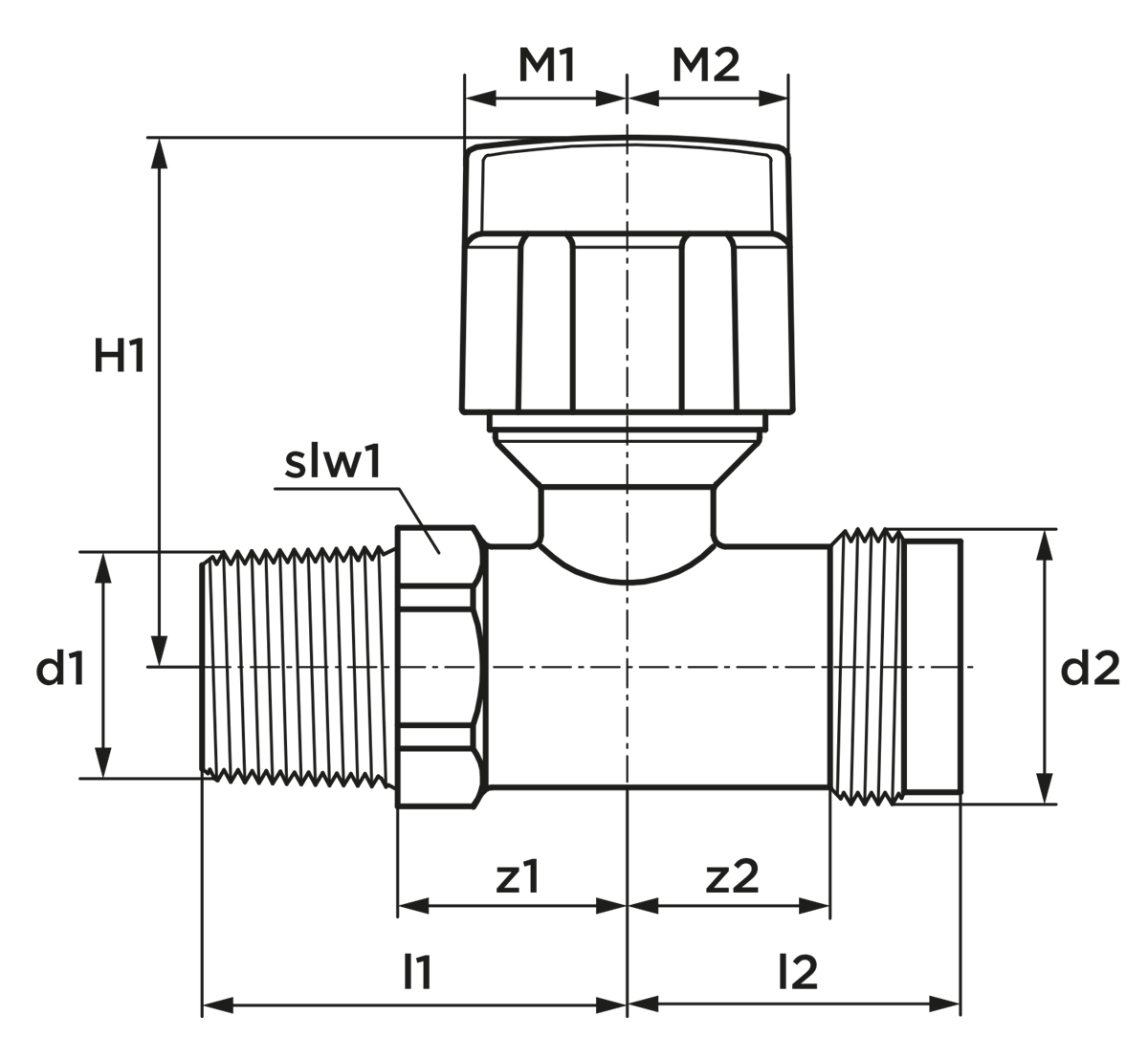

artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2 M1 M2 a
0600237 R1/2"x(M24x1,5) Cr 21,3 (1/2" (DN15)) 37 20 1/2" (DN15) (DN12) 29 18 DN12 15 15 90

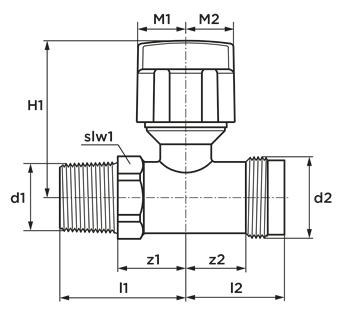

zie hierboven voor de afbeelding met afmetingen
kleur chroom
materialen messing (CW617N)
afwerking verchroomd
producent 8711985000009
vorm recht, verloop (0º)
verbinding R - buitendraad gas conisch (BSPT), M - buitendraad metrisch
productgroep afsluiters (gaskraan)
ETIM klasse EC011015 Gaskraan
intrastatnummer 84818081
land van oorsprong Nederland
merk VSH
type A1109
label waarde
ETIM klasse EC011015 Gaskraan
Materiaal behuizing Messing
Kwaliteitsklasse materiaal behuizing CuZn40Pb2 (CW617N)
Oppervlaktebescherming behuizing Verchroomd
Nom. diameter aansluiting 1 1/2" (15)
Uitwendige buisdiameter aansluiting 1 21,3mm
Uitwendige buisdiameter aansluiting 1 (imperial) 0,84"
Aansluiting 1 Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Met koppeling aansluiting 1 Nee
Nom. diameter aansluiting 2 DN 12
Aansluiting 2 Buitendraad metrisch
Met koppeling aansluiting 2 Nee
Goedkeuring volgens EN 331 Nee
Lengte aansluiting 1 37mm
Lengte aansluiting 1 (imperial) 1,46"
Werkende lengte aansluiting 1 20mm
Werkende lengte aansluiting 1 (imperial) 0,79"
Lengte aansluiting 2 29mm
Lengte aansluiting 2 (imperial) 1,14"
Werkende lengte aansluiting 2 18mm
Werkende lengte aansluiting 2 (imperial) 0,71"
DVGW-keur voor gas Nee
Gastec QA Ja
