VSH XPress Koper parallel doorstroom muurplaat (2xPress x binnendraad)

groep: 7264

De VSH XPress 7264 is een doorstroom-muurplaat met parallelle aansluitingen. Het gebruik van een doorstroom-muurplaat zorgt voor constante waterkwaliteit door stromend aangesloten tappunten en voorkomt stagnatie in “dode” leidingen.Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
  • constante waterkwaliteit door stromend aangesloten tappunten; voorkomt stagnatie in “dode” leidingen
  • stabiele montage en compacte bouwvorm
  • Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • lees meer
    lees minder
    als de download niet automatisch start, klik hier

    PDF generatie is niet gelukt, probeer het later opnieuw

    toepassingen

    drinkwater

    drinkwater

    verwarming

    verwarming

    koeling

    koeling

    perslucht

    perslucht

    vacuüm

    vacuüm

    segmenten

    woningbouw

    woningbouw

    utiliteitsbouw

    utiliteitsbouw

    industrie

    industrie

    scheepsbouw

    scheepsbouw

    certificaten

    ATG

    ATG

    Kitemark

    Kitemark

    DNV-GL

    DNV-GL

    DVGW Wasser

    DVGW Wasser

    KIWA

    KIWA

    ÖVGW Wasser

    ÖVGW Wasser

    QB (CSTBat)

    QB (CSTBat)

    RISE

    RISE

    SINTEF

    SINTEF

    ÜA

    ÜA

    WRAS

    WRAS

    artikelnummer

    afmeting

    afmetingen

    gewicht

    verpakking

    gtin

    artikelnummer

    123459706

    afmeting

    15xRp1/2x15

    afmetingen

    71x73x33 mm

    gewicht

    0,17 kg

    verpakking

    zak (5 st)

    gtin

    05022050658043

    artikelnummer

    123459707

    afmeting

    22xRp1/2x22

    afmetingen

    80x81x40 mm

    gewicht

    0,23 kg

    verpakking

    zak (5 st)

    gtin

    05022050658074

    artikelnummer

    size

    d1

    DN1

    l1

    z1

    d2

    DN2

    l2

    z2

    d3

    DN3

    l3

    z3

    slw3

    artikelnummer

    123459706

    size

    15xRp1/2x15

    d1

    15,0

    DN1

    DN12

    l1

    51

    z1

    30

    d2

    15,0

    DN2

    DN12

    l2

    51

    z2

    30

    d3

    21,3

    DN3

    1/2" (DN15)

    l3

    20

    z3

    11

    slw3

    26

    artikelnummer

    123459707

    size

    22xRp1/2x22

    d1

    22,0

    DN1

    DN20

    l1

    55

    z1

    34

    d2

    22,0

    DN2

    DN20

    l2

    55

    z2

    34

    d3

    21,3

    DN3

    1/2" (DN15)

    l3

    24

    z3

    14

    slw3

    26

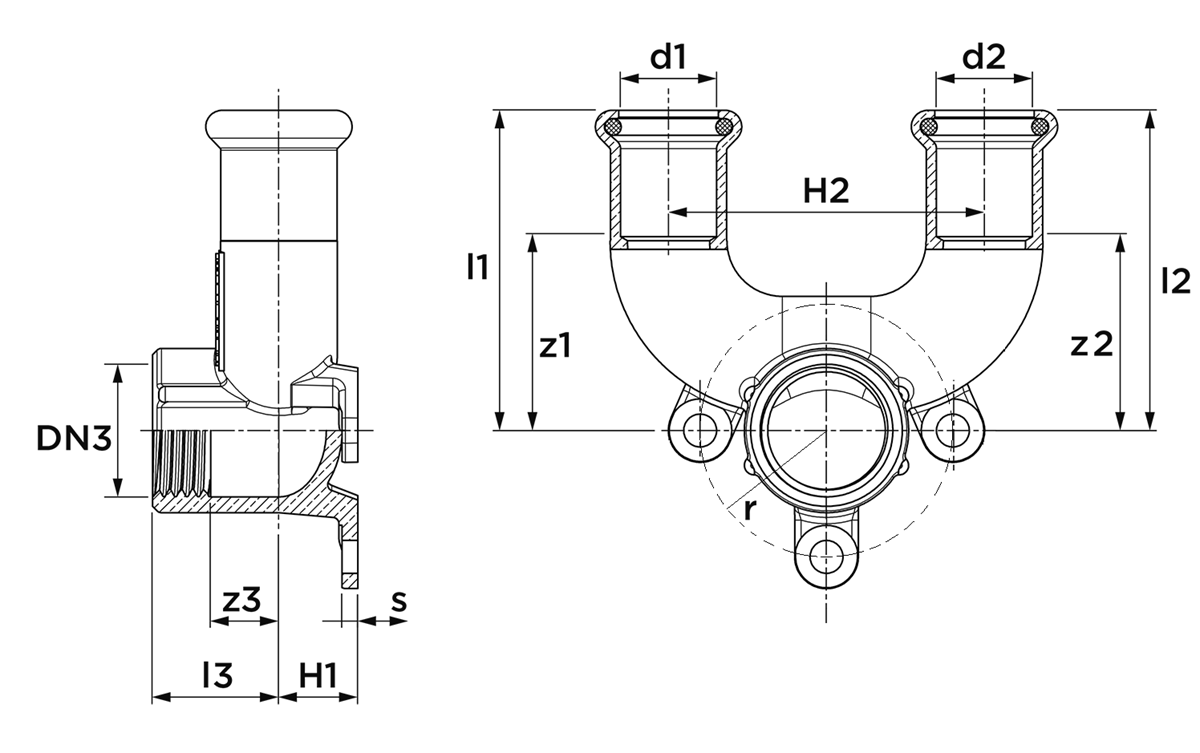

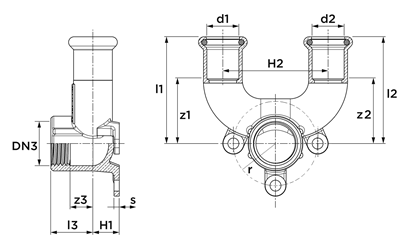

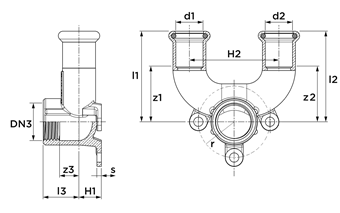

    technical drawing for product

    karakteristieken

    kleur

    koper

    materialen

    brons (EN CC499K)

    afwerking

    geen

    vorm

    muurplaat (90º)

    verbinding

    press (M), Rp - binnendraad cilindrisch (BSPT)

    afdichting

    EPDM

    algemeen

    productgroep

    fittingen

    ETIM klasse

    EC003099 Muurplaat

    intrastatnummer

    74122000

    merk

    VSH

    serie

    XPress Koper

    type

    7264

    UNSPS

    40172612

    SCIP

    966cd6bc-74ae-47a8-951b-016935a13ff8

    techniek

    max. werkdruk

    16 bar

    min. mediumtemperatuur

    -20 °C

    max. mediumtemperatuur

    110 °C

    piek mediumtemperatuur

    130 °C

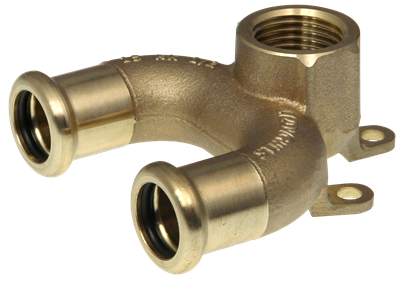

    image for 7264

    afbeelding | png

    7264

    image for Diagram

    diagram | png

    Diagram

    certificaten | pdf

    EPD-VSH-XPress-Copper_12-28

    certificaten | pdf

    Reach declaration

    certificaten | pdf

    VSH XPress Copper BSI Kitemark

    certificaten | pdf

    VSH XPress Copper RISE 12-108 mm SE

    certificaten | pdf

    XPress Copper BSI

    certificaten | pdf

    XPress Copper DVGW Water

    certificaten | pdf

    XPress_Copper_Water_OVGW

    certificaten | pdf

    VSH XPress Copper RISE 12-108 mm EN

    label

    waarde

    label

    ETIM klasse

    label

    Materiaal behuizing

    waarde

    Brons

    label

    Materiaalkwaliteit

    waarde

    Brons (Rg 5)

    label

    Oppervlaktebescherming

    waarde

    Onbehandeld

    label

    Vorm

    waarde

    Doorlopend parallel

    label

    Systeemgebonden

    waarde

    Ja

    label

    Aansluiting

    waarde

    Persmof

    label

    Mediumtemperatuur (continu)

    waarde

    -20°C - 110°C

    label

    Mediumtemperatuur (continu) (imperial)

    waarde

    -4°F - 230°F

    label

    Max. werkdruk bij 20°C

    waarde

    16bar

    label

    Max. werkdruk bij 20°C (imperial)

    waarde

    232,06psi

    label

    Contourcode

    waarde

    M

    label

    Met aansluitingsindicator

    waarde

    Nee

    label

    Met beschermkap

    waarde

    Nee

    label

    DVGW-keur voor gas

    waarde

    Nee

    label

    DVGW-keur voor water

    waarde

    Ja

    label

    KIWA-keur

    waarde

    Ja

    label

    Gastec QA

    waarde

    Nee

    label

    KOMO-keur

    waarde

    Nee

    label

    Gastec QA - KE 214 (H2)

    waarde

    Nee

    artikelnummer

    CO2-footprint (A1-A3) cradle-to-gate

    CO2-footprint (A-C) embodied carbon

    CO2-footprint (A-D) cradle-to-cradle

    gegevensbron

    artikelnummer

    123459706

    CO2-footprint (A1-A3) cradle-to-gate

    0,5kgCO2e

    CO2-footprint (A-C) embodied carbon

    0,58kgCO2e

    CO2-footprint (A-D) cradle-to-cradle

    0,3kgCO2e

    gegevensbron

    EPD

    artikelnummer

    123459707

    CO2-footprint (A1-A3) cradle-to-gate

    0,69kgCO2e

    CO2-footprint (A-C) embodied carbon

    0,79kgCO2e

    CO2-footprint (A-D) cradle-to-cradle

    0,41kgCO2e

    gegevensbron

    EPD
