7128
De VSH XPress 7128 is een verloop T-stuk koper met 3 pers aansluitingen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4805669 | 12x15x12 | 0,08 kg | 23x42x102 mm | zak (10 st) | 05022050229700 |
| 4801742 | 15x18x15 | 0,09 kg | 25x45x70 mm | zak (10 st) | 05022050194756 |
| 4801753 | 15x22x15 | 0,11 kg | 30x45x75 mm | zak (10 st) | 05022050385468 |
| 4802050 | 22x28x22 | 0,19 kg | 35x60x90 mm | zak (5 st) | 05022050144324 |
| 4800191 | 28x35x28 | 0,32 kg | 70x136x70 mm | zak (5 st) | 05022050385673 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4805669 | 12x15x12 | 12,0 | DN10 | 36 | 19 | 15,0 | DN12 | 32 | 15 | 12,0 | DN10 | 36 | 19 |
| 4801742 | 15x18x15 | 15,0 | DN12 | 35 | 15 | 18,0 | DN15 | 32 | 12 | 15,0 | DN12 | 35 | 15 |
| 4801753 | 15x22x15 | 15,0 | DN12 | 38 | 18 | 22,0 | DN20 | 34 | 13 | 15,0 | DN12 | 38 | 18 |
| 4802050 | 22x28x22 | 22,0 | DN20 | 52 | 31 | 28,0 | DN25 | 42 | 19 | 22,0 | DN20 | 52 | 31 |
| 4800191 | 28x35x28 | 28,0 | DN25 | 68 | 45 | 35,0 | DN32 | 50 | 24 | 28,0 | DN25 | 68 | 45 |
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | T-stuk, verloop (90º) |
| verbinding | press (M), Press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | XPress Koper |
| type | 7128 |
| UNSPS | 40174612 |
 7128 afbeelding |
png | download |
VSH XPress Copper RISE 12-108 mm SE certificaten |
download | |
VSH_XPress_Copper_WRAS certificaten |
download | |
XPress Copper BSI certificaten |
download | |
XPress Copper DVGW Water certificaten |
download | |
XPress Copper KIWA certificaten |
download | |
XPress_Copper_ATG certificaten |
download | |
XPress_Copper_QB certificaten |
download | |
XPress_Copper_SINTEF certificaten |
download | |
XPress_Copper_Water_OVGW certificaten |
download | |
XPress_DNV certificaten |
download | |

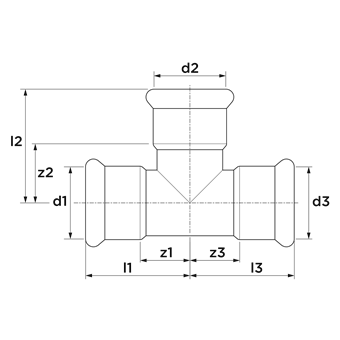

 Diagram diagram |
png | download |
VSH XPress Copper RISE 12-108 mm EN certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Koper |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Materiaal aansluiting 3 | Koper |
| Kwaliteitsklasse aansluiting 3 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 3 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 3 | Geen (onbehandeld) |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Ja |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | M |
| Aansluiting 3 | Persmof |
| Contourcode aansluiting 3 | M |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Met pakkingen | Nee |
| Met ontluchter | Nee |
| Met thermische isolatie | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6115945 | VSH XPress Koper O-ring EPDM 28 |
 |
4805240 | VSH XPress Koper O-ring FPM 28 |
|
4805251 | VSH XPress Koper O-ring FPM 35 |
|
6115956 | VSH XPress Koper O-ring EPDM 35 |
 |
6212657 | VSH XPress Koper insteekdiepte bepaler 12-108 |
|
6115912 | VSH XPress Koper O-ring EPDM 15 |
|
4805218 | VSH XPress Koper O-ring FPM 15 |
|
6115923 | VSH XPress Koper O-ring EPDM 18 |
|
4805229 | VSH XPress Koper O-ring FPM 18 |
|
6115934 | VSH XPress Koper O-ring EPDM 22 |
|
4805231 | VSH XPress Koper O-ring FPM 22 |
|
4805207 | VSH XPress Koper O-ring FPM 12 |
|
6115901 | VSH XPress Koper O-ring EPDM 12 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6115901 | VSH XPress Koper O-ring EPDM 12 | 2 |
|
6115912 | VSH XPress Koper O-ring EPDM 15 | 2 |
|
6115923 | VSH XPress Koper O-ring EPDM 18 | 1 |
|
6115934 | VSH XPress Koper O-ring EPDM 22 | 1 |
|
6115945 | VSH XPress Koper O-ring EPDM 28 | 2 |
|
6115956 | VSH XPress Koper O-ring EPDM 35 | 1 |
