7085
De VSH XPress 7085 is een passeerbocht koper met een 2 pers aansluitingen. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| kleur | koper |
|---|---|
| materialen | koper (CW024A (UNS C12200)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | sprong |
| verbinding | press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | XPress Koper |
| type | 7085 |

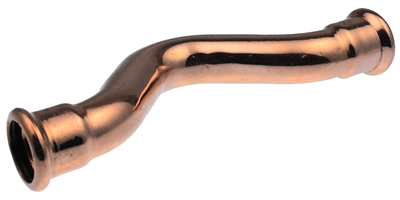

 7085 afbeelding |
png | download |
VSH XPress Copper RISE 12-108 mm SE certificaten |
download | |
VSH_XPress_Copper_WRAS certificaten |
download | |
XPress Copper BSI certificaten |
download | |
XPress Copper DVGW Water certificaten |
download | |
XPress Copper KIWA certificaten |
download | |
XPress_Copper_ATG certificaten |
download | |
XPress_Copper_QB certificaten |
download | |
XPress_Copper_SINTEF certificaten |
download | |
XPress_Copper_Water_OVGW certificaten |
download | |
XPress_DNV certificaten |
download | |

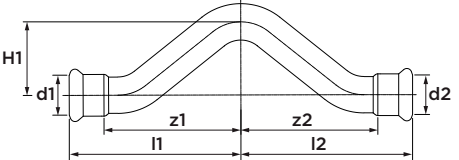

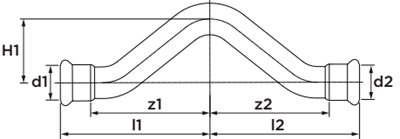

 Diagram diagram |
png | download |
VSH XPress Copper RISE 12-108 mm EN certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Koper |
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Koper |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Sprong |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Persmof |
| Contourcode aansluiting 2 | M |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6115912 | VSH XPress Koper O-ring EPDM 15 |
 |
4805218 | VSH XPress Koper O-ring FPM 15 |
 |
6212657 | VSH XPress Koper insteekdiepte bepaler 12-108 |
|
6115923 | VSH XPress Koper O-ring EPDM 18 |
|
4805229 | VSH XPress Koper O-ring FPM 18 |
|
6115934 | VSH XPress Koper O-ring EPDM 22 |
|
4805231 | VSH XPress Koper O-ring FPM 22 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6115912 | VSH XPress Koper O-ring EPDM 15 | 2 |
|
6115923 | VSH XPress Koper O-ring EPDM 18 | 2 |
|
6115934 | VSH XPress Koper O-ring EPDM 22 | 2 |
