VSH XPress Koper T-stuk met draad verchroomd (press x binnendraad x press)

groep: 6130GC

De VSH XPress 6130GC is een bronzen T-stuk verchroomd met 2 pers aansluitingen en een binnendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.

  • insteekstop: stoprand voor buisuiteinde
  • voorzien van alle relevante keuren
  • Leak Before Pressed-functie
  • duidelijke herkenning van materiaal en afmeting
read more
read less
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

perslucht

perslucht

vacuüm

vacuüm

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

industrie

industrie

scheepsbouw

scheepsbouw

certificaten

Kitemark

Kitemark

RISE

RISE

WRAS

WRAS

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

artikelnummer

4809761

size

15xRp1/2"x15 Cr

d1

15,0

DN1

DN12

l1

34

z1

14

d2

21,3

DN2

1/2" (DN15)

l2

25

z2

13

d3

15,0

DN3

DN12

l3

34

z3

14

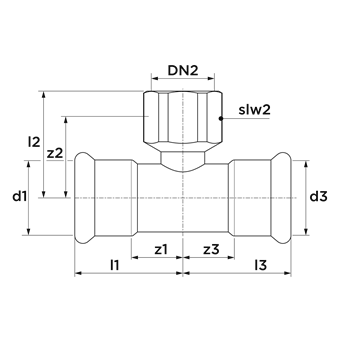

technical drawing for product

karakteristieken

kleur

koper

materialen

brons (EN CC499K)

afwerking

verchroomd

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

T-stuk (90º)

verbinding

press (M), Rp - binnendraad cilindrisch (BSPT), Press (M)

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003025 Fitting met 3 aansluitingen

intrastatnummer

74121000

merk

VSH

serie

XPress Koper

type

6130GC

SCIP

966cd6bc-74ae-47a8-951b-016935a13ff8

label

waarde

label

Materiaal aansluiting 1

waarde

Brons

label

Kwaliteitsklasse aansluiting 1

waarde

CuSn5Zn5Pb2

label

Oppervlaktebescherming aansluiting 1

waarde

Verchroomd

label

Materiaal aansluiting 2

waarde

Brons

label

Kwaliteitsklasse aansluiting 2

waarde

CuSn5Zn5Pb2

label

Oppervlaktebescherming aansluiting 2

waarde

Verchroomd

label

Materiaal aansluiting 3

waarde

Brons

label

Kwaliteitsklasse aansluiting 3

waarde

CuSn5Zn5Pb2

label

Oppervlaktebescherming aansluiting 3

waarde

Verchroomd

label

Model

waarde

T-stuk

label

Hoek

waarde

90°

label

Verlopend

waarde

Nee

label

Meerdelig

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Nom. diameter aansluiting 1

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 1

waarde

15mm

label

Uitwendige buisdiameter aansluiting 1 (imperial)

waarde

0,59"

label

Wanddikte aansluiting 1

waarde

1,3mm

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

M

label

Nom. diameter aansluiting 2

waarde

1/2" (15)

label

Uitwendige buisdiameter aansluiting 2

waarde

21,3mm

label

Uitwendige buisdiameter aansluiting 2 (imperial)

waarde

0,84"

label

Aansluiting 2

waarde

Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

label

Nom. diameter aansluiting 3

waarde

DN 12

label

Uitwendige buisdiameter aansluiting 3

waarde

15mm

label

Uitwendige buisdiameter aansluiting 3 (imperial)

waarde

0,59"

label

Wanddikte aansluiting 3

waarde

1,3mm

label

Aansluiting 3

waarde

Persmof

label

Contourcode aansluiting 3

waarde

M

label

Druktrap klasse flens

waarde

PN 16

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Hoofdkleur fitting

waarde

Koper

label

Lengte aansluiting 1

waarde

34mm

label

Lengte aansluiting 1 (imperial)

waarde

1,34"

label

Werkende lengte aansluiting 1

waarde

14mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,55"

label

Hoge treksterkte

waarde

Ja

label

Lengte aansluiting 2

waarde

25mm

label

Lengte aansluiting 2 (imperial)

waarde

0,98"

label

Werkende lengte aansluiting 2

waarde

13mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

0,51"

label

Lengte aansluiting 3

waarde

34mm

label

Lengte aansluiting 3 (imperial)

waarde

1,34"

label

Werkende lengte aansluiting 3

waarde

14mm

label

Werkende lengte aansluiting 3 (imperial)

waarde

0,55"

label

Max. werkdruk bij 20°C

waarde

16bar

label

Max. werkdruk bij 20°C (imperial)

waarde

232,06psi

label

Mediumtemperatuur (continu)

waarde

-20°C - 110°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 230°F

label

Met pakkingen

waarde

Nee

label

Met ontluchter

waarde

Nee

label

Met thermische isolatie

waarde

Nee

label

Met stootnok/-rand

waarde

Ja

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

DIN-CERTCO certificaat

waarde

Nee

label

VdS keur

waarde

Nee

label

Met TUV goedkeuring

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee

label

Type goedkeuring volgens BBR / EKS

waarde

Nee
