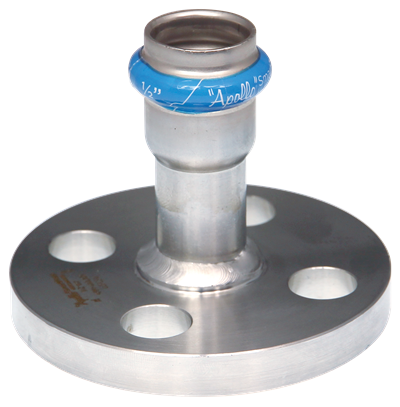

VSH SmartPress flens overgang class 150 FPM (1 x press)

groep: 5771F-VSH

VSH SmartPress is een innovatief persverbindingssysteem ontworpen voor het verbinden van 1/2"-2" IPS ASTM A312 schedule 5/10s RVS buis (zowel AISI type 304/304L als 316/316L RVS). Het productassortiment van VSH SmartPress bestaat uit V-profiel (type ASP) persfittingen en afsluiters vervaardigd uit  AISI 316L RVS die zijn voorzien van gepatenteerde afdichtingselementen voor een gegarandeerd veilige, lekdichte en duurzame verbinding. Het VSH SmartPress-systeem biedt een complete oplossing voor zowel commerciële als industriële toepassingen die HNBR-, EPDM- of FPM-afdichtingselementen vereisen.
  • compleet assortiment AISI 316 fittingen en afsluiters
  • 500 psi werkdruk
  • kleurgecodeerde Visu-control® folie voor identificatie van materiaal/afmetingen en visuele persindicatie
  • gepatenteerd ontwerp van afdichtingselementen met Leak Before Pressed technologie voor extra veiligheid en geoptimaliseerde installatie
  • duidelijke identificatie van afdichtingselement en afmetingen
  • snelle installatie dankzij vooraf gemarkeerde insteekdiepte
lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

vacuüm

vacuüm

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

n2

k2

d2-2

D2

artikelnummer

123460260

size

1/2"

d1

21,3

DN1

DN15

l1

58

z1

31

d2

21,3

DN2

1/2" (DN15)

n2

4

k2

60,5

d2-2

16

D2

89

artikelnummer

123460261

size

3/4"

d1

26,9

DN1

DN20

l1

58

z1

31

d2

26,9

DN2

3/4" (DN20)

n2

4

k2

82,5

d2-2

16

D2

117

artikelnummer

123460262

size

1"

d1

33,7

DN1

DN25

l1

63

z1

33

d2

33,7

DN2

1" (DN25)

n2

4

k2

79,5

d2-2

16

D2

108

artikelnummer

123460263

size

1 1/2"

d1

48,3

DN1

DN40

l1

67

z1

32

d2

48,3

DN2

1 1/2" (DN40)

n2

4

k2

98,5

d2-2

16

D2

127

artikelnummer

123460264

size

2"

d1

60,3

DN1

DN50

l1

66

z1

25

d2

60,3

DN2

2" (DN50)

n2

4

k2

120,5

d2-2

19

D2

152

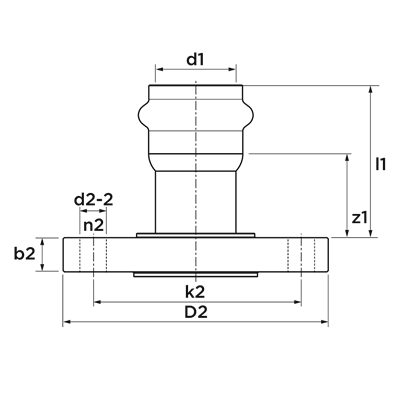

technical drawing for product

karakteristieken

kleur

zilver

materialen

roestvaststaal (RVS 316 L (1.4404))

afwerking

geen

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

recht

verbinding

press (V), flens

afdichting

FPM

algemeen

productgroep

fittingen

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

73072980

merk

VSH

serie

SmartPress

type

5771F

UNSPS

40173406

label

waarde

label

Materiaal aansluiting 1

waarde

Roestvaststaal (RVS)

label

Kwaliteitsklasse aansluiting 1

waarde

RVS 316 L (1.4404)

label

Oppervlaktebescherming aansluiting 1

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 1

waarde

Onbehandeld

label

Materiaal aansluiting 2

waarde

Roestvaststaal (RVS)

label

Kwaliteitsklasse aansluiting 2

waarde

RVS 316 L (1.4404)

label

Oppervlaktebescherming aansluiting 2

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 2

waarde

Onbehandeld

label

Vorm

waarde

Recht

label

Model

waarde

1-delig

label

Verlopend

waarde

Nee

label

Excentrisch

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

V

label

Aansluiting 2

waarde

Flens

label

Hoofdkleur fitting

waarde

Grijs

label

Materiaal afdichting

waarde

Fluorelastomeer rubber (FPM/FKM)

label

Met stootnok/-rand

waarde

Ja

label

Hoge treksterkte

waarde

Ja

label

Mediumtemperatuur (continu)

waarde

-20°C - 200°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 392°F

label

Max. werkdruk bij 20°C

waarde

34,47bar

label

Max. werkdruk bij 20°C (imperial)

waarde

500psi

label

Met thermische isolatie

waarde

Nee

label

Met pakkingen

waarde

Nee

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Ja

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

DIN-CERTCO certificaat

waarde

Nee

label

VdS keur

waarde

Nee

label

Met TUV goedkeuring

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

Gecertificeerd volgens NF 545

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee

label

Type goedkeuring volgens BBR / EKS

waarde

Nee
