VSH SmartPress 3-delige overgang HNBR (2 x press)

VSH SmartPress 3-delige overgang HNBR (2 x press)

group: 5733H_VSH

VSH SmartPress is een innovatief persverbindingssysteem ontworpen voor het verbinden van 1/2"-2" IPS ASTM A312 schedule 5/10s RVS buis (zowel AISI type 304/304L als 316/316L RVS). Het productassortiment van VSH SmartPress bestaat uit V-profiel (type ASP) persfittingen en afsluiters vervaardigd uit  AISI 316L RVS die zijn voorzien van gepatenteerde afdichtingselementen voor een gegarandeerd veilige, lekdichte en duurzame verbinding. Het VSH SmartPress-systeem biedt een complete oplossing voor zowel commerciële als industriële toepassingen die HNBR-, EPDM- of FPM-afdichtingselementen vereisen.

  • compleet assortiment AISI 316 fittingen en afsluiters
  • 500 psi werkdruk
  • kleurgecodeerde Visu-control® folie voor identificatie van materiaal/afmetingen en visuele persindicatie
  • gepatenteerd ontwerp van afdichtingselementen met Leak Before Pressed technologie voor extra veiligheid en geoptimaliseerde installatie
  • duidelijke identificatie van afdichtingselement en afmetingen
  • snelle installatie dankzij vooraf gemarkeerde insteekdiepte

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

perslucht

perslucht

sprinkler

sprinkler

vacuüm

vacuüm

laat alles zien
laat minder zien

segmenten

gebouwinstallaties

gebouwinstallaties

brandbeveiliging

brandbeveiliging

industrie

industrie

laat alles zien
laat minder zien

certificaten

FM

FM

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

NSF/ANSI/CAN 372

NSF/ANSI/CAN 372

NSF/ANSI/CAN 61

NSF/ANSI/CAN 61

UL

UL

ULc

ULc

laat alles zien
laat minder zien
artikelnummer afmeting gewicht afmetingen verpakking gtin
123460068 1/2" 1,4 kg 165x45x41 zak (5 st) 08711985528695
123460069 3/4" 1,7 kg 174x52x46 zak (5 st) 08711985528701
123460070 1" 2 kg 187x60x55 zak (2 st) 08711985528718
123460071 1 1/2" 1,58 kg 204x84x75 zak (1 st) 08711985528725
123460072 2" 2,34 kg 207x104x93 zak (1 st) 08711985528732

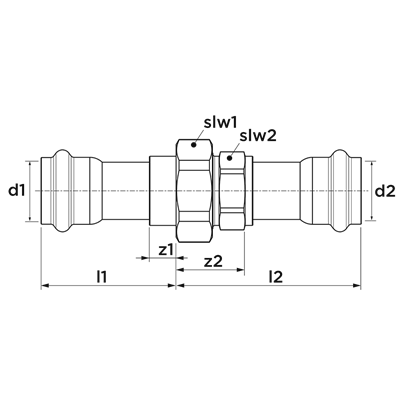

artikelnummer afmeting d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2
123460068 1/2" 21,3 DN15 80 53 41 21,3 DN15 84 57 28
123460069 3/4" 26,9 DN20 86 59 46 26,9 DN20 88 61 36
123460070 1" 33,7 DN25 90 60 55 33,7 DN25 96 66 41
123460071 1 1/2" 48,3 DN40 99 64 75 48,3 DN40 104 69 60
123460072 2" 60,3 DN50 102 61 93 60,3 DN50 104 63 74
drawing for product
kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht
verbinding press (V)
afdichting HNBR
productgroep fittingen (meerdelig)
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
merk VSH
serie SmartPress
type 5733H
UNSPS 40174907
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Recht
Uitvoering 2-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Persmof
Contourcode aansluiting 2 V
Hoofdkleur fitting Grijs
Materiaal afdichting Gehydroneerd nitril rubber (HNBR)
Met stootnok/-rand Ja
Mediumtemperatuur (continu) -30°C - 100°C
Mediumtemperatuur (continu) (imperial) -22°F - 212°F
Max. werkdruk bij 20°C 34,47bar
Max. werkdruk bij 20°C (imperial) 500psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Ja
Met aftapper Nee
Met ontluchter Nee
FM keur Ja
LPCB keur Nee
ULC keur Ja
UL-keur Ja
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Gastec QA - KE 214 (H2) Nee
