54
VSH Shurjoint Model 54 is een adapter die een directe overgang mogelijk maakt van een gegroefd systeem naar binnendraad.
VSH Shurjoint gegroefde leidingsystemen bestaan uit een ruim assortiment groefkoppelingen, -fittingen en appendages voor verwarming, perslucht en industrie. VSH Shurjoint is minder arbeidsintensief, veiliger, schoner en levert een consistente kwaliteit van de verbinding.
toepassingen
segmenten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 100541515006 | 48,3 xRp1 1/2 - oranje | 0,31 kg | 49x49x60 mm | doos (36 st) | 08711985477085 |
| 100541515007 | 48,3 xRp1 1/2 - verzinkt | 0,31 kg | 49x49x60 mm | doos (36 st) | 08711985477108 |
| 100542020004 | 60,3 xRc2 - verzinkt | 0,42 kg | 61x61x64 mm | doos (24 st) | 08711985463446 |
| 100542020006 | 60,3 xRp2 - oranje | 0,42 kg | 61x61x64 mm | doos (24 st) | 08711985477092 |
| 100542020007 | 60,3 xRp2 - verzinkt | 0,42 kg | 61x61x64 mm | doos (24 st) | 08711985480740 |
| 100542925007 | 76,1 xRp2 1/2 - verzinkt | 0,83 kg | 77x77x70 mm | doos (12 st) | 08711985481631 |

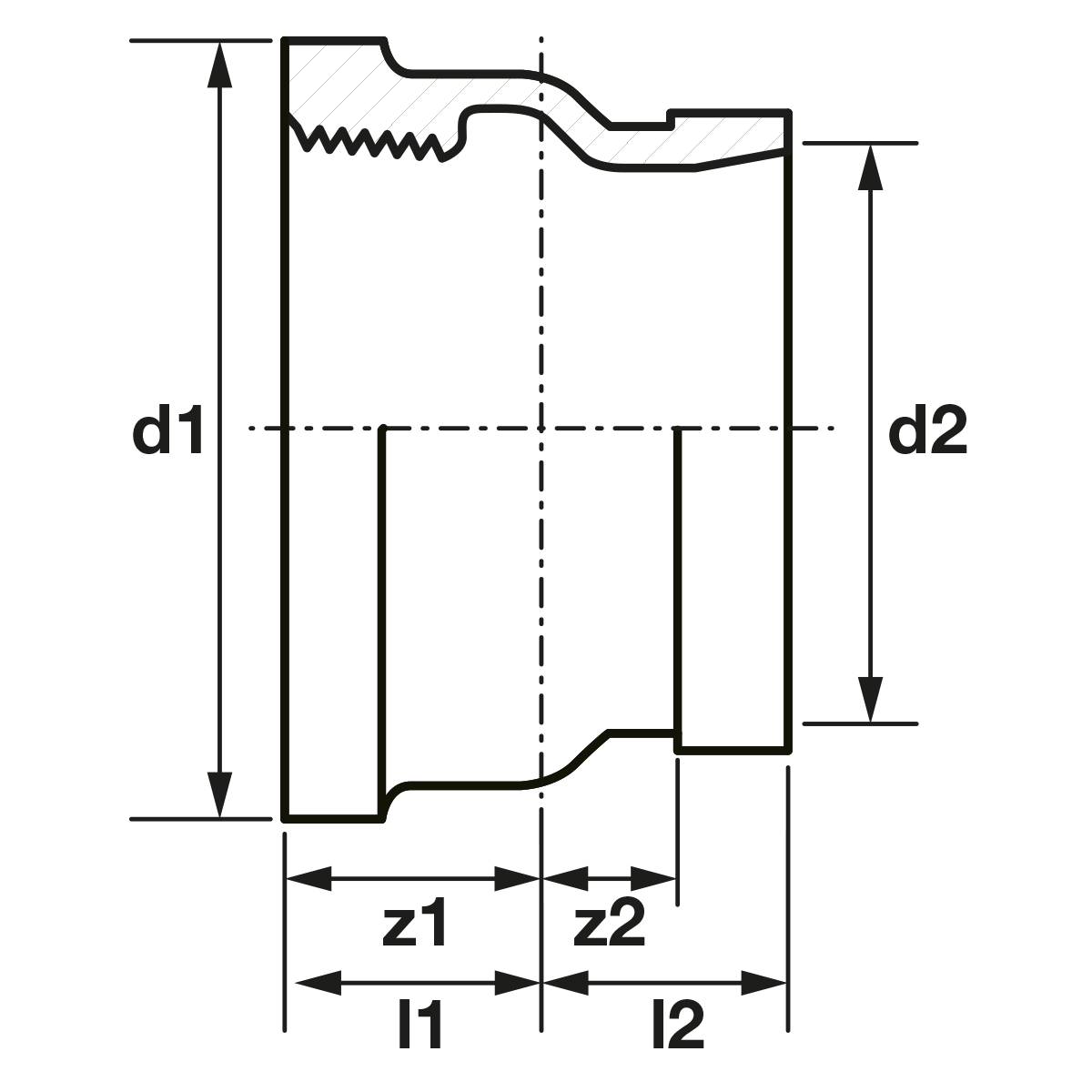

| artikelnummer | afmeting | d1 | DN1 | l1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 100541515006 | 48,3 xRp1 1/2 - oranje | 48,3 | DN40 | 30 | 48,3 | DN40 | 30 | 12 |
| 100541515007 | 48,3 xRp1 1/2 - verzinkt | 48,3 | DN40 | 30 | 48,3 | DN40 | 30 | 12 |
| 100542020004 | 60,3 xRc2 - verzinkt | 60,3 | DN50 | 32 | 60,3 | DN50 | 32 | 13 |
| 100542020006 | 60,3 xRp2 - oranje | 60,3 | DN50 | 32 | 60,3 | DN50 | 32 | 13 |
| 100542020007 | 60,3 xRp2 - verzinkt | 60,3 | DN50 | 32 | 60,3 | DN50 | 32 | 13 |
| 100542925007 | 76,1 xRp2 1/2 - verzinkt | 76,1 | DN65 | 35 | 76,1 | DN65 | 35 | 12 |
| kleur | zilver, oranje |
|---|---|
| materialen | gietijzer (ASTM A536 65-45-12) |
| afwerking | verzinkt, gelakt |
| producent | Shurjoint |
| verbinding | groef |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73071910 |
| merk | VSH |
| serie | Shurjoint |
| type | 54 |
 54 afbeelding |
png | download |
 54-Combi afbeelding |
png | download |
 54-GV afbeelding |
png | download |
 Diagram diagram |
png | download |
VSH Shurjoint Installation Handbook installatie- & onderhoudsdocument |
download | |
VSH Shurjoint instructions installatie- & onderhoudsdocument |
download | |
VSH Shurjoint Installation Handbook installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Gietijzer |
| Materiaal aansluiting 2 | Gietijzer |
| Vorm | Recht |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Groef |
| Met stootnok/-rand | Nee |
| Hoge treksterkte | Ja |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
