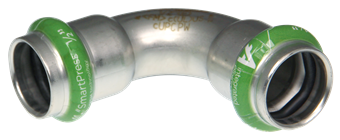

VSH SmartPress bocht 90° EPDM (2 x press)

VSH SmartPress bocht 90° EPDM (2 x press)

group: 507E_VSH

VSH SmartPress is een innovatief persverbindingssysteem ontworpen voor het verbinden van 1/2"-2" IPS ASTM A312 schedule 5/10s RVS buis (zowel AISI type 304/304L als 316/316L RVS). Het productassortiment van VSH SmartPress bestaat uit V-profiel (type ASP) persfittingen en afsluiters vervaardigd uit  AISI 316L RVS die zijn voorzien van gepatenteerde afdichtingselementen voor een gegarandeerd veilige, lekdichte en duurzame verbinding. Het VSH SmartPress-systeem biedt een complete oplossing voor zowel commerciële als industriële toepassingen die HNBR-, EPDM- of FPM-afdichtingselementen vereisen.

  • compleet assortiment AISI 316 fittingen en afsluiters
  • 500 psi werkdruk
  • kleurgecodeerde Visu-control® folie voor identificatie van materiaal/afmetingen en visuele persindicatie
  • gepatenteerd ontwerp van afdichtingselementen met Leak Before Pressed technologie voor extra veiligheid en geoptimaliseerde installatie
  • duidelijke identificatie van afdichtingselement en afmetingen
  • snelle installatie dankzij vooraf gemarkeerde insteekdiepte

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

stoom

stoom

perslucht

perslucht

sprinkler

sprinkler

vacuüm

vacuüm

laat alles zien
laat minder zien

segmenten

gebouwinstallaties

gebouwinstallaties

brandbeveiliging

brandbeveiliging

industrie

industrie

laat alles zien
laat minder zien

certificaten

FM

FM

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

NSF/ANSI/CAN 372

NSF/ANSI/CAN 372

NSF/ANSI/CAN 61

NSF/ANSI/CAN 61

UL

UL

ULc

ULc

laat alles zien
laat minder zien
artikelnummer afmeting gewicht afmetingen verpakking gtin
123459988 1/2" 0,12 kg 74x74x33 zak (10 st) 08711985527896
123459989 3/4" 0,17 kg 82x82x38 zak (5 st) 08711985527902
123459990 1" 0,33 kg 100x100x48 zak (5 st) 08711985527919
123459991 1 1/2" 0,55 kg 131x131x65 zak (1 st) 08711985527926
123459992 2" 0,82 kg 157x157x80 zak (1 st) 08711985527933
artikelnummer afmeting d1 DN1 l1 z1 d2 DN2 l2 z2 radius hoek
123459988 1/2" 21,3 DN15 57 30 21,3 DN15 57 30 26 90
123459989 3/4" 26,9 DN20 63 36 26,9 DN20 63 36 32 90
123459990 1" 33,7 DN25 76 46 33,7 DN25 76 46 40 90
123459991 1 1/2" 48,3 DN40 98 63 48,3 DN40 98 63 58 90
123459992 2" 60,3 DN50 118 77 60,3 DN50 118 77 72 90
drawing for product
kleur zilver
materialen roestvaststaal (RVS 316 L (1.4404))
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm bocht (90º)
verbinding press (V)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 73072980
merk VSH
serie SmartPress
type 507E
UNSPS 40172100
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 1 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Roestvaststaal (RVS)
Kwaliteitsklasse aansluiting 2 RVS 316 L (1.4404)
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Uitvoering 1-delig
Bochthoek 90°
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Persmof
Contourcode aansluiting 1 V
Aansluiting 2 Persmof
Contourcode aansluiting 2 V
Hoofdkleur fitting Grijs
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Met stootnok/-rand Ja
Mediumtemperatuur (continu) -35°C - 135°C
Mediumtemperatuur (continu) (imperial) -31°F - 275°F
Max. werkdruk bij 20°C 34,47bar
Max. werkdruk bij 20°C (imperial) 500psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Ja
Met aftapper Nee
Met ontluchter Nee
FM keur Ja
LPCB keur Nee
ULC keur Ja
UL-keur Ja
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Gastec QA - KE 214 (H2) Nee
