VSH Klem eindkoppeling

VSH Klem eindkoppeling

207

De VSH Klem 207 is een eindkoppeling vervaardigd uit staalverzinkt messing, voorzien van een klem en buitendraad aansluiting. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Klem-assortiment.

  • eenvoudige installatie met standaard gereedschap
  • snelle verbindingstechnologie waarbij her-montage mogelijk is

toepassingen

verwarming

segmenten

gebouwinstallaties industrie
artikelnummer afmeting gewicht afmetingen verpakking gtin
6323988 15 0,05 kg 26x28x28 mm zak (50 st) 08711985134131
6323999 22 0,1 kg 29x38x38 mm zak (10 st) 08711985134155
6324001 28 0,15 kg 31x46x46 mm zak (10 st) 08711985132618
6324010 35 0,21 kg 35x49x49 mm zak (5 st) 08711985132632
artikelnummer afmeting d1 l1 z1 slw1 DN1
6323988 15 15 (DN12) 26 5 24 DN12
6323999 22 22 (DN20) 29 6 32 DN20
6324001 28 28 (DN25) 31 7 39 DN25
6324010 35 35 (DN32) 35 5 46 DN32

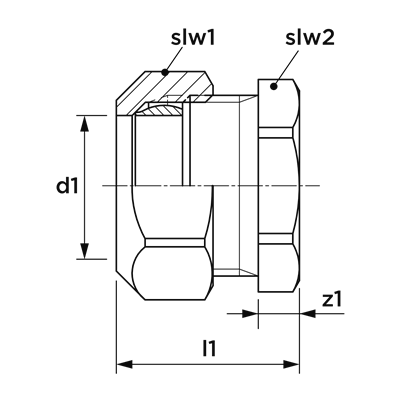

zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen messing (CW617N)
afwerking verzinkt
producent 8711985000009
vorm eindkoppeling
verbinding klem
afdichting Kunststofdichtend
productgroep fittingen (demontabel)
ETIM klasse EC003023 Fitting met 1 aansluiting
intrastatnummer 74122000
land van oorsprong Nederland
merk VSH
serie Klem
type 207
UNSPS 40172401
SCIP 98ab3390-1a8e-4560-943d-8a0d9c101b3e
label waarde
ETIM klasse EC003023 Fitting met 1 aansluiting
Materiaal aansluiting 1 Messing
Kwaliteitsklasse aansluiting 1 CuZn40Pb2 (CW617N)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Systeemgebonden Ja
Aansluiting 1 Klemaansluiting
Max. werkdruk bij 20°C 6bar
Max. werkdruk bij 20°C (imperial) 87,02psi
Hoofdkleur fitting Grijs
Mediumtemperatuur (continu) 0°C - 90°C
Mediumtemperatuur (continu) (imperial) 32°F - 194°F
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Afgedopt Nee
FM keur Nee
UL-keur Nee
ULC keur Nee
LPCB keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee

accessoires

artikelnummer omschrijving
6323251 VSH Klem 1-delig verloopstuk MF 15x12
6323451 VSH Klem afsluitplaat M 15
6323548 VSH Klem afsluitplaat + ontluchter M 15
6323746 VSH Klem klemring 15
6323570 VSH Klem wartelmoer F 15

bevat

artikelnummer omschrijving
6323570 VSH Klem wartelmoer F 15 1
6323669 VSH Klem wartelmoer F 22 1
6323680 VSH Klem wartelmoer F 28 1
6323746 VSH Klem klemring 15 1
6323878 VSH Klem klemring 22 1
6323891 VSH Klem klemring 28 1
6323911 VSH Klem klemring 35 1
