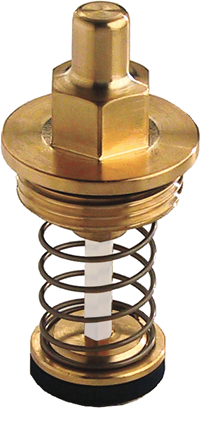

SEPP DIN-Basis bovendeel met keerklep

1928

toepassingen

segmenten

assortiment

artikelnummer	afmeting	gewicht	afmetingen	verpakking	gtin
0201074	G1/2" (DN15)	0,1 kg	61x26x26 mm	zak (1 st)	04018422297362
0017977	G3/4" (DN20)	0,1 kg	71x32x32 mm	zak (1 st)	04018422121933
0017978	G1" (DN25)	0,19 kg	90x40x40 mm	zak (1 st)	04018422121940
0017979	G1 1/4" (DN32)	0,36 kg	118x49x49 mm	zak (1 st)	04018422121957
0017980	G1 1/2" (DN40)	0,46 kg	140x56x56 mm	zak (1 st)	04018422121964
0017981	G2" (DN50)	0,76 kg	168x68x68 mm	zak (1 st)	04018422121971
0210299	G2 1/2" (DN65)	0,9 kg	193x86x86 mm	zak (1 st)	04018422300888
0210300	G3" (DN80)	1,5 kg	218x102x102 mm	zak (1 st)	04018422300895

afmetingen

artikelnummer	afmeting	DN1	l1	slw1	V	U	D1
0201074	G1/2" (DN15)	1/2" (DN15)	35	13	55	36	16
0017977	G3/4" (DN20)	3/4" (DN20)	43	17	65	38	22
0017978	G1" (DN25)	1" (DN25)	52	22	83	46	28
0017979	G1 1/4" (DN32)	1 1/4" (DN32)	62	27	108	52	35
0017980	G1 1/2" (DN40)	1 1/2" (DN40)	71	27	121	56	41
0017981	G2" (DN50)	2" (DN50)	88	32	156	68	53
0210299	G2 1/2" (DN65)	2 1/2" (DN65)	100	36	181	86	68
0210300	G3" (DN80)	3" (DN80)	110	41	198	120	82

zie hierboven voor de afbeelding met afmetingen

karakteristieken

karakteristieken

kleur	messing
materialen	messing (CW617N)
afwerking	geen
producent	Seppelfricke
vorm	recht
verbinding	G - buitendraad gas cilindrisch (BSPP)
druktrap product	PN 16
afdichting	EPDM

algemeen

algemeen

productgroep	afsluiters (accessoires (afsluiters), keerklep)
ETIM klasse	EC010164 Toebehoren/onderdelen voor terugslagklep
intrastatnummer	84819000
merk	Seppelfricke
serie	SEPP DIN-Basis
type	1928
SCIP	595b237a-cb3d-4f91-8731-a4c832a4905b

downloads

1928 afbeelding	jpg	download
Diagram diagram	png	download

ETIM

label	waarde
ETIM klasse	EC010164 Toebehoren/onderdelen voor terugslagklep
Type toebehoren/onderdelen	Reserveset
Toebehoren	Ja
Onderdeel	Ja
