VSH Klem kruisstuk (4 x klem)

VSH Klem kruisstuk (4 x klem)

group: 120

De VSH Klem 120 is een kruisstuk vervaardigd uit staalverzinkt messing, voorzien van 4 klem aansluitingen. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Klem-assortiment.

  • eenvoudige installatie met standaard gereedschap
  • snelle verbindingstechnologie waarbij her-montage mogelijk is

toepassingen

verwarming

verwarming

laat alles zien
laat minder zien

segmenten

gebouwinstallaties

gebouwinstallaties

industrie

industrie

laat alles zien
laat minder zien

certificaten

geen certificaten beschikbaar

artikelnummer afmeting gewicht afmetingen verpakking gtin
6323231 22x15x22x15 0,31 kg 74x71x71 mm zak (10 st) 08711985133318
artikelnummer afmeting d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2 d3 DN3 l3 z3 slw3 d4 DN4 l4 z4 slw4
6323231 22x15x22x15 15,0 DN20 37 15 32 22,0 DN12 33 11 24 15,0 DN20 37 15 32 22,0 DN12 33 11 24

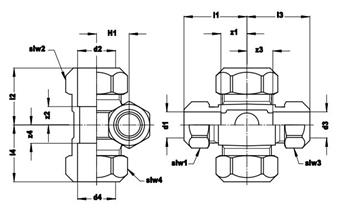

drawing for product
kleur zilver
materialen messing (CW617N)
afwerking verzinkt
producent Aalberts integrated piping systems B.V. (VSH)
vorm kruisstuk, verloop
verbinding klem
afdichting Kunststofdichtend
productgroep fittingen (demontabel)
ETIM klasse EC011717 Passeerstuk
intrastatnummer 74122000
merk VSH
serie Klem
type 120
UNSPS 40172701
SCIP 98ab3390-1a8e-4560-943d-8a0d9c101b3e
label waarde
ETIM klasse EC011717 Passeerstuk
Materiaal Messing
Kwaliteitsklasse CuZn40Pb2 (CW617N)
Oppervlaktebescherming Elektrolytisch verzinkt
Geschikt voor éénpijpsysteem Nee
Geschikt voor tweepijpsysteem Nee
Systeemgebonden Ja
Nom. diameter aansluiting 1 DN 20
Uitwendige buisdiameter aansluiting 1 15mm
Uitwendige buisdiameter aansluiting 1 (imperial) 0,59"
Nom. diameter aansluiting 2 DN 12
Uitwendige buisdiameter aansluiting 2 22mm
Uitwendige buisdiameter aansluiting 2 (imperial) 0,87"
Nom. diameter aansluiting 3 DN 20
Uitwendige buisdiameter aansluiting 3 15mm
Uitwendige buisdiameter aansluiting 3 (imperial) 0,59"
Met isoleerbox Nee
Afsluitbaar Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee

accessoires

artikelnummer omschrijving
6323251 VSH Klem 1-delig verloopstuk MF 15x12
6323451 VSH Klem afsluitplaat M 15
6323548 VSH Klem afsluitplaat + ontluchter M 15
6323746 VSH Klem klemring 15
6323570 VSH Klem wartelmoer F 15
6323295 VSH Klem 1-delig verloopstuk MF 22x15
6323328 VSH Klem 1-delig verloopstuk MF 22x18
6323339 VSH Klem 1-delig verloopstuk MF 22x20
6323482 VSH Klem afsluitplaat M 22
6323669 VSH Klem wartelmoer F 22
6323878 VSH Klem klemring 22
6323999 VSH Klem eindkoppeling F 22
6323559 VSH Klem afsluitplaat + ontluchter M 22

bevat

artikelnummer omschrijving
6323570 VSH Klem wartelmoer F 15 2
6323669 VSH Klem wartelmoer F 22 2
6323746 VSH Klem klemring 15 2
6323878 VSH Klem klemring 22 2
