107

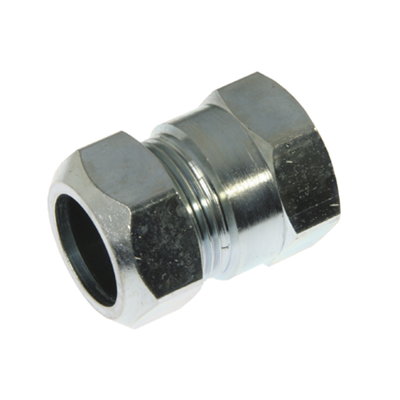

De VSH Klem 107 is een rechte overgangskoppeling vervaardigd uit staalverzinkt messing, voorzien van een klem en binnendraad aansluiting. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Klem-assortiment.
toepassingen
segmenten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6321700 | 15xRp3/8" | 0,06 kg | 37x26x28 mm | zak (10 st) | 08711985133974 |
| 6321579 | 15xRp1/2" | 0,08 kg | 43x28x32 mm | zak (10 st) | 08711985132557 |
| 6321667 | 15xRp3/4" | 0,11 kg | 45x28x38 mm | zak (10 st) | 08711985133998 |
| 6321601 | 22xRp1/2" | 0,11 kg | 39x35x38 mm | zak (10 st) | 08711985132571 |
| 6321678 | 22xRp3/4" | 0,13 kg | 45x38x38 mm | zak (10 st) | 08711985132595 |
| 6321590 | 22xRp1" | 0,18 kg | 50x37x48 mm | zak (10 st) | 08711985134032 |
| 6321689 | 28xRp3/4" | 0,19 kg | 46x42x46 mm | zak (10 st) | 08711985134018 |
| 6321623 | 28xRp1" | 0,2 kg | 49x46x48 mm | zak (10 st) | 08711985134056 |
| 6321634 | 35xRp1" | 0,27 kg | 58x49x54 mm | zak (10 st) | 08711985134070 |
| 6321722 | 35xRp1 1/4" | 0,3 kg | 58x54x58 mm | zak (10 st) | 08711985134094 |
| 6321733 | 42xRp1 1/4" | 0,46 kg | 64x64x64 mm | zak (5 st) | 08711985134117 |

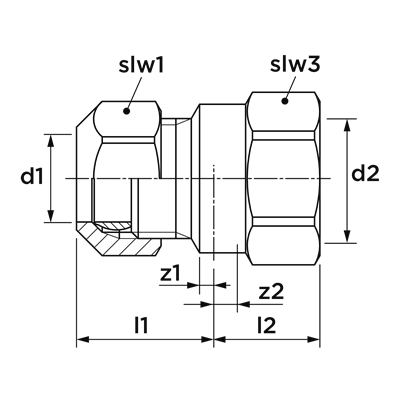

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6321700 | 15xRp3/8" | 15,0 | DN12 | 23 | 1 | 24 | 17,2 | 3/8" (DN10) | 14 | 3 |
| 6321579 | 15xRp1/2" | 15,0 | DN12 | 24 | 2 | 24 | 21,3 | 1/2" (DN15) | 19 | 4 |
| 6321667 | 15xRp3/4" | 15,0 | DN12 | 25 | 4 | 24 | 26,9 | 3/4" (DN20) | 20 | 4 |
| 6321601 | 22xRp1/2" | 22,0 | DN20 | 23 | 0 | 32 | 21,3 | 1/2" (DN15) | 16 | 0 |
| 6321678 | 22xRp3/4" | 22,0 | DN20 | 25 | 2 | 32 | 26,9 | 3/4" (DN20) | 20 | 4 |
| 6321590 | 22xRp1" | 22,0 | DN20 | 27 | 4 | 32 | 33,7 | 1" (DN25) | 23 | 4 |
| 6321689 | 28xRp3/4" | 28,0 | DN25 | 26 | 2 | 39 | 26,9 | 3/4" (DN20) | 20 | 4 |
| 6321623 | 28xRp1" | 28,0 | DN25 | 26 | 2 | 29 | 33,7 | 1" (DN25) | 23 | 4 |
| 6321634 | 35xRp1" | 35,0 | DN32 | 36 | 1 | 46 | 33,7 | 1" (DN25) | 23 | 4 |
| 6321722 | 35xRp1 1/4" | 35,0 | DN32 | 33 | 3 | 46 | 42,4 | 1 1/4" (DN32) | 25 | 4 |
| 6321733 | 42xRp1 1/4" | 42,0 | DN40 | 39 | 1 | 55 | 42,4 | 1 1/4" (DN32) | 25 | 4 |
| kleur | zilver |
|---|---|
| materialen | messing (CW602N (DZR), CW617N) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht, verloop |
| verbinding | klem, Rp - binnendraad cilindrisch (BSPT) |
| afdichting | Kunststofdichtend |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| land van oorsprong | Nederland |
| merk | VSH |
| serie | Klem |
| type | 107 |
| UNSPS | 40172501 |
| SCIP | 98ab3390-1a8e-4560-943d-8a0d9c101b3e |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Messing |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Recht |
| Uitvoering | 3-delig |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Klemaansluiting |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 10 |
| Met stootnok/-rand | Nee |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | 0°C - 90°C |
| Mediumtemperatuur (continu) (imperial) | 32°F - 194°F |
| Max. werkdruk bij 20°C | 6bar |
| Max. werkdruk bij 20°C (imperial) | 87,02psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6323251 | VSH Klem 1-delig verloopstuk MF 15x12 |
 |
6323451 | VSH Klem afsluitplaat M 15 |
 |
6323548 | VSH Klem afsluitplaat + ontluchter M 15 |
 |
6323746 | VSH Klem klemring 15 |
 |
6323570 | VSH Klem wartelmoer F 15 |
|
6323295 | VSH Klem 1-delig verloopstuk MF 22x15 |
|
6323328 | VSH Klem 1-delig verloopstuk MF 22x18 |
|
6323339 | VSH Klem 1-delig verloopstuk MF 22x20 |
|
6323482 | VSH Klem afsluitplaat M 22 |
|
6323669 | VSH Klem wartelmoer F 22 |
|
6323878 | VSH Klem klemring 22 |
 |
6323999 | VSH Klem eindkoppeling F 22 |
|
6323559 | VSH Klem afsluitplaat + ontluchter M 22 |
|
6323341 | VSH Klem 1-delig verloopstuk MF 28x15 |
|
6323350 | VSH Klem 1-delig verloopstuk MF 28x22 |
|
6323493 | VSH Klem afsluitplaat M 28 |
|
6323680 | VSH Klem wartelmoer F 28 |
|
6323891 | VSH Klem klemring 28 |
|
6324001 | VSH Klem eindkoppeling F 28 |
|
6323372 | VSH Klem 1-delig verloopstuk MF 35x22 |
|
6323383 | VSH Klem 1-delig verloopstuk MF 35x28 |
|
6323911 | VSH Klem klemring 35 |
|
6324010 | VSH Klem eindkoppeling F 35 |
|
6323922 | VSH Klem klemring 42 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6323570 | VSH Klem wartelmoer F 15 | 1 |
|
6323669 | VSH Klem wartelmoer F 22 | 1 |
|
6323680 | VSH Klem wartelmoer F 28 | 1 |
|
6323746 | VSH Klem klemring 15 | 1 |
|
6323878 | VSH Klem klemring 22 | 1 |
|
6323891 | VSH Klem klemring 28 | 1 |
|
6323911 | VSH Klem klemring 35 | 1 |
|
6323922 | VSH Klem klemring 42 | 1 |
