VSH Klem rechte koppeling (2 x klem)

VSH Klem rechte koppeling (2 x klem)

104

De VSH Klem 104 is een rechte koppeling vervaardigd uit staalverzinkt messing, voorzien van 2 klem aansluitingen. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Klem-assortiment.

  • eenvoudige installatie met standaard gereedschap
  • snelle verbindingstechnologie waarbij her-montage mogelijk is

toepassingen

verwarming

segmenten

gebouwinstallaties industrie
artikelnummer afmeting gewicht afmetingen verpakking gtin
6322932 15 0,08 kg 44x28x28 mm zak (10 st) 08711985246124
6322998 22 0,15 kg 52x37x37 mm zak (10 st) 08711985246148
6321029 28 0,26 kg 69x45x39 mm zak (10 st) 08711985132335
6321051 35 0,36 kg 62x53x53 mm zak (5 st) 08711985132373
artikelnummer afmeting d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2 slw0 h
6322932 15 15,0 DN12 23 1 24 15,0 DN12 23 1 24 22 5,5
6322998 22 22,0 DN20 26 2 32 22,0 DN20 26 2 32 30 6,6
6321029 28 28,0 DN25 35 1 39 28,0 DN25 35 1 39 36 7
6321051 35 35,0 DN32 36 1 46 35,0 DN32 36 1 46 46 9

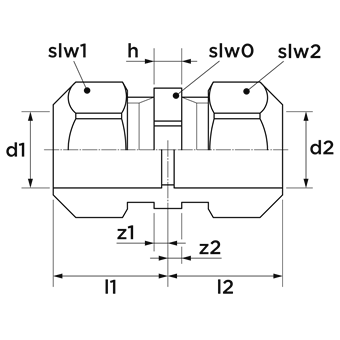

zie hierboven voor de afbeelding met afmetingen
kleur zilver
materialen messing (CW602N (DZR), CW617N)
afwerking verzinkt
producent Aalberts integrated piping systems B.V. (VSH)
vorm recht
verbinding klem
afdichting Kunststofdichtend
productgroep fittingen (demontabel)
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
merk VSH
serie Klem
type 104
UNSPS 40172601
SCIP 98ab3390-1a8e-4560-943d-8a0d9c101b3e
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Messing
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Messing
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Vorm Recht
Uitvoering 3-delig
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Klemaansluiting
Aansluiting 2 Klemaansluiting
Hoofdkleur fitting Grijs
Druktrap klasse flens PN 10
Met stootnok/-rand Nee
Hoge treksterkte Ja
Mediumtemperatuur (continu) 0°C - 90°C
Mediumtemperatuur (continu) (imperial) 32°F - 194°F
Max. werkdruk bij 20°C 6bar
Max. werkdruk bij 20°C (imperial) 87,02psi
Met thermische isolatie Nee
Met pakkingen Nee
Afgedopt Nee
Met aansluitingsindicator Nee
Met aftapper Nee
Met ontluchter Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
DIN-CERTCO certificaat Nee
VdS keur Nee
Met TUV goedkeuring Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
Gecertificeerd volgens NF 545 Nee
KIWA-keur Nee
Gastec QA Nee
KOMO-keur Nee
Type goedkeuring volgens BBR / EKS Nee

accessoires

artikelnummer omschrijving
6323341 VSH Klem 1-delig verloopstuk MF 28x15
6323350 VSH Klem 1-delig verloopstuk MF 28x22
6323493 VSH Klem afsluitplaat M 28
6323680 VSH Klem wartelmoer F 28
6323891 VSH Klem klemring 28
6324001 VSH Klem eindkoppeling F 28
6323372 VSH Klem 1-delig verloopstuk MF 35x22
6323383 VSH Klem 1-delig verloopstuk MF 35x28
6323911 VSH Klem klemring 35
6324010 VSH Klem eindkoppeling F 35
6323251 VSH Klem 1-delig verloopstuk MF 15x12
6323295 VSH Klem 1-delig verloopstuk MF 22x15
6323451 VSH Klem afsluitplaat M 15
6323328 VSH Klem 1-delig verloopstuk MF 22x18
6323548 VSH Klem afsluitplaat + ontluchter M 15
6323339 VSH Klem 1-delig verloopstuk MF 22x20
6323746 VSH Klem klemring 15
6323482 VSH Klem afsluitplaat M 22
6323570 VSH Klem wartelmoer F 15
6323669 VSH Klem wartelmoer F 22
6323878 VSH Klem klemring 22
6323999 VSH Klem eindkoppeling F 22
6323559 VSH Klem afsluitplaat + ontluchter M 22

bevat

artikelnummer omschrijving
6323570 VSH Klem wartelmoer F 15 2
6323669 VSH Klem wartelmoer F 22 2
6323680 VSH Klem wartelmoer F 28 2
6323746 VSH Klem klemring 15 2
6323878 VSH Klem klemring 22 2
6323891 VSH Klem klemring 28 2
6323911 VSH Klem klemring 35 2
