6202328
type C1405
De VSH XPress C1405 is een rechte overgangskoppeling staalverzinkt met een pers en een buitendraad aansluiting. Door VSH XPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH XPress levert een compleet leidingsysteem geschikt voor elke denkbare toepassing.
toepassingen
segmenten
certificaten
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | recht |
| verbinding | press (M), R - buitendraad gas conisch (BSPT) |
| afdichting | EPDM |
| artikel | VSH XPress Staalverzinkt overgang FM 28xR1" |
|---|---|
| artikelnummer met gtin | 6202328 (08711985094671) |
| productnummer met gtin | 6202328 (08711985097498) |
| voorganger | 15490040 |
| artikelgroep | C1405 - VSH XPress Staalverzinkt overgang (press x buitendraad) |
| afmeting | 28xR1" |
| gewicht | 0,12 kg |
| afmetingen | 48x47x47 mm |
| verpakking | zak (10 st) |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | XPress Staalverzinkt |
| type | C1405 |
| UNSPS | 40172502 |
| SCIP | 233056dc-cd46-44db-9410-a4845109c0f6 |
| max. werkdruk | 16 bar |
|---|---|
| min. mediumtemperatuur | -35 °C |
| max. mediumtemperatuur | 135 °C |
| piek mediumtemperatuur | 150 °C |

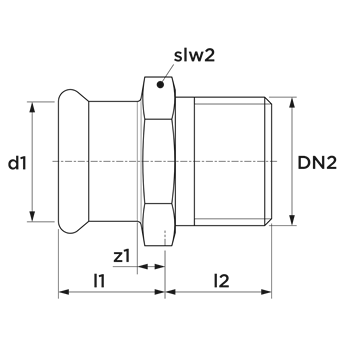

| label | waarde |
|---|---|
| d1 | 28,0 |
| DN1 | DN25 |
| l1 | 28 |
| z1 | 5 |
| d2 | 33,7 |
| DN2 | 1" (DN25) |
| l2 | 20 |
| slw2 | 41 |
ATG3056_XPress_Carbon_F certificaten |
download | |
 C1405 afbeelding |
png | download |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
download | |
SDS VSH XPress Carbon data sheet |
download | |
VSH XPress Carbon LPCB certificaten |
download | |
VSH XPress Carbon Lloyds Register certificaten |
download | |
VSH XPress Carbon SBSC certificaten |
download | |
VSH XPress QB certificaten |
download | |
VSH _XPress_VdS certificaten |
download | |
VSH_XPress_Carbon-SPF certificaten |
download | |
VSH_XPress_Galvanized_RINA certificaten |
download | |
VSH_XPress_carbon_RISE certificaten |
download | |
ATG3056_XPress_Carbon certificaten |
download | |
 Diagram diagram |
png | download |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH XPress installation instructions installatie- & onderhoudsdocument |
download | |
ATG3056_XPress_Carbon_F certificaten |
download | |
ATG3056_XPress_Carbon certificaten |
download | |
VSH XPress Carbon&Stainless Bureau Veritas certificaten |
download | |
VSH_XPress_Carbon-SPF certificaten |
download | |
VSH _XPress_VdS certificaten |
download | |
VSH XPress Carbon Lloyds Register certificaten |
download | |
VSH_XPress_carbon_RISE certificaten |
download | |
VSH XPress Carbon LPCB certificaten |
download | |
VSH XPress Carbon SBSC certificaten |
download | |
VSH_XPress_Galvanized_RINA certificaten |
download | |
VSH XPress QB certificaten |
download | |
SDS VSH XPress Carbon data sheet |
download | |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Nom. diameter aansluiting 1 | DN 25 |
| Uitwendige buisdiameter aansluiting 1 | 28mm |
| Uitwendige buisdiameter aansluiting 1 (imperial) | 1,1" |
| Wanddikte aansluiting 1 | 1,5mm |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Nom. diameter aansluiting 2 | 1" (25) |
| Uitwendige buisdiameter aansluiting 2 | 33,7mm |
| Uitwendige buisdiameter aansluiting 2 (imperial) | 1,33" |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Lengte | 48mm |
| Lengte aansluiting 1 | 28mm |
| Lengte aansluiting 1 (imperial) | 1,1" |
| Werkende lengte aansluiting 1 | 5mm |
| Werkende lengte aansluiting 1 (imperial) | 0,2" |
| Lengte aansluiting 2 | 20mm |
| Lengte aansluiting 2 (imperial) | 0,79" |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Ja |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Ja |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6222249 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 |
 |
6119432 | VSH XPress Staalverzinkt+RVS O-ring FPM LBP 28 |
 |
6212646 | VSH XPress Staalverzinkt+RVS insteekdieptebepaler 12-108 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6340015 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 28x1,5 handbundel |
|
6241125 | VSH XPress Staalverzinkt Sendzimir verzinkte buis 28x1,5 |
 |
6340730 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 handbundel |
|
6204715 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 28x1,5 |
 |
6205188 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress Staalverzinkt buis 28x1,5 (l=6m) handbundel |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6222249 | VSH XPress Staalverzinkt+RVS O-ring EPDM LBP 28 | 1 |
