groep: TX6

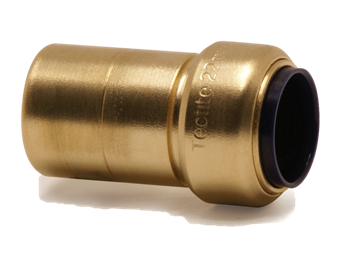

De VSH Tectite Pro TX6 is een verloopkoppeling met een push aansluiting en een insteekeinde. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
drinkwater
verwarming
koeling
utiliteitsbouw
Kitemark
KIWA
artikelnummer
afmeting
afmetingen
gewicht
verpakking
gtin
artikelnummer
afmeting
Ø35x28
afmetingen
85x40x40 mm
gewicht
0,19 kg
verpakking
zak (1 st)
gtin
05022050004321
artikelnummer
size
d1
DN1
l1
z1
d2
DN2
l2
kleur
brons
materialen
brons (EN CC499K)
afwerking
geen
producent
Aalberts integrated piping systems Ltd (Pegler)
vorm
recht, verloop
verbinding
insteek, buiseind
afdichting
EPDM
productgroep
fittingen (demontabel)
ETIM klasse
EC003024 Fitting met 2 aansluitingen
intrastatnummer
74122000
merk
VSH
serie
Tectite Pro
type
TX6
UNSPS
40173601
SCIP
8078ea46-ded6-4488-8aee-1429ca03f1ed
diagram | jpg
Diagram
installatie- & onderhoudsdocument | pdf
VSH Tectite installation instructions
afbeelding | png
TX6
data sheet | pdf
MSDS_VSH_Tectite Pro
certificaten | pdf
Pegler_BSI_All_Fittings_KM_15121
afbeelding | png
TX6
certificaten | pdf
Tectite Push KIWA
certificaten | pdf
VSH Tectite ACS
certificaten | pdf
VSH Tectite Classic & Pro WRAS
certificaten | pdf
VSH Tectite Classic and Pro DVGW
diagram | jpg
Diagram
label
waarde
label
ETIM klasse
label
Materiaal aansluiting 1
waarde
Brons
label
Kwaliteitsklasse aansluiting 1
waarde
CuSn5Zn5Pb2
label
Oppervlaktebescherming aansluiting 1
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 1
waarde
Onbehandeld
label
Materiaal aansluiting 2
waarde
Brons
label
Kwaliteitsklasse aansluiting 2
waarde
CuSn5Zn5Pb2
label
Oppervlaktebescherming aansluiting 2
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 2
waarde
Onbehandeld
label
Vorm
waarde
Recht
label
Model
waarde
1-delig
label
Verlopend
waarde
Ja
label
Excentrisch
waarde
Nee
label
Systeemgebonden
waarde
Nee
label
Nom. diameter aansluiting 1
waarde
DN 32
label
Uitwendige buisdiameter aansluiting 1
waarde
35mm
label
Uitwendige buisdiameter aansluiting 1 (imperial)
waarde
1,38"
label
Wanddikte aansluiting 1
waarde
1,6mm
label
Aansluiting 1
waarde
Insteek (push-fitting)
label
Nom. diameter aansluiting 2
waarde
DN 25
label
Uitwendige buisdiameter aansluiting 2
waarde
28mm
label
Uitwendige buisdiameter aansluiting 2 (imperial)
waarde
1,1"
label
Aansluiting 2
waarde
Soldeereind
label
Hoofdkleur fitting
waarde
Brons
label
Druktrap klasse flens (PN)
waarde
PN 16
label
Materiaal afdichting
waarde
Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
label
Met stootnok/-rand
waarde
Ja
label
Hoge treksterkte
waarde
Ja
label
Lengte
waarde
85mm
label
Lengte aansluiting 1
waarde
30mm
label
Lengte aansluiting 1 (imperial)
waarde
1,18"
label
Werkende lengte aansluiting 1
waarde
2mm
label
Werkende lengte aansluiting 1 (imperial)
waarde
0,08"
label
Lengte aansluiting 2
waarde
58mm
label
Lengte aansluiting 2 (imperial)
waarde
2,28"
label
Mediumtemperatuur (continu)
waarde
-24°C - 90°C
label
Mediumtemperatuur (continu) (imperial)
waarde
-11,2°F - 194°F
label
Max. werkdruk bij 20°C
waarde
16bar
label
Max. werkdruk bij 20°C (imperial)
waarde
232,06psi
label
Met thermische isolatie
waarde
Nee
label
Met pakkingen
waarde
Nee
label
Afgedopt
waarde
Nee
label
Met aansluitingsindicator
waarde
Nee
label
Met aftapper
waarde
Nee
label
Met ontluchter
waarde
Nee
label
FM keur
waarde
Nee
label
LPCB keur
waarde
Nee
label
ULC keur
waarde
Nee
label
UL-keur
waarde
Nee
label
DIN-CERTCO certificaat
waarde
Nee
label
VdS keur
waarde
Nee
label
Met TUV goedkeuring
waarde
Nee
label
DVGW-keur voor gas
waarde
Nee
label
DVGW-keur voor water
waarde
Nee
label
Gecertificeerd volgens NF 545
waarde
Nee
label
KIWA-keur
waarde
Ja
label
Gastec QA
waarde
Nee
label
KOMO-keur
waarde
Nee
label
Gastec QA - KE 214 (H2)
waarde
Nee
label
Type goedkeuring volgens BBR / EKS
waarde
Nee
