group: TS13
De VSH Tectite 316 TS13 is een 90° kniekoppeling met een push- en een buitendraad aansluiting. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
drinkwater
verwarming
koeling
gebouwinstallaties
industrie
Kitemark
CSN
DVGW Wasser
KIWA
WRAS
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4755410 | 15xR1/2" | 0,06 kg | 44x26x39 mm | zak (10 st) | 05022050255624 |
| 4755421 | 18xR1/2" | 0,07 kg | 51x29x39 mm | zak (5 st) | 05022050255709 |
| 4755432 | 22xR3/4" | 0,1 kg | 52x34x49 mm | zak (5 st) | 05022050255778 |
| 4755443 | 28xR1" | 0,19 kg | 62x42x60 mm | zak (5 st) | 05022050255808 |
| kleur | zilver |
|---|---|
| materialen | roestvaststaal (RVS 316 L (1.4404)) |
| afwerking | geen |
| producent | Pegler Yorkshire |
| vorm | knie (90º) |
| verbinding | insteek, R - buitendraad gas conisch (BSPT) |
| afdichting | EPDM |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73072980 |
| merk | VSH |
| serie | Tectite 316 |
| type | TS13 |
| UNSPS | 40172807 |
DVGW VSH Tectite 316 certificaten |
download | |
Pegler_BSI_All_Fittings_KM_15121 certificaten |
download | |
 TS13 afbeelding |
jpg | download |
Tectite Push KIWA certificaten |
download | |
VSH Tectite 316 WRAS certificaten |
download | |

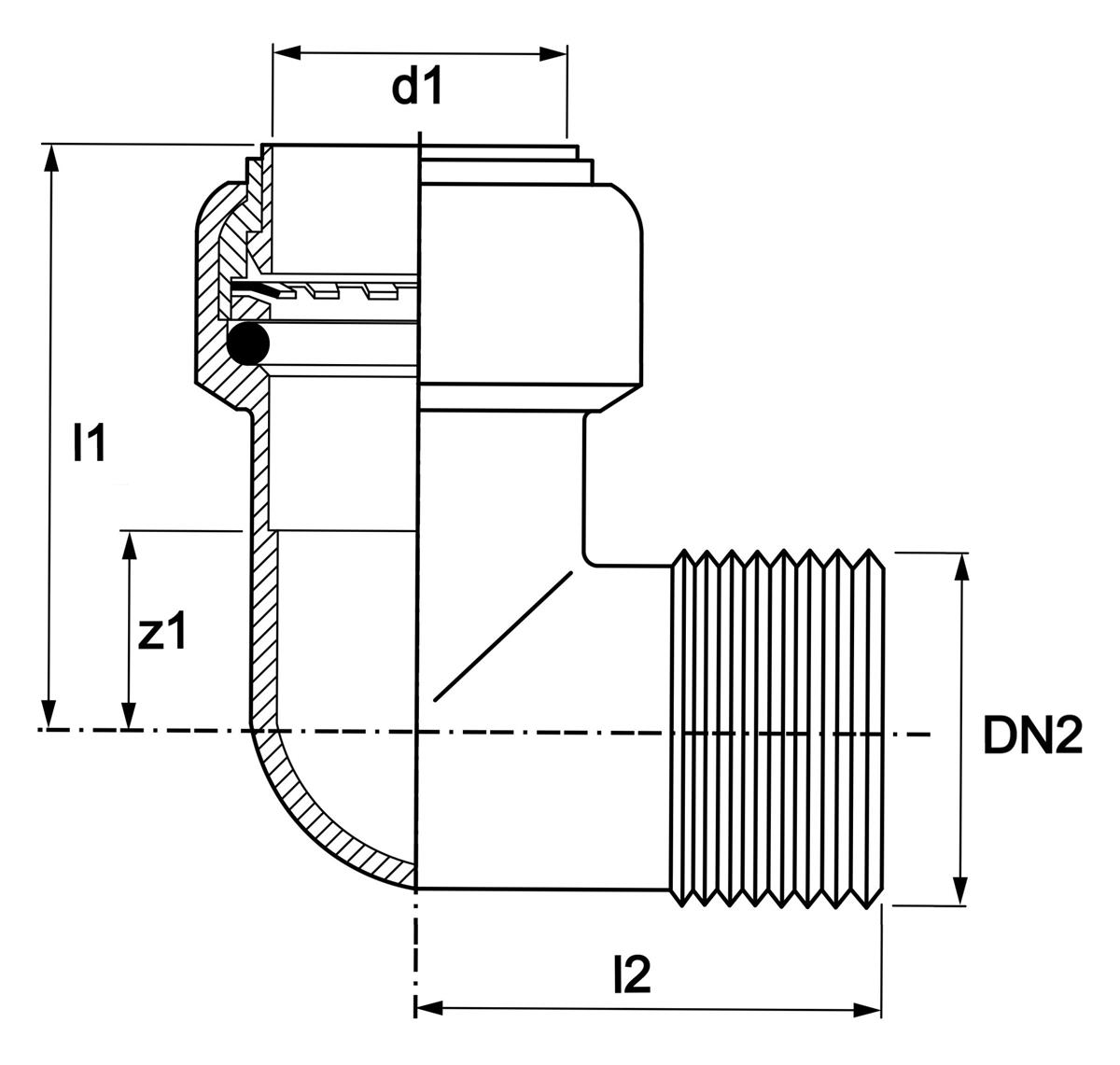

 Diagram diagram |
jpg | download |
VSH Tectite installation instructions NL installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Insteek (push-fitting) |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -24°C - 114°C |
| Mediumtemperatuur (continu) (imperial) | -11,2°F - 237,2°F |
| Max. werkdruk bij 20°C | 20bar |
| Max. werkdruk bij 20°C (imperial) | 290,08psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
4752242 | VSH Tectite demontagevork 15 |
 |
4752308 | VSH Tectite demontagering 15 |
 |
4752407 | VSH Tectite insteekdieptebepaler 10-28 |
|
4752319 | VSH Tectite demontagering 18 |
|
4752253 | VSH Tectite demontagevork 18 |
|
4752321 | VSH Tectite demontagering 22 |
|
4752264 | VSH Tectite demontagevork 22 |
|
4752330 | VSH Tectite demontagering 28 |
|
4752275 | VSH Tectite demontagevork 28 |
