TS12
De VSH Tectite 316 TS12 is een 90° kniekoppeling met 2 push aansluitingen. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
toepassingen
segmenten
certificaten
artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
---|---|---|---|---|---|
4755256 | 15 | 0,07 kg | 46x26x46 mm | zak (10 st) | 05022050255174 |
4755267 | 18 | 0,08 kg | 49x29x49 mm | zak (5 st) | 05022050255211 |
4755278 | 22 | 0,12 kg | 57x34x57 mm | zak (5 st) | 05022050255259 |
4755289 | 28 | 0,19 kg | 69x42x69 mm | zak (5 st) | 05022050255297 |
4755291 | 35 | 0,46 kg | 106x60x106 mm | zak (1 st) | 05022050255310 |
4755300 | 42 | 0,72 kg | 122x71x122 mm | zak (1 st) | 05022050255334 |
4755311 | 54 | 0,99 kg | 140x83x140 mm | zak (1 st) | 05022050255358 |

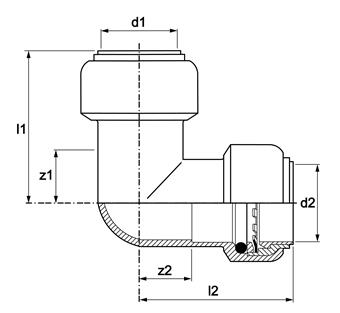

artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
---|---|---|---|---|---|---|---|---|---|
4755256 | 15 | 15,0 | DN12 | 33 | 9 | 15,0 | DN12 | 33 | 9 |
4755267 | 18 | 18,0 | DN15 | 34 | 10 | 18,0 | DN15 | 34 | 10 |
4755278 | 22 | 22,0 | DN20 | 40 | 12 | 22,0 | DN20 | 40 | 12 |
4755289 | 28 | 28,0 | DN25 | 48 | 16 | 28,0 | DN25 | 48 | 16 |
4755291 | 35 | 35,0 | DN32 | 76 | 20 | 35,0 | DN32 | 76 | 20 |
4755300 | 42 | 42,0 | DN40 | 86 | 23 | 42,0 | DN40 | 86 | 23 |
4755311 | 54 | 54,0 | DN50 | 98 | 29 | 54,0 | DN50 | 98 | 29 |
kleur | zilver |
---|---|
materialen | roestvaststaal (RVS 316 L (1.4404)) |
afwerking | geen |
producent | Pegler Yorkshire |
vorm | knie (90º) |
verbinding | insteek |
afdichting | EPDM |
productgroep | fittingen (demontabel) |
---|---|
ETIM klasse | EC003024 Fitting met 2 aansluitingen |
intrastatnummer | 73072980 |
land van oorsprong | Hongarije |
merk | VSH |
serie | Tectite 316 |
type | TS12 |
UNSPS | 40172807 |
label | waarde |
---|---|
ETIM klasse | EC003024 Fitting met 2 aansluitingen |
Materiaal aansluiting 1 | Roestvaststaal (RVS) |
Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
Materiaal aansluiting 2 | Roestvaststaal (RVS) |
Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
Vorm | Bocht |
Uitvoering | 1-delig |
Bochthoek | 90° |
Verlopend | Nee |
Excentrisch | Nee |
Systeemgebonden | Nee |
Aansluiting 1 | Insteek (push-fitting) |
Aansluiting 2 | Insteek (push-fitting) |
Hoofdkleur fitting | Grijs |
Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
Met stootnok/-rand | Ja |
Hoge treksterkte | Ja |
Mediumtemperatuur (continu) | -24°C - 114°C |
Mediumtemperatuur (continu) (imperial) | -11,2°F - 237,2°F |
Met thermische isolatie | Nee |
Met pakkingen | Nee |
Afgedopt | Nee |
Met aansluitingsindicator | Nee |
Met aftapper | Nee |
Met ontluchter | Nee |
FM keur | Nee |
LPCB keur | Nee |
ULC keur | Nee |
UL-keur | Nee |
DIN-CERTCO certificaat | Nee |
VdS keur | Nee |
Met TUV goedkeuring | Nee |
DVGW-keur voor gas | Nee |
DVGW-keur voor water | Ja |
Gecertificeerd volgens NF 545 | Nee |
KIWA-keur | Ja |
Gastec QA | Nee |
KOMO-keur | Nee |
Type goedkeuring volgens BBR / EKS | Nee |
artikelnummer | omschrijving | |
---|---|---|
4752242 | VSH Tectite demontagevork 15 | |
4752308 | VSH Tectite demontagering 15 | |
4752407 | VSH Tectite insteekdieptebepaler 10-28 | |
4752319 | VSH Tectite demontagering 18 | |
4752253 | VSH Tectite demontagevork 18 | |
4752321 | VSH Tectite demontagering 22 | |
4752264 | VSH Tectite demontagevork 22 | |
4752330 | VSH Tectite demontagering 28 | |
4752275 | VSH Tectite demontagevork 28 | |
4752352 | VSH Tectite demontagetang 35 - 54 | |
4753199 | VSH Tectite 316 gripring 35 | |
4752374 | VSH Tectite Pro + 316 O-ring EPDM 35 | |
TDX35 | VSH Tectite demonteerbare eindkap 35 | |
4753201 | VSH Tectite 316 gripring 42 | |
4752385 | VSH Tectite Pro + 316 O-ring EPDM 42 | |
TDX42 | VSH Tectite demonteerbare eindkap 42 | |
TDX54 | VSH Tectite demonteerbare eindkap 54 | |
4753210 | VSH Tectite 316 gripring 54 | |
4752396 | VSH Tectite Pro + 316 O-ring EPDM 54 |
artikelnummer | omschrijving | ||
---|---|---|---|
4753199 | VSH Tectite 316 gripring 35 | 2 | |
4753201 | VSH Tectite 316 gripring 42 | 2 | |
4753210 | VSH Tectite 316 gripring 54 | 2 | |
4752374 | VSH Tectite Pro + 316 O-ring EPDM 35 | 2 | |
4752385 | VSH Tectite Pro + 316 O-ring EPDM 42 | 2 | |
4752396 | VSH Tectite Pro + 316 O-ring EPDM 54 | 2 |
