T2CP
De VSH Tectite Classic T2CP is een verchroomde overgangskoppeling met een push- en een binnendraad aansluiting. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4751681 | 10xG3/8" Cr | 0,04 kg | 38x23x23 mm | zak (10 st) | 05022050009555 |
| 123459880 | 12xG1/2" | 0,05 kg | 40x25x25 mm | zak (10 st) | 05022050009616 |
| 4751747 | 12xG3/8" Cr | 0,04 kg | 40x30x30 mm | zak (10 st) | 05022050009593 |
| 123459881 | 15xG1/2" | 0,05 kg | 40x25x25 mm | zak (10 st) | 05022050009678 |
| 4751780 | 15xG3/8" Cr | 0,04 kg | 43x28x43 mm | zak (10 st) | 05022050009654 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|
| 4751681 | 10xG3/8" Cr | 10,0 | DN10 | 25 | 1 | 3/8" (DN10) | 14 | 22 |
| 123459880 | 12xG1/2" | 12,0 | DN10 | 25 | 1 | 1/2" (DN15) | 16 | 25 |
| 4751747 | 12xG3/8" Cr | 12,0 | DN10 | 25 | 1 | 3/8" (DN10) | 14 | 22 |
| 123459881 | 15xG1/2" | 15,0 | DN15 | 25 | 1 | 1/2" (DN15) | 16 | 25 |
| 4751780 | 15xG3/8" Cr | 15,0 | DN15 | 24 | 1 | 3/8" (DN10) | 14 | 22 |
| kleur | chroom |
|---|---|
| materialen | messing (CW602N (DZR)) |
| afwerking | verchroomd, geen |
| producent | Pegler Yorkshire |
| vorm | recht, verloop |
| verbinding | insteek, G - binnendraad gas cilindrisch (BSPP) |
| afdichting | EPDM |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| land van oorsprong | Hongarije |
| merk | VSH |
| serie | Tectite Classic |
| type | T2CP |
| UNSPS | 40172501 |
| SCIP | 054b35f0-c9aa-49ba-ba74-e8b35a8de72e |
20807_ETA_Tectite_Classic_10-28mm_PEX certificaten |
download | |
56700468_SP_SITAC_2018 certificaten |
download | |
ETA_classic_and_sprint_VA_1.22_19348 certificaten |
download | |

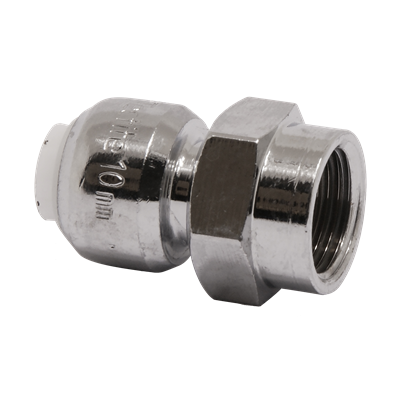

 T2CP afbeelding |
png | download |
VSH Tectite Classic SDS data sheet |
download | |
VSH Tectite Classic STF certificaten |
download | |
VSH_Tectite_CSTB certificaten |
download | |
 Diagram diagram |
jpg | download |
ETA Denmark Tectite sprint_classic certificaten |
download | |
SINTEF certificaten |
download | |
STF certificaten |
download | |
WRAS certificaten |
download | |
VSH Tectite installation instructions NL installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn36Pb2As (CW602N) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn36Pb2As (CW602N) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Ja |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Insteek (push-fitting) |
| Aansluiting 2 | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Werkende lengte aansluiting 1 | 1mm |
| Werkende lengte aansluiting 1 (imperial) | 0,04" |
| Mediumtemperatuur (continu) | -24°C - 95°C |
| Mediumtemperatuur (continu) (imperial) | -11,2°F - 203°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
4752277 | VSH Tectite demontagering 10 |
 |
4752090 | VSH Tectite demontagevork 10 |
 |
4752407 | VSH Tectite insteekdieptebepaler 10-28 |
|
4752297 | VSH Tectite demontagering 12 |
|
4752231 | VSH Tectite demontagevork 12 |
 |
4753221 | VSH Tectite Classic PEX-PB insert 12 |
|
4752308 | VSH Tectite demontagering 15 |
|
4752242 | VSH Tectite demontagevork 15 |
